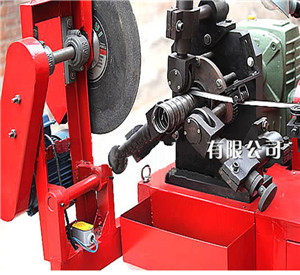

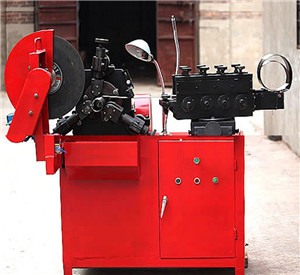

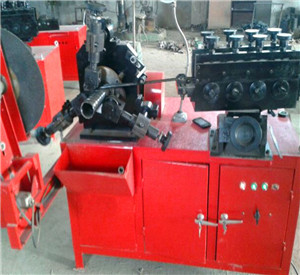

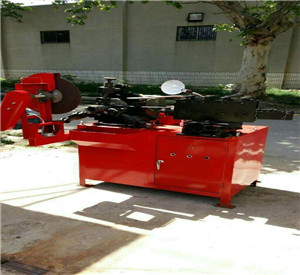

ZG-135型波纹管制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管;本机体积小、效率高、操作维护简单,适于工地或工厂集中使用。
原料(钢带)→清洗槽→导带架→成形轧辊→缠绕模头→咬边扣压→成管→切割。
工作原理:将0.23～0.4×36±0.5钢带进入含乳化油的水槽;在过导带架,控制钢带偏向;进入四组成形轧辊,压模成双波呈半圆(加强筋),左侧向上折,右侧向下折的形状;再缠绕于模头上,经翻边轮挤、压边轮压,使向上折和向下折边紧扣让直齿压花轮压痕,双边咬合后,经压紧轮压实即形成紧密相扣的波纹管。连续卷成延伸至达到合乎要求的长度,当管端接触行程开关时,主电机会自动停下;然后用切割机切断即完成一根管的制作。再起动主电机作下一根波纹管。
