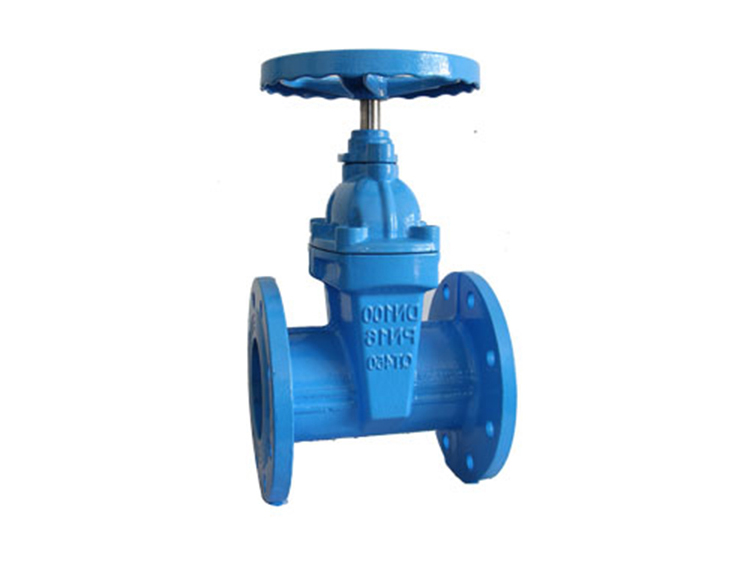

暗杆软密封闸阀的开闭部件是闸板,闸板的运动方向与流体方向垂直,闸阀只能全开和全闭,不能调节和节流。闸板有两个密缝,常用模式的制动板阀的两个密缝形成楔形,楔形角取决于阀参数,通常为50。
通用要求
◇暗杆软密封闸阀规格及类别，应符合管道设计文件的要求。
◇暗杆软密封闸阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。
◇要求有杆弹性阀座的密封闸阀的工作压力，并要求阀门的工作压力。在不影响价格的前提下，阀门所能承受的工作压力应大于管道的实际工作压力，在盲杆弹性阀座密封闸阀关闭状态下的任何一侧均应能够承受无泄漏阀门工作压力1.1倍的压力值；阀体需要能够承受阀门开启状态下双阀工作压力的要求。
◇暗杆软密封闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
暗杆软密封闸阀性能特点：
1、整体包胶阀芯，阀芯为球墨铸铁骨架，内外采用橡胶和新硫化技术进行整体包覆，贴合紧密牢靠，具有的密封弹性，达到零泄漏。
2、采用三道“O”型密封圈设计，有密封紧密，摩擦阻力大幅减少且环保卫生，有压力不停水也能换“O”型胶圈的特点。
3、耐腐蚀，阀体内外表面采用环氧树脂涂装，内件采用不锈钢和铜合金防止生锈和流体腐蚀。可直接用于生活用水、医药行业。
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
球墨铸铁 |
|
2 |
闸板 |
球墨铸铁+三元乙丙或丁腈 |
|
3 |
方螺母 |
铜合金 |
|
4 |
密封垫 |
三元乙丙 |
|
5 |
阀盖 |
球墨铸铁 |
|
6 |
阀杆 |
不锈钢2Cr13 |
|
7 |
阀盖 |
球墨铸铁 |
|
8 |
手轮 |
球墨铸铁 |
|
9 |
“O”型密封圈 |
三元乙丙或硅胶 |
|
10 |
螺栓 |
不锈钢 |
