KBZL-220隔爆纵向撕裂开关质优价廉,KBZL-220隔爆纵向撕裂开关广受好评。采购热线：13O537258OO。
1．概述：
胶带输送机在有载运行过程中，物料中有时会混入金属利器等杂物。当其随输送带运行时，可能全穿透输送带，从而造成输送带的长距离撕裂。纵向撕裂保护开关是防止皮带不撕裂或少撕裂的装置。是保护皮带输送机安全运行必不可少的设备。
2．型号编制说明：
隔爆型
K B Z L —— 220
电压127V、220V、24V三种干接点
撕裂
纵向
隔爆型
撕裂开关
3．技术指标：
开关工作电压：200～24 V （无源、干接点，与集控信号线连接）
开关工作力： 70～110N
防爆等级： ExdIIBT4
触点数量：每只开关2组常开，（或2组常闭）
开关数量：按设计要求一般每套4对 / 8只撕裂开关
4．安装与检测

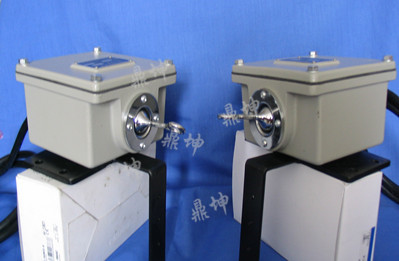

KBZL-220防爆纵向撕裂开关由一对撕裂开关和钢丝绳两部分组成。一套防爆撕裂开关有4对/ 8只撕裂开关配套使用。其主要特点是撕裂开关无控制箱配套使用，撕裂开关为干接点，独立使用时请接负载，尘土与物料不影响灵敏度。其结构型式如图所示。防爆撕裂开关在无控制箱配套使用时，防爆撕裂开关为干接点按防爆要求使用在矿井地面二类防爆区域内。
该纵向撕裂保护开关适用于各种标准带宽的胶带输送机。安装时，首先将支架与胶带机的中间架用螺栓联接固定，然后将开关与支架螺栓联接，最后将撕裂开关钢丝绳离装载皮带下方10mm如图连接。可安装在输送机下料口附近1.5米处，输送机滚轮前方。撕裂开关安装的位置示意如图所示，其安装高度尺寸可通过调节支架上、下移动而满足要求。
5．工作原理
1．通常撕裂开关是装于受料处，即胶带输送机的导料槽处的皮带下方。当物料或利器等穿透皮带时，也可能出现大块物料夹于导料槽侧板和皮带之见间时，纵向撕裂开关作为检测元件，受到挤拉后，就会将皮带下钢丝绳拉脱撕裂开关上控制球，开关内滑轴移动使微动开关动作，从而发出信号与集控信号连接，通过控制电路发出敬告信号，自动停机信号，使输送机停止运行，从而达到了防止输送带撕裂事故扩大的目的。
6．接线方法
防爆撕裂开关无控制箱配套使用时，撕裂开关为干接点可独立使用。必须加负载和防爆接线箱配套使用！
每套防爆撕裂开关一般有4对/ 8只撕裂开关配套使用，每只撕裂开关内配有1组常开和1组常闭触点，把每对撕裂开关1组常开，或1组常闭可根据需要接入防爆接线盒内，然后与集控系统控制回路中，进行控制报敬或停机。
7．保养、维修：随企业保养维修制度进行。必须保持本产品整洁，安全敬示标志显著。
启盖必须已切断电源！
复原时必须清洁硬封面，并在隔爆面上按防爆技术要求涂上特种隔爆油脂，拧紧固定螺栓，必须“对号入座”，决不能装反。
8．运输储存：
本产品在搬运过程中应“小心轻放”，“防水防潮”，不得受强烈颠簸、震动，并且防止雨雪侵袭。
本产品储存于无雨雪侵入，有空气流通的库房中。
