主要用于降低除尘器风机噪声。多用于高速通风或者排气系统中，通过法兰与通风管道直接相接，安装方便；阻力系数低，通风阻力小，是高速通风条件下消声降噪的最优选择；制作材料可以针对不同的安装条件、洁净度和耐温要求灵活选择；根据不同的安装条件、降噪要求、声源频谱特性和阻力要求等因素，可提供多种型号供选择。采用矩形截面的阻性消声结构，设计合理，性能可靠，压力损失小。适用风量：1300-15000m3/h。消声量：＞15-25dB(A)。压力损失：60-100Pa。

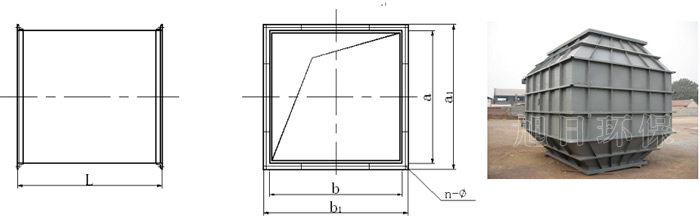

规格选用表
|
型号 规格 |
适用流量 （m3/h） |
外形尺寸（mm） |
法兰尺寸（mm） |
平均消声量(dB) |
压力损失(Pa） |
||||
|
L |
A×A |
a×b |
螺孔尺寸 |
||||||
|
a1×b1 |
n-φ |
||||||||
|
CF-1 |
1300 |
1700 |
2240×1890 |
2240×1890 |
2310×1960 |
54-φ18 |
＞15 |
60 |
|
|
CF-2 |
1400-1500 |
1700 |
2590×2240 |
2590×2240 |
2660×2310 |
66-φ18 |
＞15 |
60 |
|
|
CF-3 |
2000 |
1700 |
2940×2590 |
2940×2590 |
3010×2660 |
76-φ20 |
＞15 |
60 |
|
|
CF-4 |
3500 |
1700 |
3290×2940 |
3290×2940 |
3360×3010 |
84-φ20 |
＞15 |
60 |
|
|
CF-5 |
4000 |
2000 |
3290×3290 |
3290×3290 |
3360×3360 |
92-φ22 |
＞20 |
80 |
|
|
CF-6 |
5400 |
2000 |
3990×3640 |
3990×3640 |
4060×3710 |
102-φ24 |
＞20 |
80 |
|
|
CF-7 |
6900 |
2000 |
4340×3990 |
4340×3990 |
4410×4060 |
112-φ24 |
＞20 |
80 |
|
|
CF-8 |
15000 |
3000 |
6440×6090 |
6440×6090 |
6510×6160 |
130-φ28 |
＞25 |
100 |
|
