1．机床的主要组成部分。

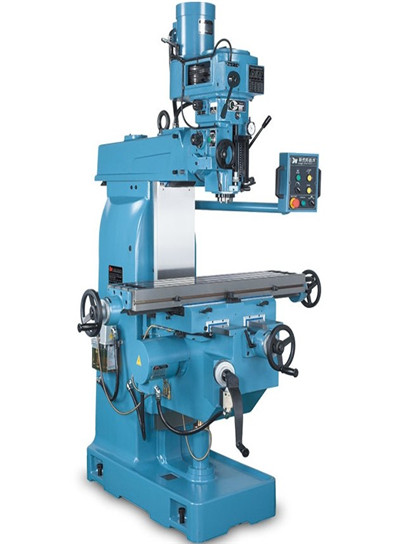

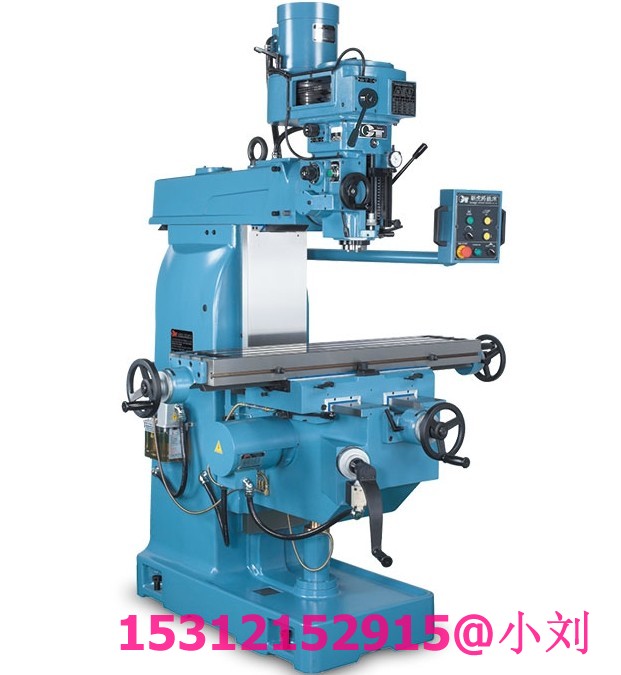

本系列机床主要由工作台部分、床身部分、炮塔铣头部分、伸出旋臂、电气部分、润滑部分、冷却部分、防护部分组成。也可按客户需求加装数显、电磁吸铁等附件(另计费)
2．结构布局与特点。
整机采用床身固定。工作台在床身上作Ｘ向Y向移动，工作台在床身上作Z向移动，整个机床的三向移动为大平面形矩型导轨，此导轨磨损小，使用寿命长等特点。不会对导轨产生颠覆力矩，保证升降运动的平稳和可靠性。整机布局合理、美观。保证机床整体的刚性，同时适应与各种切削。
3．大件
主要大件如立柱、床身、、工作台等均采用箱型或近似箱型结构，大规格结构尺寸，并布置有足够加强筋板，如立柱中间布置有对连整体筋板，床身内腔采用密集型“蜂窝状”井状型的筋板布置。采用高强度FC30铸铁和树脂砂工艺铸造，具有完整的二次时效工艺以消除残余应力，保证整机具有足够的强度、刚性和高稳定性。床身、立柱、工作台等大件用机加工修整外表面，确保表面平整，整机外型美观。
4．主传动
立式主轴
（１）
主轴采用精密角接触主轴轴承，支承跨距大，主轴刚性好，运转平稳，精度保持性好。主轴组件作为独立部件，装配制造工艺性好，调整轴承预紧张力时方便可靠，维护方便。
5． 三向导轨
X、Y向采用大平面矩型导轨，加上高频热处理，运动灵敏度和运行精度高，承载能力强。Z向也使用床身的大平面型矩形导轨。该导轨组合结构形式刚性好，摩擦系数小，运动灵敏度高，性能优越。承载能力大，能承受强力重切削，且机床的精度稳定性极好，使用寿命长。
6． 三向进给机构
（１）Ｘ、Y向进机构采用台湾国科精工原产C5级滚珠丝杆，伺服马达驱动，大大提高了驱动力。进给驱动特性好，机构简单，维护方便。
（２）Z向进给机构采用台湾世雯原产T型丝杆传动，此丝杆移动性能好,确保工作台上下整体传动的稳定。
