描述数控深孔钻的主要构造

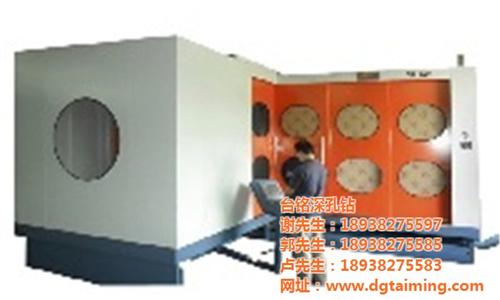

数控深孔钻主要构造其实并不复杂，数控深孔钻床身底座采用经二次定性处理的树脂砂铸造件，机床床身分三大部分组成：底座、立柱以及Z轴滑台，各大部分均装有进口精密丝杆及导轨。
主轴部件是由一套主轴组组成，通过变频电机上的齿形带轮带动主轴做旋转运动，主轴轴承采用日本NSK，或高于NSK级别。
主轴后面装有进口高速高压旋转接头，在主轴循环加工过程不出现切削油泄漏的情况。在加工工件时，高压油通过回转接头进入主轴内孔、经枪钻中心到达加工表面，调节主轴旋转速度以及进给数控滑台的进给率进行深孔加工，铁屑自动从枪钻排屑槽排入到排屑箱里，再经强力排屑装置将铁屑运送至指定地点。
底座部分包含工作台、X轴伺服电机、润滑系统、防护罩等共同组成机床的X轴；立柱部分包含Y轴伺服电机，配重系统等共同组成机床的Y轴；滑台部分包含主轴及电机传动装置、Z轴伺服电机、枪钻防抖动支承架及自动调节装置、枪钻导向及排屑装置、顶紧液压系统等共同组成机床Z轴，即加工进给轴。
枪钻与传统麻花钻的对比优势
枪钻，在深孔钻的影响下，越来越受到人们的广泛应用，枪钻的行业全称是单刃外排屑深孔钻，因为最早用于加工枪管，所以后来称为“枪钻”。
枪钻的独具优点解决了传统制造业小直径深孔加工的难题，极大地提高了生产效率，突破了一向影响生产品质、阻碍生产进度的瓶颈，取得十分可喜的效果，至今已被广泛应用於汽车工业、航太工业、医疗器材工业、模具和刀具等制造业领域。
枪钻与传统的麻花钻相比，枪钻具有加工精度高、加工时间短、钻头寿命高、排屑好的特点；而传统的麻花钻每加工大约1～2倍直径的深度必须退刀排屑，加工精度低、表面粗糙度差，加工效率低、操作劳动强度大，质量难以保证。
枪钻由带有V形切削刃和一个（或两个）能通切削液的钻头，月牙形的钻杆及夹持所用的钻柄组成。主要适合於孔深度与孔直径比大於100倍的深孔加工，特别是φ2~φ6的深孔加工。
深孔钻枪钻刃磨器底板有导向键和开口压槽。用来将刃磨器定位安装在工具磨床上。弯板可以在水平面内旋转。主轴套可以在竖直平面内旋转。主轴在主轴套内与刀具夹持部件一起绕自身轴线作360°旋转。因此， 可以很轻易的完成深孔钻、枪钻各个刀面的磨削。
深孔钻和枪钻在刃磨器上的安装及磨削
深孔钻和枪钻从刃磨器主轴孔后部放入，将硬质合金刀头伸出主轴端面约30mm,（以砂轮磨削钻头时主轴套不与砂轮干涉为原则）钻杆贴刀垫放置，旋转星形螺钉，通过夹持插销加紧钻头。此时刀具主切削刃前刀面应处在水平状态。然后通过刃磨器几个方向的旋转，来完成深孔钻和枪钻5个刀面的磨削。记录刀具磨削时个角度的刻度值，以备下次磨削时参考，提高磨削效率。
