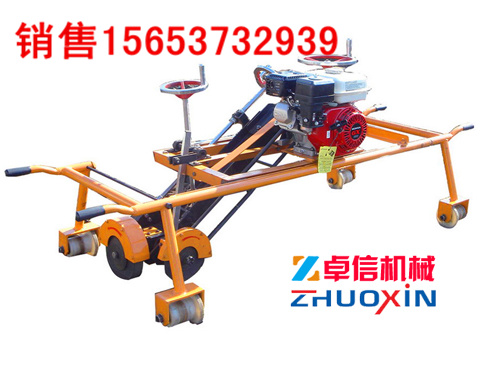

山东NGCM-4.0型钢轨道岔多用打磨机_打磨机_山东卓信机械设备有限公司

NGCM-4.0型钢轨道岔多用打磨机采用本田汽油机为动力，NGCM-4.0型钢轨道岔多用打磨机具有体积小、重量轻，单人操作，两人可任意上下轨道，打磨角度可任意调整，可打磨钢轨肥边、辙岔、岔尖、岔芯，轨端接头及焊补打磨等，具有一机多能使用方便的特点。

NGCM-4.0型钢轨道岔多用打磨机结构先进，适用于钢轨平面、侧面、圆弧面及各种角度的打磨，NGCM-4.0型钢轨道岔多用打磨机也适用钢轨焊接接头及各种尖轨、道岔的打磨。本机用内燃机作动力源，适用于无电源的现场作业。
NGCM-4.0型钢轨道岔多用打磨机主要技术指标
发动机：4kw/3800r·min
负荷转速：3800r/min
砂轮进给精度：≤1mm
调整角度：0-120° 可调
外形尺寸：2050×820×770mm
整机质量：130kg

NGCM-4.0型钢轨道岔多用打磨机原理：既可以对钢轨头进行平磨，又能够修磨钢轨波浪磨耗的多用钢轨打磨机。有主体打磨机和辅助装置组成，主体打磨机上装有带导向装置和进给机构的打磨砂轮，由内燃机通过皮带传动装置驱动，进给装置上有进给刻度和锁紧装置，机架下方装有行走轮，轮内测的两组导向轮有操作手柄连成一体，并装有角度变化调整机构，实现了导向轮和操作手柄及机体相对位置的变换，做到对钢轨头从轨顶到侧面任意角度的打磨，辅助装置能修磨轨面的波浪磨耗。

NGCM-4.0型钢轨道岔多用打磨机以四冲程内燃机作动力，用A型三角（内周长800毫米）通过传动系统带动砂轮进行磨轨作业。该NGCM-4.0型钢轨道岔多用打磨机主要由机架、传动系统、砂轮、磨圆弧滚轮、走行装置等主要部件组成。机架系用薄钢板角钢焊接而成。砂轮依靠丝杠螺旋进给，走行装置和机架用螺栓连接，走行轮轮缘较高，下道后也可在地面上推行。磨钢轨顶部、侧面可用绝缘轮（或滚轮）；磨轨顶圆弧用滚轮可修磨钢轨圆角部位。

传动系统：NGCM-4.0型钢轨道岔多用打磨机皮带传动是一种挠性传动，具有结构简单、传动平稳、价格低廉和缓冲吸振等特点，在近代机械中应用广泛。NGCM-4.0型钢轨道岔多用打磨机采用皮带传动，将内燃机的动力传给砂轮，确保砂轮平稳旋转，进行打磨。
