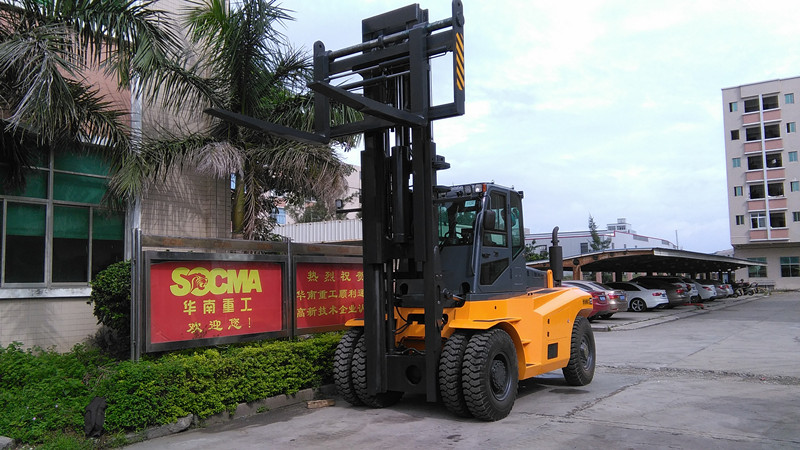

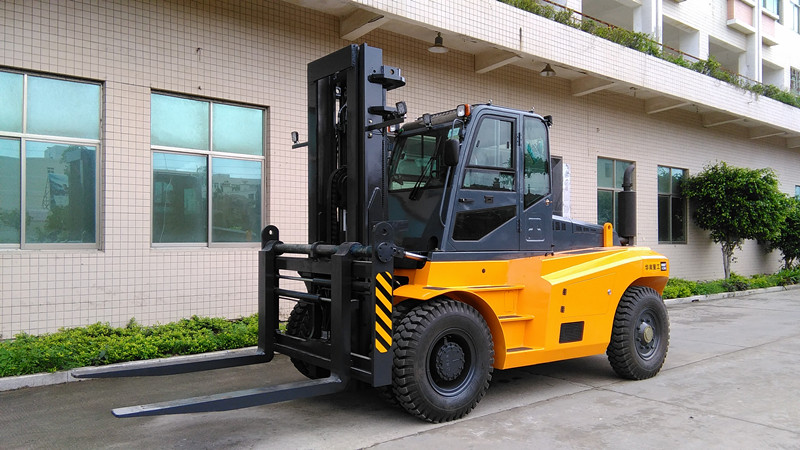

13.5吨重装叉车
POS ITEM DESCRJPTION UNIT HNF135
特性 1.5 起重量/载荷 Q(t) 13.5
1.6 载荷中心距 c(mm) 600
1.8 前悬距 x(mm) 860
1.9 轴距 y(mm) 3000
重量 2.1 自重 kg 18500
2.2 桥载荷，满载（前/后） kg 24215/2785
2.3 桥载荷，无载（前/后） kg 6375/8625
车轮底盘 3.2 轮胎规格，前 11.00x20/16PR
3.3 轮胎规格，后 11.00x20/16PR
3.5 车轮，数量前/后（×=驱动轮） 4×/2
3.6 轮距，前 b10(mm) 1677
3.7 轮距，后 b11(mm) 2013
基本尺寸 4.1 门架/货叉架前/后倾角 度 6°/12°
4.2 门架回缩时高度 h1(mm) 3070
4.4 标准起升高度 h3(mm) 3500
4.5 作业时最大高度 h4(mm) 4115
4.19 总长(含1200mm货叉) l1(mm) 6055
4.20 货叉垂直前表面至车辆后端距离 l2(mm) 4855
4.21 总宽 b1/b2(mm) 2300
4.22 货叉尺寸 s/e/l(mm) -
4.24 货叉架宽度 b3(mm) 2280
4.31 门架下最小离地间隙 满载 m1(mm) 225
4.32 轴距中心最小离地间隙 m2(mm) 350
4.35 最小转弯半径 Wa(mm) 4300
功能参数 5.1 运行速度（满载/无载） km/h 23/26
5.2 最大起升速度（满载/无载） m/s 310/340
5.7* 爬坡度（满载/无载） % 25
5.10 行车制动 钳盘式制动器
内燃机 7.1 内燃机生产厂名称/型号 国三 玉柴YC6J150-T301
7.2 内燃机功率 KW 110
7.3 额定转速 min-1 2200
7.4 气缸数目/总排量 cm3 6
其他 8.1 行驶控制方式 液力变矩器
