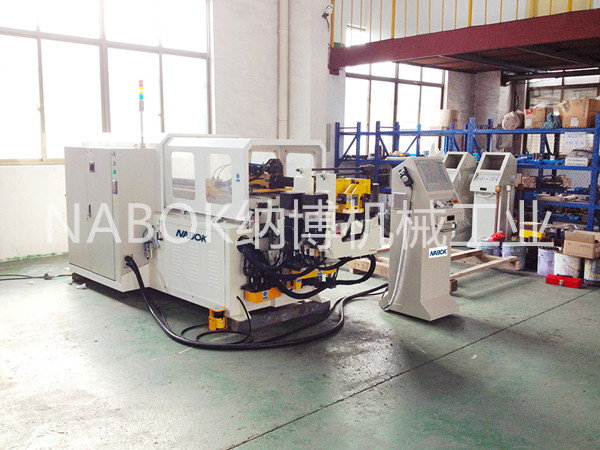

NBM50R3-8A(数控弯管机）_台湾弯管机_纳博机械工业有限公司

机械性能和参数

控制系统

· WINOOWs XP 或以上之作业系统架构。

· CNC弯管机采PC-BASED控制系统，图形化、更亲和、易操作更具弹性化之操作界面，非一般PLC系统。

· CNC弯管机搭配高规格之工业计算机，提供稳定之效能及有效地抑制环境噪声。

· Intel双核心2.0G Hz同级或以上之CPU。

· 内藏大容量随身碟，每次开机时自动备份CNC弯管机弯管资料，不怕资料遗失，安全再加级。

· CNC弯管机采10/12/15/17吋高分辨率之触碰式荧幕，大画面清晰流畅。

· USB连接埠方便连接及资料存取及下载。

3D模拟/软件功能

· 安装于CNC弯管机之3D管件实时显示软件。Y.B.C程序编写更简便。

· 半自动与全自动弯管时，实时3D仿真管件模拟。

· 开启档案时可预览3D管件与相关模具资料，档案分类储存资料寻找方便快速。

操作模式 / 伺服控制

多轴伺服控制

o CNC弯管机搭载多轴电机伺服控制。

o 送料，转角，进弯，导模伺服，上下位移与左右位移等, 精度可达±0.05。

o 导模辅推与料座辅推，展现强劲弯管能力。

o 手动伺服操控可设定绝对值与相对值移动，精准，方便，快速。

Y.B.C轴三轴同动

o CNC弯管机Y.B.C三轴同动功能，大幅提升产能。

o X.Y.Z坐标可转换成Y.B.C加工值。

自动计算工作总长

o Y.B.C动作流程设定后，自动计算出工件总长度。

多种操作模式

o CNC弯管机可选择单弯、手动、半自动、全自动操作模式。

o 工作计数有总数、数量、倒数功能。

弯管时间显示

o 全自动时间显示每支管件弯管完成总时间与管件资料。

弯管成型精准、稳定

变形量与扁薄率

o 藉由CNC弯管机的送料助推，导模辅推分段设定，进弯速度等功能的搭配使用，可达成客户对变形与扁薄率之要求。

o 于CNC弯管机上设定进弯后延迟退夹时间，稳定管件反弹影响，增加成型稳定。

弹性化加工设定

o CNC弯管机可依需求，重新组织、规画、编排送料，退弯，转角…等动作流程，以避开干涉点。

o 可针对弯管动作进行动作提前之设定于CNC弯管机内，有效缩减弯管时间、提升效率。

o 置管动作方式功能选项，避免管件擦伤问题。

90段速度调整

o CNC弯管机之各轴动作，有90段速度调整供使用者设定。

o 6种标准动作流程，提升作业速度，并且避免干涉问题。

完善的安全防护

· CNC弯管机送料伺服有前极，后极开关，可避免人为疏忽或机台失常造成机件损坏。

· 通心蕊自动润滑系统：喷气/油量时间可设定。

· 断电后，资料与程序可保存3年。

· CNC弯管机之荧幕保护，密码保护功能，可防止外人私自更动造成异常。

· CNC弯管机的电气箱加装空调冷却机，以保持恒温。可避免因高温造成电子零件损坏。

· CNC弯管机设置多处紧急控制停止开关。

· 机器不装置心蕊时，工件长度不受限制(可自动往复送料功能)。

机械规格

型号		NBM-16 系列	NBM-25 系列	NBM-38 系列	NBM-50 系列	NBM-65 系列	NBM-80 系列	NBM-100 系列	NBM-130 系列
最大弯曲能力	铁管	?15.88 x 1.5t	?25.4 x 2.0t	?38.1 x 2.0t	?50.8 x 2.5t	?63.5 x 3.0t	?76.2 x 3.0t	?101.6 x 3.0t	?127 x5.0t
	不锈钢	?12.7 x 1.5t	?22.2 x 1.5t	?31.75 x 1.8t	?44.45 x 2.0t	?50.8 x 2.0t	?63.5 x 2.5t	?89.9 x 2.0t	?114.3 x 3.0t
	角管	12 x 1.2t	22 x 1.5t	30 x 1.8t	40 x 2t	50 x 2.5t	60 x 3t	80 x 2t	100 x 3t
最大拉弯弯曲半径 (mm) 最大 R		90	120	150	200	250	350	400	450
最大弯曲角度		200°	200°	200°	200°	200°	190°	190°	190°
标准有效通心距离 (mm)		1000	1500	2000	2500	3000	3500	4000	4500
弯曲 ( °)	精度	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
弯曲 ( °)	速度	180°	160°	150°	110°	100°	65°	50°	38°
送料 (mm)	精度	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
送料 (mm)	速度	1200	1100	1100	1000	1000	750	650	580
转角 ( °)	精度	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
转角 ( °)	速度	300°	260°	240°	200°	200°	180°	120°	100°
最大模层模具差 R1 - R2		30	40	50	60	80	100	120	150
机械外型 LxWxH (cm)		L=270 W=125 H=170	L=350 W=130 H=170	L=420 W=150 H=170	L=510 W=160 H=170	L=600 W=170 H=170	L=630 W=215 H=170	L=750 W=200 H=220	L=1000 W=220 H=275
重量(kg)		1200kgs	1400kgs	2200kgs	4500kgs	4200kgs	8000kgs	11000kgs	13000kgs
