Panasonic

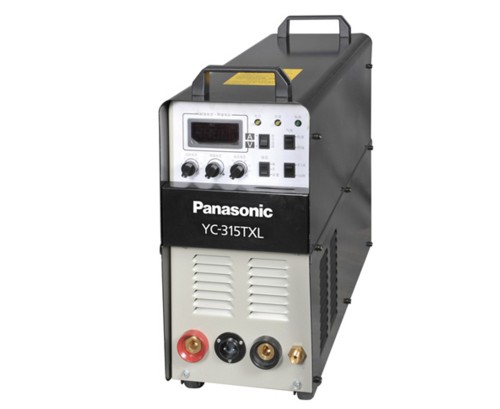

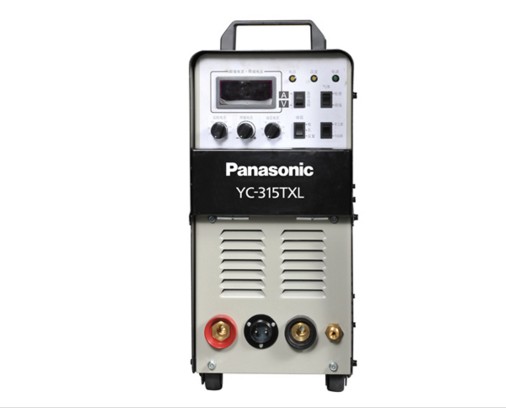

产品名称：IGBT控制直流TIG弧焊电源
产品型号：YC-315TXL
可焊材料：不锈钢、低碳钢、高强钢及Cr-Mo钢、铜
简要说明：广泛应用于石油化工、压力容器、电力建设、不锈钢制品、自行车、钢木家具等多种行业，性能稳定，质量可靠，自进入国内市场以来，一直广受行业好评，目前国内市场份额占比第一
产品特点
1、电流、电压数字化显示，预置参数准确方便。
2、直流TIG焊/直流脉冲TIG焊/直流手工焊三种功能，用途广泛。
3、设置有低频（0.5-30HZ）和中频（10-500HZ）两种脉冲功能。低频脉冲适合各种材料的中板、厚板、管状全位置的焊接；中频脉冲电弧挺度高，集中性好，更适合各种热敏材料、热强度材料、薄板的焊接。
4、脉冲电流、基值电流、脉冲频率、脉冲宽度可无级调节，适合各种规范条件下的焊接。
5、内藏有防触电装置，提高了操作安全性。
6·三层四腔防尘结构，外壳防护等级IP23,适应严酷环境使用
7·可作为自动焊和机器人焊接电源
TX系列 IGBT控制直流TIG弧焊电源 直流TIG焊接 直流手弧焊
广泛适应于石油化工·压力容器电力建设·不锈钢制品等多种领域
型号： YC-315TXL
控制方式： IGBT逆变
额定输入电压 相数：AC380 3相
输入电源频率： 50/60HZ
额定输入容量： 8.8kva/8.3kw
额定输出电流： 315A
额定输出电压： 22.6V
额定负载持续率： 60%
空载电压： 有防触电13V/无防触电64V
输出电流范围TIG： 4-315A
输出电压范围TIG： 10.2-22.6V
起始电流： 4-315A
脉冲电流： 4-315A
收弧电流： 4-315A
电流上升时间： 0或0.1-5s
电流下降时间： 0或0.2-10s
提前送气时间： 0.3s
滞后停气时间： 2-20s
电弧点焊时间： 0.2-5s
脉冲频率： 0.5-30HZ（低频）10-500（高频）
脉冲宽度： 5-95%
绝缘等级： H(主变B级）
冷却方式： 强制风冷
外形尺寸： 210×580×495 mm
重 量： 33kg
松下自动氩弧焊机YC-315/400TX3 松下直流氩弧焊机 松下数字逆变氩弧焊机 自动焊专用焊机。
一.自动氩弧焊机的介绍：
自动氩弧焊机是以氩弧焊为载体，用自动的方式移动工件或移动焊枪实现焊缝连接的自动化焊接机。类型有包含：环缝，双环缝，螺旋环缝，直缝，双直缝等。由于氩弧焊是非溶化极气体保护焊机，在焊接时是熔化母才形成熔池在熔池内金属液体实现流动性自由连接实现工件的粘合。自动氩弧焊机焊接所造成的失料是焊接过程中最大的缺点，为满足不同焊缝的焊接要求自动填料机构是需要配备的一个重要部件。
二.组成和工作原理：
自动氩弧焊机是由旋转电机，卡盘，焊枪支架，定位气缸，焊枪升降气缸组成。自动氩弧焊机的工作原理是：将工件放置在自动氩弧焊机机台上，定位气缸将工件固定，焊枪升降气缸把焊枪推送到需要焊接的位置，控制系统启动焊机并且启动电机旋转，当旋转电机旋转到一周位置后焊机关闭停止，自动氩弧焊机的旋转电机停止，焊枪气缸带动焊枪回归到起点位置。
三.使用领域：
1.家用电器行业：热水器内胆封头焊接。
2.压力容器行业：燃气罐体，空压机罐体焊接。
3.医药行业：医用器械及医用气体罐体焊接。
4.汽车行业：汽车零部件及传动部件焊接。
5.五金行业：五金件及展示器材焊接。
6.流体行业：管件焊接，流体三通焊接。
四.功能与技术参数：
1.能实现环缝自动焊接任意角度，且具有急停和停止功能。
2.具有工件自动检查功能，工件及焊枪位置改变后自动纠错。
3.具有延伸功能，在一定范围内任意位置焊接。
4.具有一键控制功能，即使没有焊接经验一键即可完成完美焊接。
5.具有扩展功能，只需要增加配套部件就能实现多套焊接工艺。
6.所有零配件都采用原厂正品，控制箱连接器均具备一定防护等级。
全自动氩弧焊直缝焊机是实现薄壁筒体、锥形筒、方管、平板或矩形体对接纵缝焊接的通用自动焊接设备.可用于碳钢、低合金钢、不锈钢、铝及其合金等材料的优质焊接，并可选择氩弧焊（填丝或不填丝）、溶化极气体保护焊（CO2/MIG/MAG）、等离子焊、埋弧焊等焊接电源组成一套纵缝自动焊接系统。焊接工件厚度0.2---7MM．
产品结构
一,主机采用悬臂式结构方便工件装卸.
二,焊接小车采用精密导轨使小车行走平稳;直流电机驱动,无级调节焊接速度;焊枪夹持机构二维可调,气动升降.
三,采用气动琴键压板夹具,通过柔性气囊分配压力,保证对接缝在整个焊接长度范围内均匀压紧;在焊接芯轴上设置背保护焊接衬垫保证焊缝背面成形,使工件单面焊双面成形;并开设气孔对焊缝背面进行气体保护;芯轴和琴键压板夹具之间的距离可根据要求调整;并设置有焊缝对中装置，对于直径偏小工件，我们特意设计增加了一套对边系统，进一步提高客户的工作效益！
四,系统主控制器采用PLC可编程控制器为核心控制单元,可根据焊接工艺要求采用多种控制输出信号选择和输出接口,具有抗干扰强,可靠性高,调速稳定,操作方便,自动化程度高等特点.
