穿流带式侧循环干燥机、DWF-3-1.6-10型三层带式干燥
豆角DWF-3-1.6-10型穿流带式侧循环干燥机、三层带式干燥器规格详细介绍

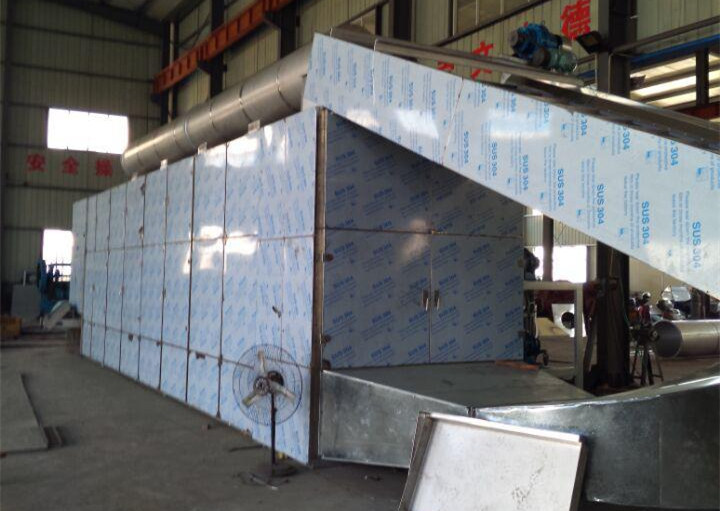

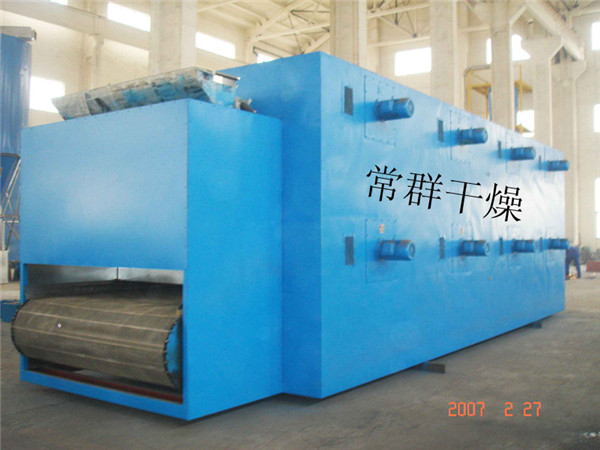

豆角DWF-3-1.6-10型穿流带式侧循环干燥机
豆角DWF-3-1.6-10型穿流带式侧循环干燥机工作原理：
主机由上下五层不锈钢网带组成，两边有链条带动，网带二边有挡板，防止物料掉入轨道中间。由蒸汽散热器加热空气提供热风， 用送风机将热风送到干燥机底部风道中，通过每层网带与将干物料进行热交换带走部分水分，以此向上逐层穿过各层网带，与物料形成逆流热交换，到达***上层与*** 湿物料热交换后湿空气基本达到饱和，进入排湿口由引风机排出室外 。需干燥物料由输送带送到顶部层网带上。
|
序号 |
项目名称 |
技术参数 |
|
|
1 |
设备型号及名称 |
DWF-3-1.6-10型穿流带式侧循环干燥机 |
|
|
2 |
被干燥物料名称 |
笋干、土豆、豆角 |
|
|
3 |
物料初含水量 |
60-90% |
|
|
4 |
成品终含水量 |
10％左右 |
|
|
5 |
热风进风温度（操作温度） |
60-90℃ |
|
|
6 |
尾气排气温度 |
50℃左右 |
|
|
7 |
箱内操作温度 |
根据具体物料可调 |
|
|
8 |
热源 |
蒸汽 |
|
|
9 |
水分蒸发量 |
400kg/h |
|
|
10 |
加料方式 |
料斗 |
|
|
11 |
网带净宽 |
1600mm |
|
|
12 |
干燥段长度 |
30000mm |
|
|
13 |
有效干燥面积 |
48m2 |
|
|
14 |
料层厚度 |
10-80mm |
|
|
15 |
走带速度 |
250-1000mm/min(无极可调) |
|
|
16 |
物料停留时间 |
30-120分钟（可调） |
|
|
17 |
主传动功率 |
0.75 kw*3 |
|
|
18 |
循 环 风 机 |
型号 |
4-72-11 4A |
|
循环风量 |
6500m3/h |
||
|
功率 |
5.5kw |
||
|
网带气速 |
0.5-0.65m/s |
||
|
数量 |
5台 |
||
|
材质 |
Q235A |
||
|
19 |
排 湿 风 机 |
型号 |
4-72-11 3.6A |
|
循环风量 |
4500m3/h |
||
|
功率 |
3kw |
||
|
数量 |
1台 |
||
|
材质 |
Q235A |
||
|
20 |
蒸汽加热器 |
功率 |
80m2/台 |
|
数量 |
5台 |
||
|
材质 |
碳钢绕铝翅片 |
||
|
21 |
漂烫机 |
不锈钢SUS304,P=1.5Kw |
|
|
22 |
冷却机 |
不锈钢SUS304,P=1.5Kw |
|
|
23 |
设备占地面积（长*宽*高） |
26000*2700*3250mm |
|
|
24 |
设备材质 |
内胆为不锈钢，其余为Q235A |
|
|
23 |
设备装机总功率 |
32.75Kw |
|
