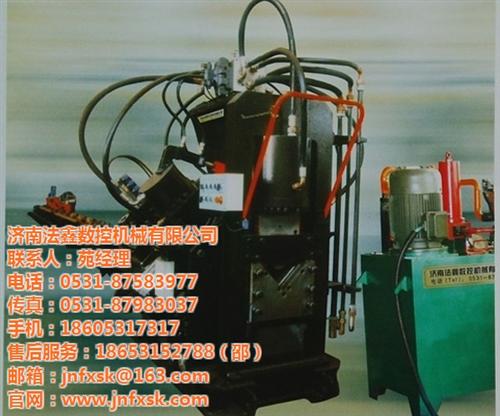

角钢生产线由送进料台单元、翻转上料单元、料道单元、打号单元、冲孔单元、剪切单元、成品料台单元、液压系统、电 气控制系统等几部分组成。
产品特点
▲JX2020每侧的冲孔单元安装三套冲孔模具；JX1412每侧的冲孔单元安装二套冲孔模具；模架、冲头和底模更换方便；打号单元安装四组可更换的字盒；三个数控伺服轴完成角钢的孔距和两侧面的准距调整，自动定位精度高；液压元件、气动元件、电气元件选用世界名牌保证了系统的长期可靠运行；采用我公司最新版计算机控制软件，方便编程和管理。
衡量角钢线可靠性的几个标准：
1.平均无故障时间，
可修复产品在两次故障之间能正常工作的时间的平均值也就是产品在寿命范围内总工作时间与总故障次数的比，越长越好
2.平均修复时间
数控角钢线在寿命范围内，每次出现故障开始维修，直至能正常工作所用的的平均时间，越短越好
3.有效度A
指一台可维修的数控角钢线在某一段时间内，维持其性能的概率，A小于1，越接近1越好
名称：FXC 型数控角钢冲孔打字剪切生产线：
FXC-2020型 加工角钢范围 processing size:L63×4-L200×20(16Mn)
FXC-2016型 加工角钢范围 processing size:L63×4-L200×16(16Mn)
FXC-1412型 加工角钢范围 processing size:L40×3-L140×12(16Mn)
适用范围：
该机为电力电讯角钢塔进行角钢打字、冲孔、剪切、全自动化生产的专用设备。适用角钢型号在L63×4～L200×20，其长度在12米之内的打字、冲孔、剪切的全部作业范围。
结构及性能：该机由六大部分组成：上料部分、送料部分、主机部分、成品下料部分、液压动力部分、电器控制部分。
产品优势：A.设备钢性强，结构紧凑；B.打字、冲孔、切断、分选堆垛均自动进行，生产效率高；
C.编程时只需键入工件的尺寸、孔径、准距、工件数，也可以与设计部门构成局域网，共享数据资源；
D.采取了多项措施来解决角钢弯曲引起的进料困难和准距误差；E.优化排料工序，材料利用率高；
F、减轻工人劳动强度，保证工件精度稳定。
技术特征：A.机、电、气、液一体化；B.计算机控制，伺服电机送进；C.准距任意设定，冲孔排数不限；
D.编程简易且可以直接使用放样软件所生成的程序数据；E.加工零件图形显示；
F.角钢弯曲较大时也能适应；G.主要电气部分与液压、气动元件均采用进口产品。
