Y28系列四柱双动液压机_液压机_佛山市江威达液压机械有限公司

本机特点

　Y28系列液压机是我公司专为铝制品厂、不锈钢制品厂制造的专用压机，特别适用于铝制薄板拉伸和铝制品及不锈钢制品的压制成型。
    Y28系列液压机低能耗、高效率、款式新颖。设有安全保护装置、自动记数功能、活动横梁二段速度控制：空载快速、工进慢速靠模、拉伸。主缸、压边缸具有下限位保护、上下限行程位置设定简单、方便、快捷。

1、本四柱液压机主体为三梁四柱结构，由机身、主缸、电机等组成。机身由上横梁、滑块、工作台、立柱、调节螺母及锁紧螺母等组成。依靠机身为骨架，滑块与主缸活塞杆联接，依靠立柱导轨向上下运动。工作台均为钢板焊接或实心A3钢板结构，焊接结构退火处理，以有效消除内应力。
2、本机主缸采用活塞式结构形式，缸体和活塞杆采用45#锻钢或球墨铸铁制造，活塞杆表面进行中频淬火后再镀硬铬，表面硬度达到HRC45～55，主缸密封件采用进口材料，密封可靠且使用寿命长。
4、滑块的位置通过行程来确定的，可行程内任意调整。
5、立柱导向采用高精密的导轨
二、设备设计、制造、验收执行的标准
1、液压机设计制造按JB3818-1999〈〈液压机技术条件〉〉  。
2、液压机的安全按JB3915-85〈〈液压机安全技术条件〉〉。
3、液压系统按GB3766-83〈〈液压系统通用技术条件〉〉  。
三、电气控制系统：
本机的电源采用三相四线制，电压380V、50HZ，控制电路为交流220V，指示灯电路为6.3V,电磁阀控制电压为交流220V。
1、本机设有专用的电气箱、安装在车间地面上，距主机间的位置可根据需方要求。
2、设置按钮盒一个，可完成“双手压制”、  “紧急停止”功能。

3、电器采用PLC集成控制。
4、主要配件品牌：
  1）、继电器-欧姆龙。

2）、阀-台湾久冈。

3）、电机-江门金菱。

4）、油泵-湖南邵阳。

5）、交流接触器：施耐德。

6）、密封件：日本发尔卡。

7）、PLC：台达。

四、压机操作方式：
1、操作方式：调整、手动、半自动三种操作方式。
2、控制方式：定压压制和定程压制两种。
3、滑块行程的位置通过行程开关来确定的，  主缸内零点位置在主缸最顶端，找零点的方法是同由行程开关控制，行程开关采用无触点接近开关。（控制精度<0.2mm）
4、液体工作压力采用溢流阀和电接点压力表控制，可在压力表上精确调整系统压力。压制吨位精度<1T。

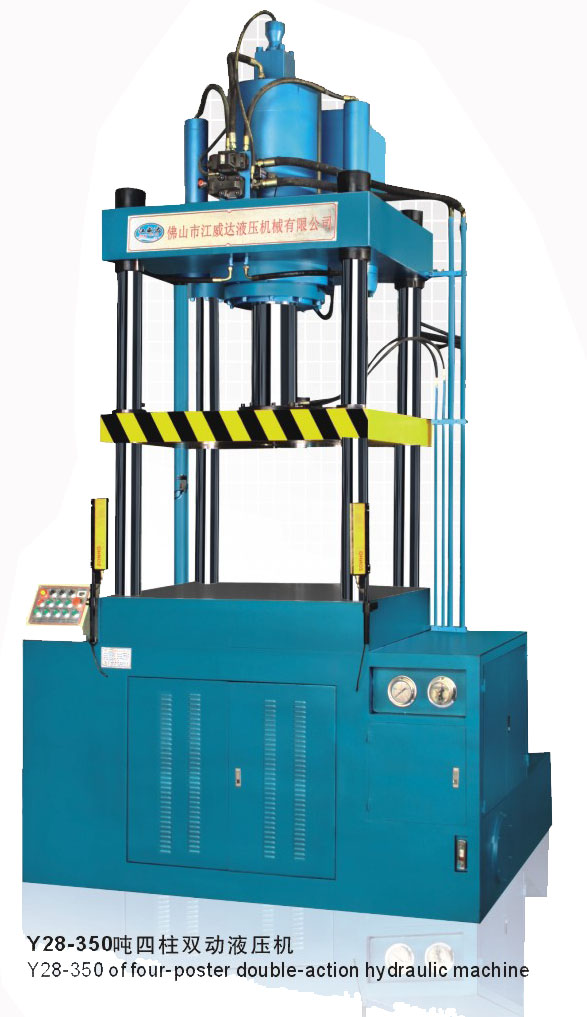

Y28系列四柱双动液压机
