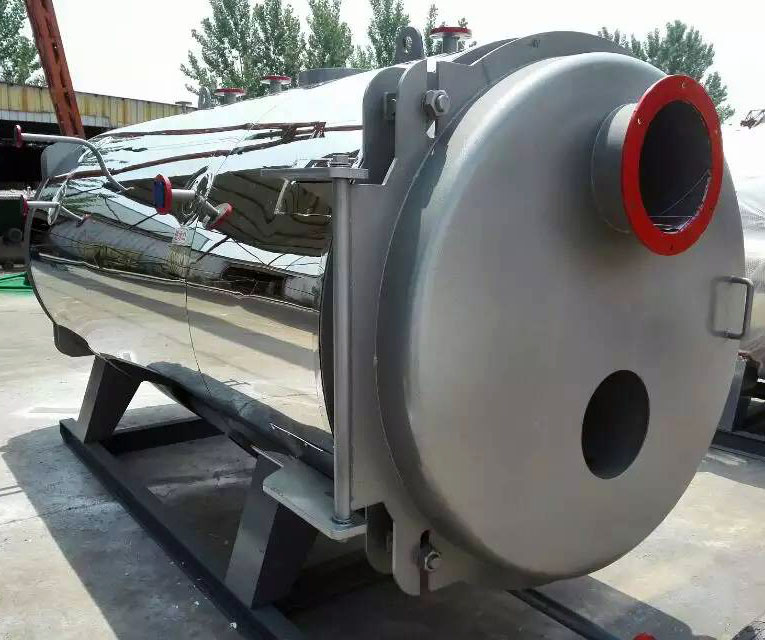

卧式内燃式燃气蒸汽锅炉

  • 价 格: 面议 /
  • 供 应 地:河南省郑州市
  • 发布公司:河南省热丰锅炉有限公司
  • 产品型号:WNS6-1.25-Y(Q)
  • 品 牌:太康锅炉
  • 发布日期:2016/2/18 15:00:03
  • 联系人QQ:308383413 点击这里给我发消息
  • 文档下载:WNS卧式燃气蒸汽锅炉结构及系统保护

详细说明

产品说明Explain

公司简介Content


WNS卧式内燃式燃气(燃油)蒸汽锅炉特点:
1.  炉体设计和制造采用三回程、湿背式、偏心炉膛、非对称性结构。
2.  炉胆可设计为波形,减少热膨胀应力,增加辐射受热面  。
3.  应用先进的数字化控制技术,可远程精确监控燃烧过程。
4.  自动化程度,各种保完善。
5.  选配优质进口低NOX燃烧机,燃烧充分,属于环保产品  。
6.  可选配冷凝换热器和空气预热器,从而提高锅炉效率。
7.  可增设通讯接口实现上位机控制。
8.  锅炉严格按国家有关标准制造。
9.  整体快装出厂,外形美观,色泽明快。
一、燃气蒸汽锅炉本体结构
(一)三回程结构
WNS系列全自动燃油燃气蒸汽锅炉,均采用为锅壳式三回程、全湿背结构。燃料在炉胆内微正压燃烧,高温烟气沿炉胆向后经回燃室进入第一烟道管束,经压迫式前烟箱转折180度;进入第二管束,经过对流换热后排入大气。
我们利用中心对称的三回程结构的设计思想,设计容量较大的三回程蒸汽锅炉。这种锅炉最大的特点:所有的受压元件与锅筒中心对称,锅炉采用全湿背式结构,以极大的内筒和偏心火箱的结构,其有利于提供足够的辐射受热面。而对流受热面有第二回程和三回程的管束构成。回燃室前管板采用与炉胆连接,回燃室后管板采用椭球形封头和管板。第二回程和第三回程转烟室构成了前烟箱,此出烟烟温已低于500℃。因此,前烟箱的结构采用轻形结构的耐火保温材料。后烟箱烟气出口布置在沿筒体纵轴的方向,不仅可以缩短炉体长度;又可以避免烟囱放在垂直于筒体纵轴线的方向上,在锅炉启动停止时冷凝水腐蚀锅炉本体。这种锅炉的设计主要考虑了锅炉检修和稳定的原则。锅炉回水进口内设置的混水装置,回水先冲刷烟管管束,再接触炉胆,提高了回水接触炉胆的水温。避免了局部产生过冷沸腾的现象。炉水在燃烧烟气高温部分的下层,低温在上部流动.就热对流而言,已达到最佳的结构设计。蒸汽锅炉也达到最大的汽化空间,加之后部加上隔板导致循环水流经回燃室的高温表面,使之合理均匀传热.确保回燃室的管板安全运行。
(二)波形炉胆(根据用户的选择)
本系列锅炉采用波形炉胆,既强化了烟气的扰动,又增大了辐射传热面积;既增加了炉胆的刚度,又有效的减弱了炉胆的膨胀应力;既增强传热效果,又促进为燃料在炉膛内的燃烧。
(三)烟管与管板的焊接工艺
采用先预胀再全焊,然后再胀接的先进工艺,既防止了管间隙腐蚀,又增强了焊接强度。

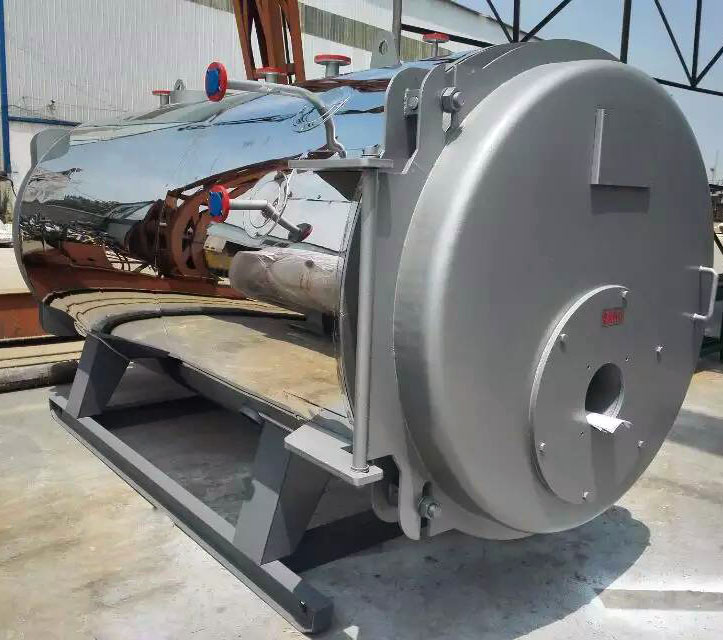

(四)对称活动铰接前、后烟门
开启方便,便于检修,清理。
WNS系列燃气蒸汽锅炉结构紧凑,安装运输方便。出厂前经过热态调试,不管在开机率还是在运行中都能稳定运行。本系列锅炉配有进口补水泵和燃烧器,全自动程序控制,自动化程度高,可使锅炉达到最佳的燃烧效果。
