详细参数
加工定制： 是
型号： 90DA
出力轴容许径向负荷：500(kgf)
出力轴容许轴向负荷：215(kgf)
出力轴容许力矩： 参考力矩表
入力轴容许径向负荷：260(kgf)
入力轴最大弯曲力矩：260(kgf)
入力轴最大扭矩： 25(KGF-M)
特征描述

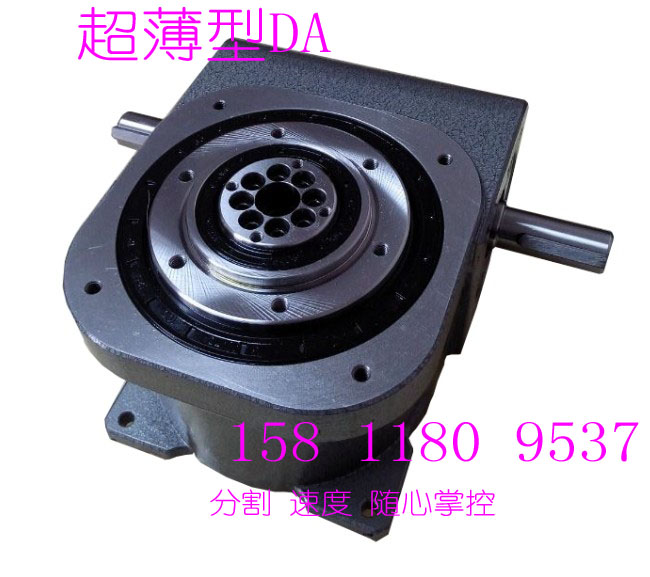

超薄平台桌面型DA系列
90DA/110DA/150DA
此系列机种之尺寸设计特性与凸缘型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可搭配设置动能、静能自动化周边设备，可将动力源之电、油、气、等管路至于空心孔内，此系列机种广泛用于重负载，直结自动化设备之各类机构及产业机械等，做同步自动化间歇驱动。
图纸
使用说明
1、机体的安装:
( 1 )、该分割器是经精密加工和正确装配调整而得到的高精度分割机构。用户使用前，不得擅自调整、拆卸、组装。
( 2 )、确认该分割器安装面有无损伤，如有损伤，用油石修整。
( 3 )、找正输入、输出轴的位置，加注定位销，均匀地拧紧螺钉。
( 4 )、该分割器承受脉动负荷力矩作用，安装必须十分牢固。
由于本分割器安装面相对于输入、输出轴的垂直或平行度较高，设备的安装基面一定要保证使本分割器的输入、输出轴方向与设备所需的输入、输出方向同轴。不能偏斜或偏心。否则，不但影响到输出精度，而且会严重地损坏分割器。因为这时，该分割器处于不正常的受力状态。
2 、输入、输出轴的安装:
与分割器输入、输出轴有关的联接，应是在回转方向上刚性好，没有反向冲击、旋转稳定的联接。
在分割器的输入、输出轴上安装转台、链轮、皮带轮、齿轮、法兰盘等联接时要注意。
( 1 )、绝对禁止用锤子强力击打，无理冲击。以免损坏分割器内部的凸轮和滚针轴承。
( 2 )、输入、输出轴及其外伸刚性轴不能无理架设，应进行充分的中心调整。
( 3 )、输入、输出轴是精加工的 h6 级，孔径精加工成 H6 级，压入较理想。在此要避免孔、轴上下极限偏差的配合。键联接不能过松。
( 4 )、加工零件、附件、夹具、工具安装时，相对于工作台的偏心或工步误差要通过仪器检测调整消除。
品牌介绍
本公司特聘台湾资深技术专家组成专业的技术研发团队，引进国际先进的制造技术切实提升研发制造能力，并秉承卓越的创意思维与精益求精的创业态度，斥巨资引进德国五轴联动数控凸轮研磨加工中心以及精密检测仪器，最大限度的为客户提供安全可靠，性能最佳的高速精密凸轮分割器。强大的研发力量与生产实力生产出的产品囊括了[32D-450D]所有分割器系列。
