BZC-400车载式水井钻机_钻机_山东滨州市钻机厂

产品主要特点及用途：
◎  BZC-400车载式水井钻机采用车载自走式，是一种车装转盘式回转钻机；
◎  钻机选用中国重汽专用汽车吊车底盘，分动箱、主传动系统、变速箱、双卷扬机组、泥浆泵、转盘、钻塔、钢丝绳给进机构等均
    安装在吊车底盘上；
◎  钻机以转盘回转泥浆正循环钻进为主要钻探方式，配有BW850/2A型泥浆泵，采用泥浆作为冲洗液，通过柱塞泵高压注浆实现正循环
    钻进，如配备适当钻探工具，也可适应其它钻探工艺方法，可在粘土、砂层、基岩等多种地层中钻进；
◎  钻机以汽车发动机为动力，加装分动装置和液压系统，汽车行走、钻井作业同机联动；
◎  钻机可根据用户要求选装（MF）三相交流发电机组，为施工现场夜间照明或焊接维修提供方便；
◎  钻机配备液压双卷扬机、塔架滑轮组、水龙头两侧吊环联动辅助加压装置，遇到泥岩、强风化、基岩等地层结构可以辅助加压钻进，以
    提高成孔效率；
◎  钻机主传动为机械传动，钻塔升降，六个支腿平衡，四个调平支腿液压控制，两个机械支腿，分动箱、泥浆泵离合系统气动控制；
◎  钻机外观漂亮大气，转盘扭矩大，进尺快，适用农田水利工程、工业深水井、国防建设、水文勘探、地热矿井水井钻凿，也可用于其它
    工程基础孔施工，深受国内外客户的欢迎。
◎  根据用户要求，配备美国寿力、日本PDSJI00S、瑞典阿特拉斯、国产开山、红五环等厂家生产的空压机，可实施气动潜孔锤钻进；若配备气水两用水龙头、双壁专用钻杆、气水分离器等，可实施气举反循环钻进；如配备液动潜孔锤钻具，使用常规850/20A泥浆泵可实现液动潜孔锤破岩钻进；若配备其它专用钻具，可实施取岩心等多种钻探工法。




    基本标准配置：  技      术      参      数
  钻孔深度(M)  80  400
  钻孔直径(mm)  1500  500
  转盘转速(r/min)  21.2；36；63.2；100.6；155；20.2(反转)
  转盘扭矩(KN.m)  18；10.6；6；3.8；2.5；18.9(反转)
  液压主卷扬单绳拉力(KN)    45
  液压主卷扬最大拉力(KN)  270
  液压副卷扬单绳拉力(KN)  40
  液压副卷扬最大拉力(KN)  160

  大钩提升能力(KN)  270
  塔架承载能力(KN)  270
  钻塔高度(mm)  11500
  承重(t)  30

钻杆    主钻杆(mm)  108×108×7500
  副钻杆(mm)  Ф89×10×5500


液压油泵
      型号  CB-HP80/40
  排量(ml/r)  80/40
  额定转速(r/min)  2000
  额定压力(MPa)  20


BW850/2A型
泥浆泵  缸套直径(mm)  150
活塞行程(mm)  180
理论流量(L/min)    600　　　　850
额定压力(Mpa)  3　　　　　　2
冲次(min-1)  58　　　　　82
吸水管直径(mm)  127
排水管直径(mm)  64
输入转速(r/min)  470
输入功率(kw)  40
外型尺寸(mm)  2000×1030×1400
重量(t)  1.5


    配套动力

柴油机
      型号  TBD226B-6Ⅱ水冷四冲程增压中冷柴油发动机
  额定功率(KW)  132
  转速(r/min)  2300
  最大扭矩  650N.m/1400-1500rpm



汽车底盘    型号  TAZ5191TZJ  （汽车起重机底盘）
  驱动形式  6×4

发动机    型号及型式  TBD226B-6Ⅱ欧II排放
  额定功率(KW)  132
  转速(r/min)  2300
  外形尺寸(长×宽×高)(mm)  11110×2490×2500




      发电机组    型号  MF
  额定功率  (KW)  15
  额定电压(V)  400
  额定电流(A)  27
  功率因数  0.8
  转速(r/min)  1500
  额定频率（Hz）  50
  绝缘等级  H
  防护等级  IP21
  运输尺寸  (长×宽×高)(mm)  12160*2490*3440
  工作尺寸(长×宽×高)(mm)    11110*2490*13110

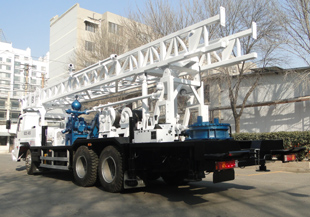

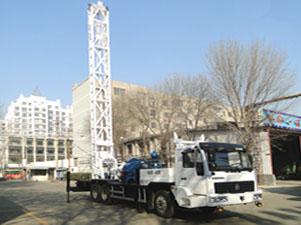

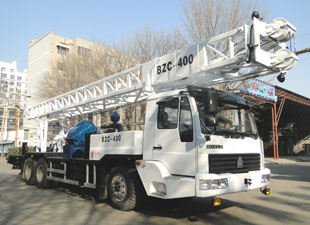

BZC-400车载式水井钻机
