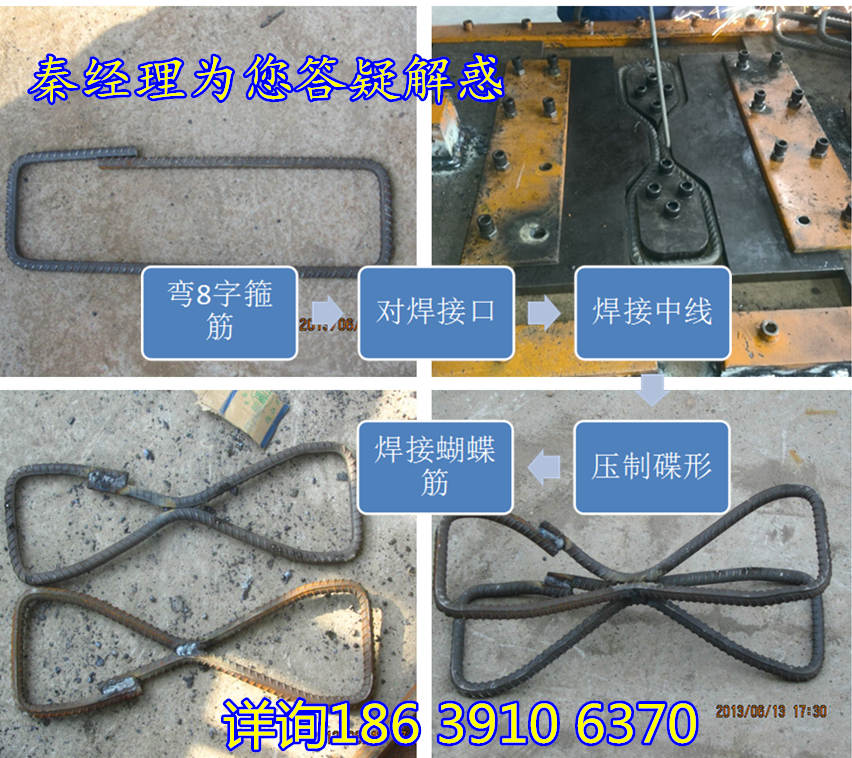

花拱架八字结弯曲机，其特征是：设置水平加工单元，用于对水平放置的矩形钢筋框在左右两侧框的中部相向挤压直至左右两侧框在中部合拢，并在中部合拢位置对左右两侧框进行焊接形成水平“8”字框；设置竖向加工单元，用于对水平“8”字框在中部合拢位置朝向下方挤压直至水平“8”字框在立面呈设定的弯曲度。
8字节格栅钢架冷弯装置，包括冷弯平台，冷弯平台上设置有栅格钢架限位装置和液压千斤顶，还包括用于控制液压千斤顶工作的液压系统，所述栅格钢架限位装置包括两个用于限定8字节格栅钢架内框形状的限位凸台，所述液压千斤顶为两个、并对应布置在8字节格栅钢架的纵向中部两侧，液压千斤顶的顶杆上设置有与8字节格栅钢架纵向中部外侧轮廓适配的压头。本8字节格栅钢架冷弯装置，将格栅钢架坯料套在栅格钢架限位装置上，液压系统控制两个千斤顶推动压头压向格栅钢架坯料，格栅钢架坯料被冷弯成型，由于压头和栅格钢架限位装置的共同限位作用，格栅钢架成型精确度高，且采用液压自动作业，生产效率高，劳动强度低。
技术参数
型号:YL8A-20 规格型号:Φ20
总功率:4kw 重量:1100kg
外型尺寸(长*宽*高):2700*800*1300mm

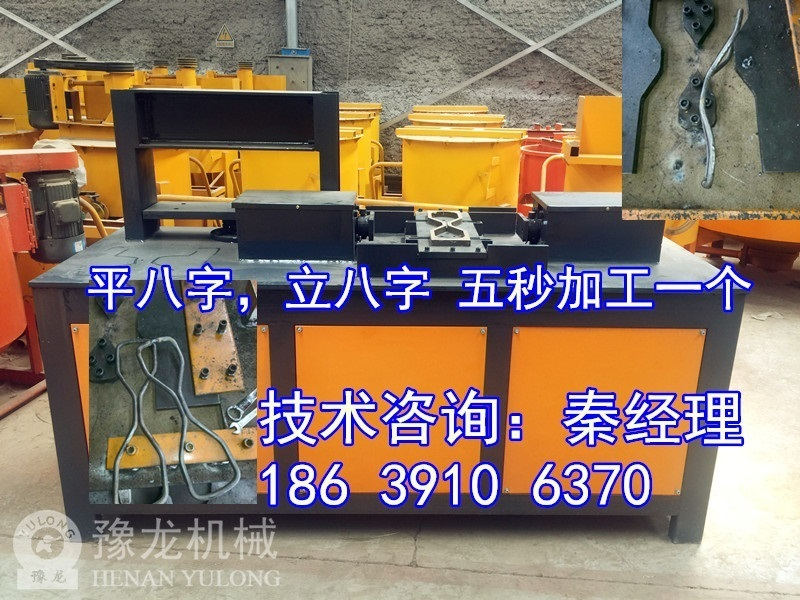

花拱架八字结弯曲机，包括底座、龙门架和液压组，底座顶部开设矩形下压孔，底座上安装龙门架，矩形下压孔的长边两侧分别安装横向形变液压千斤顶，矩形下压孔的短边两侧分别安装导向液压千斤顶，每个导向液压千斤顶的活塞杆上安装连接板，连接板下端安装板状的承载板，承载板上部安装挡块，龙门架顶部中央安装纵向形变液压千斤顶。

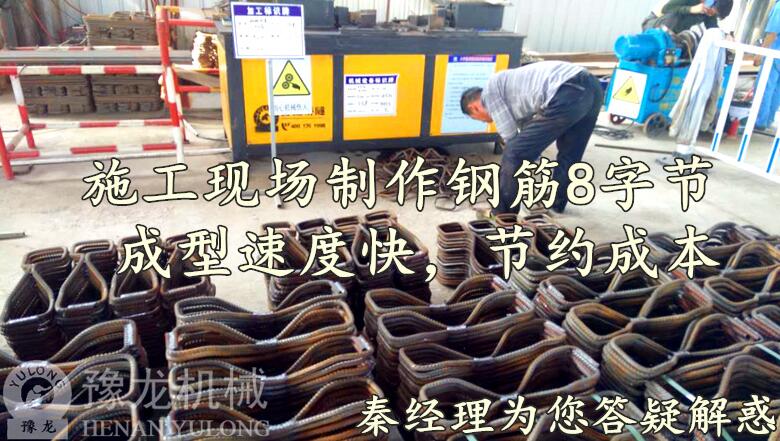

随着铁路市场对安全、质量要求逐渐加大，铁路施工支护措施由原来的一般格栅钢架逐步转向“8”字节格栅钢架。“8”字节钢架是把普通格栅钢架中的行架结构中由原来的“U”型筋变为“8”字筋。“U”型筋可以通过简单的冷弯平台就能冷弯成型，“8”字筋由于其构造的特殊性，且钢筋一般为φ14以上的螺纹钢，所以采用普通的冷弯平台制作“8”字筋存在难度大、精度不能满足要求等缺点。
