一；产品特点：
本机通过市场调研全面创新，液压上采用超高压（80Mpa），低流量（5.24L/min），低耗能（4kw）。精度高，性能好，品质优良，投放市场后深受广大用户好评！
主要技术参数：
|
1 |
使用钢筋直径： |
12-40（三级建筑钢筋） |
|
2 |
活塞行程： |
140mm |
|
3 |
最大流量： |
5.424L/min |
|
4 |
墩粗力： |
2036KN |
|
5 |
电机总功率： |
4KW |
|
6 |
外形尺寸： |
1100*600*1100(mm) |
|
7 |
整机重： |
560kg |
二；设备外形介绍；
该设备结构紧凑，使用方便、重量轻、便于移动、操作简单；超高压主机泵站为高低压双级设计，挤压钳行程速度可调，可灵活使用在各种复杂环境。
三；GDCJ-40型全套设备包括：
钢筋冷镦粗机一台、高压油泵一台、高压油管两根，随机配一套模具，一个墩头。
鐓粗等强直螺纹连接技术，是用专用的鐓粗机预先将钢筋端部待加工螺纹段鐓粗，使其
加工鐓粗部位直径增粗至大于母材直径。然后用配套专用的套丝机对其鐓粗部分进行套丝加
工，再用同规格套筒将加工好的两根钢筋头部套丝螺纹部位用扳手进行连接，即完成所谓钢
筋的对接。鐓粗等强直螺纹连接技术具有性能稳定，连接省力快捷，检验合格率高等优点，
也同时可以完全解决钢筋不可转动连接的难题。
图一；
GDCJ-40 型钢筋镦粗机
机床正常运行
接通电源，高压油泵立刻工作，油进入工作油缸的后腔，使活塞前进推动活动冲模（开
关板、弹簧、弹簧扳）就可自动使钢筋卡头夹紧钢筋，镦头随行冲击钢筋端头镦粗。此时观
察压力表油压值班，各种钢筋，立即操纵换向阀换向，使压力油进入前腔，活塞后行，活动
冲模在弹簧的作用下立刻回复，自动松捆钢筋，此时换向阀手柄在中间位置装缷工件。
空机运行 3-4 次，冬天运行的时间稍微长一点，一般空运作 2 分钟，目的是排除油
图二；
|
钢筋直径(mm) |
Φ16 |
Φ18 |
Φ20 |
Φ22 |
Φ25 |
Φ28 |
Φ32 |
Φ36 |
Φ40 |
|
压力(mp) |
32 |
32 |
34 |
34 |
38 |
42 |
48 |
56 |
60 |
|
压痕(道/次) |
2×2 |
2×2 |
3×2 |
3×2 |
4×2 |
5×2 |
6×2 |
7×2 |
8×2 |
|
套筒直径(mm) |
32 |
34 |
36 |
40 |
45 |
50 |
57 |
63 |
70 |
|
套筒长度(mm) |
105 |
115 |
120 |
130 |
160 |
180 |
190 |
220 |
250 |

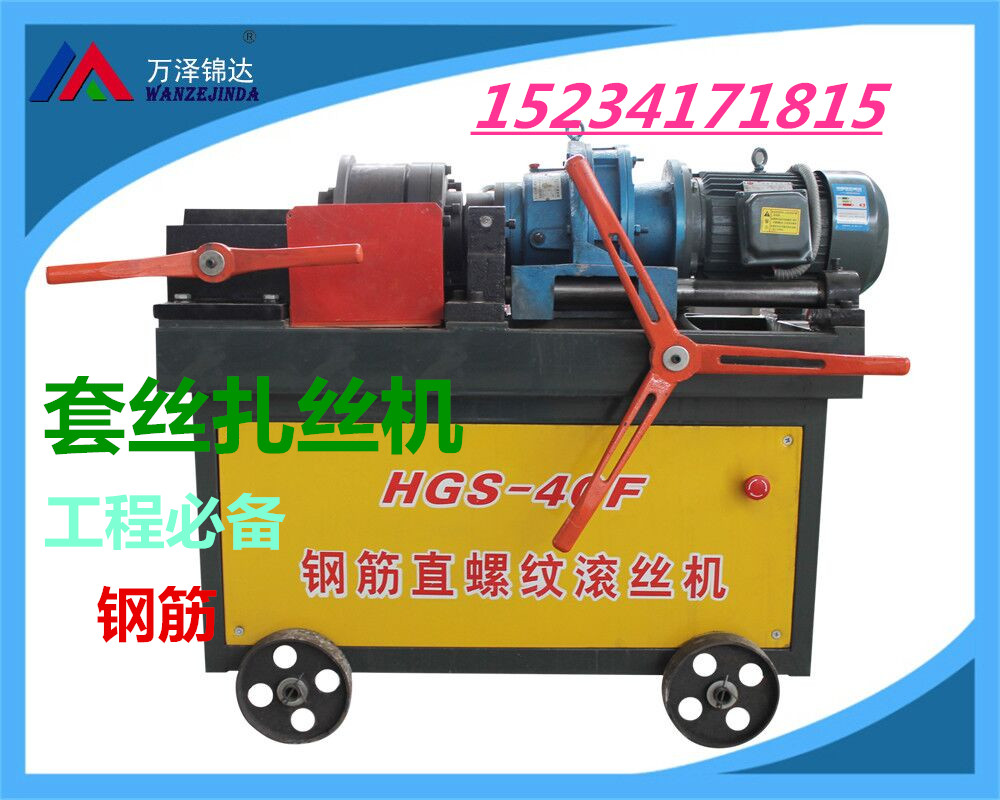

剥肋滚压直螺纹机（钢筋套丝机）
采用液压夹紧装置，自动挡料，变频调速，气动打开装置，直线滚珠导轨，加工范围M20-64。随机配2付刀座。
主要技术参数：
1 设备型号：SG-40NG
2 加工范围: 16-40mm
3 滚轮参数：60X3,60X2.5;75X3,75X2.5.
4 工作行程：800mm(可滚压螺纹有效长度)
5 减速机： bw3-43
6 机械重量：480kg
7 电机功率：3KWX1440
8 机床外型：1200X650X1000mm
充分冷却，效率更高。 可根据客户要求，定制液压或气动。
套丝机-本机床适应车削管螺纹、公制螺纹等，根据不同的需要，更换刀片。适用性强，可对管料、棒料进行套削外螺纹，适用于钢管厂、矿务局、建筑、桥梁等相关企业批量生产之需要。
其主要特点是：被加工工件夹在支架的对口钳上，随后般动手轮，螺纹就自动拉住工件进行切削螺纹，切削螺纹长度由床身中装带挡铁的联杆，控制切削螺纹的长度，螺纹切头由联杆传动便会自动脱开，主轴有各极转速，调整方便。
