山西DN内柱式单体液压支柱，内柱式单体液压支柱价格、参数、价格、厂家直销价格。山东DN内柱式单体液压支柱，榆阳单体液压式支柱。有意向请致电山东冠越苏经理：186-1565-6025

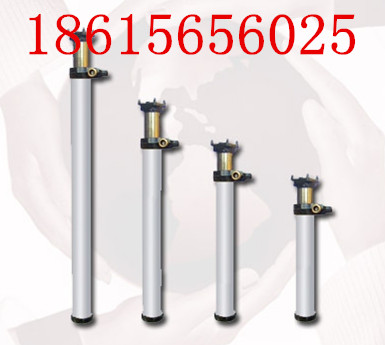

DN内注式单体液压支柱为内部供液结构的矿用单体液压支柱, 主要由顶盖、通气阀、缸体、活柱体、活塞、手摇泵、卸载阀、安全阀和手把体等零部件组成。DN内注式单体液压支柱在矿用巷道中起了很大的支护作用，深深得到了全国各大煤矿用户的认可与使用，它的操作简单，使用方便，无需注液，直接用手摇把即可完成单体液压支柱的升柱与降柱。DN内注式单体液压支柱适用范围DN内注式单体液压支柱适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。DN内注式单体液压支柱工作原理DN内注式单体液压支柱工作液为5号液压油, 回柱时油缸中液压油流回活柱内腔形成封闭式循环;不需要泵站和管路系统, 配套设备少, 成本低; 在没有电源和泵站的地方照样使用, 灵活性大、管理方便、简单; 由于工作液是封闭式循环, 支柱回柱时液压油流回活柱内腔, 实现支柱本身液压油的闭路循环, 液压油消耗很少; 支柱液压系统为闭式系统, 液压油不外溢, 不污染环境, 有利于环保, 并对工作面生产影响小, 较好地保持了工作面环境, 劳动条件较好; 支柱的阀全部装在支柱内腔, 受外界污染的可能性小, 可靠性高。DN内注式单体液压支柱介绍DN31-160/90单体液压支柱DN28-200/90内注式单体液压支柱，DN25-250/90单体液压支柱，DN（06、08、10、12、14、16、18）-250/80内注式单体液压支柱等。
DN(06～18)-250/80型
|
规格 项目 |
DN06 |
DN08 |
DN10 |
DN12 |
DN14 |
DN16 |
DN18 |
|
最高高度mm |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
|
最低高度mm |
510 |
590 |
700 |
850 |
1000 |
1100 |
1200 |
|
工作行程mm |
140 |
210 |
300 |
350 |
400 |
500 |
600 |
|
额定工作阻力kN |
250 |
||||||
|
额定工作油压MPa |
49.7 |
||||||
|
油缸内径mm |
80 |
||||||
|
初撑力kN |
49 |
49 |
49 |
49 |
68～78 |
68～78 |
68～78 |
|
底座面积cm2 |
102 |
102 |
102 |
102 |
102 |
102 |
102 |
|
初撑时作用在手把上的最大力矩N.m |
＜200 |
||||||
|
使用手把回柱的最大力矩N.m |
＜200 |
||||||
|
空载时手把摇动一次活柱升高值mm |
＞15 |
＞15 |
＞20 |
＞20 |
＞25 |
＞25 |
＞25 |
|
全行程降柱速度mm/s |
＞20 |
＞20 |
＞20 |
＞20 |
＞30 |
＞30 |
＞30 |
|
工作液体 |
5#液压油 |
||||||
|
重量Kg |
22 |
24.5 |
28 |
32 |
35 |
38 |
42 |
|
含油重量Kg |
23 |
26 |
29 |
34 |
38 |
41 |
45 |
|
装油量L |
1 |
1.3 |
1.7 |
2.1 |
2.5 |
3 |
3.3 |
DN(20、22)-300/90、DN25-250/90、DN28-250/90、DN31.5-160/90、DN35-160/90
|
规格 项目 |
DN20 |
DN22 |
DN25 |
DN28 |
DN31.5 |
DN35 |
|
最高高度mm |
2000 |
2240 |
2500 |
2800 |
3150 |
3500 |
|
最低高度mm |
1360 |
1540 |
1800 |
2100 |
2450 |
2800 |
|
工作行程mm |
640 |
700 |
700 |
700 |
700 |
700 |
|
额定工作阻力kN |
300 |
300 |
250 |
250 |
160 |
160 |
|
额定工作油压MPa |
46.3 |
46.3 |
39 |
31 |
25.1 |
25.1 |
|
油缸内径mm |
90 |
|||||
|
初撑力kN |
68～78 |
|||||
|
底座面积cm2 |
128.6 |
|||||
|
初撑时作用在手把上的最大力矩N.m |
＜200 |
|||||
|
使用手把回柱的最大力矩N.m |
＜200 |
|||||
|
空载时手把摇动一次活柱升高值mm |
＞20 |
|||||
|
全行程降柱速度mm/s |
＞30 |
|||||
|
工作液体 |
5#液压油 |
|||||
|
重量Kg |
50.7 |
55 |
62.8 |
68.3 |
72.8 |
72.8 |
|
含油重量Kg |
55 |
60 |
68 |
74 |
78 |
78 |
|
装油量L |
4.6 |
5.1 |
5.4 |
5.4 |
5.4 |
5.4 |
DN（38、40、42、45）-150/110L型
|
规格 项目 |
DN38 |
DN40 |
DN42 |
DN45 |
|
最高高度mm |
3800 |
4000 |
4200 |
4500 |
|
最低高度mm |
3100 |
3300 |
3500 |
3800 |
|
工作行程mm |
700 |
|||
|
额定工作阻力kN |
150 |
|||
|
额定工作油压MPa |
15.8 |
|||
|
油缸内径mm |
110 |
|||
|
初撑力kN |
68.7～78.5 |
|||
|
底座面积cm2 |
147 |
|||
|
初撑时作用在手把上的最大力矩N.m |
＜200 |
|||
|
使用手把回柱的最大力矩N.m |
＜200 |
|||
|
空载时手把摇动一次活柱升高值mm |
＞30 |
|||
|
全行程降柱速度mm/s |
＞30 |
|||
|
工作液体 |
5#液压油 |
|||
|
重量Kg |
111 |
113 |
116 |
119 |
|
装油量L |
6.7 |
6.7 |
6.7 |
6.7 |
DN(04、05)-250/80XX型
|
型号 项目 |
DN04 |
DN05 |
|
最高高度mm |
420 |
500 |
|
最低高度mm |
350 |
410 |
|
工作行程mm |
70 |
90 |
|
重量Kg |
17 |
19 |
|
装油量L |
0.6 |
0.7 |
|
油缸内径mm |
80 |
|
|
额定工作阻力kN |
250 |
|
|
额定工作液压MPa |
49 |
|
|
初撑力kN |
49 |
|
|
空载时手摇把摇一次活柱升高mm |
＞15 |
|
|
全行程降柱时间s |
＜10 |
|
|
底座对顶板压力MPa |
24.03 |
|
