电动转盘，电动回转盘，电动分度盘_电动分度盘

惠士顿专业生产各式分度盘，气动旋转盘，气动等分盘，气动旋转台，电动分度盘，气动分度头

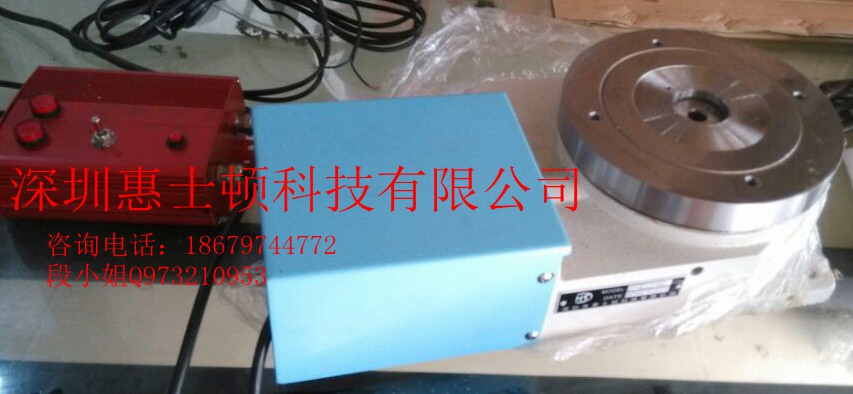

电动分度盘型号：电动200型及电动300型

关于更多电动分度盘的规格尺寸，安装图纸，三维图纸，CAD图纸，图片等参数欢迎来电咨询：

18679744772 段小姐QQ：973210953

电动分度盘特性

1、可正反转、正反运行。

2、可立卧两用，承载重量大。

3、可制作等分加工2、3、4、6、8、10......

4、与自动化设备配套使用，形成自动加工、生产、装配、钻孔攻牙、组装。

5、采用日本东风减速电机，耐温型号，高温时同样可以保持正常运转

6 、机芯机构采用马耳它十字机芯原理

7、机芯采用一组减速齿轮，两组减速机，增加了稳定性。

8、插销锁紧装置，旋转一个工位时自动锁紧，无移位，无间隙。

9、精度高，水平精度及旋转精度(0.02mm)，运行平稳、顺畅，无抖动冲过头现像。

电动分度盘应用范围：
可与攻牙机、攻丝机、钻床、铆钉机、超声波焊接机、烫金机、丝印机、移印机、激光焊接机、激光打标机、打标机、油压机、液压机、铆接机、装配机、组装机、贴标机、气动压力机、冲床、旋铆机、旋压机或其它工作机配合，形成自动生产

加强型气动分度盘相对于普通型气动分度盘的提升：

1.采用了机械式传动结构：压铸压结构，主轴和盘底部机一体式结构，即主轴和盘面是一起旋转的，内置固定减速环，带中心轴孔是12MM，运行更加平稳，无冲击力，不会冲过头，无移位等现象。

2.增加平面三点式缓冲：集成功能三点式过载保护，平面经过气氮处理，表面精度内外圆磨加工，保证精度，无移位现象，传感器功能，气压缓冲调节，速度调节，自动拉力环，运行过程中不会拌动。

3.材料的选型：整机采用高质量日本NSK,内心轴承，平面采用日本IKO推力轴承，键零件都是选用正牌的油钢，铬钢，弹簧钢等，并且都是经过严格的热处理，车，铣，磨加工。特别的线割方面，我们采用的是高精度的慢走丝处理的，以承受更多压力，不变形，螺牙也不易损坏，气缸比原来增加了一倍，主轴也比原来增加了一倍。

4.自带防水功能：自带密封圈，防止长时间工作时油及水渗入分度盘内部，引起内部生锈及受潮，增加了分度盘的使用寿命及耐磨性。

5.结构性不同（可卧立两用）：

市面上的产品和我们普通型的产品一样，属于悬浮式结构，只能是立着用或是卧着用，不能立卧两用，我们增强型系列的产品是整机一体式的，既可以立着用又可以平躺着用（即立卧两用），倾斜角度用都没问题，普通型的是达不到这个要求的。

1.旋转分度台特性：

1. 机械式传动结构

2. 调整调试易操作

3. 顺畅运动｜顺序平稳｜台面无起浮｜速度可调

4. 控制运动运行顺时针，逆时针（选项）

5. 集成功能三点式过载保护，无移位现象，传感器功能，气压缓冲调节，速度调节，自动拉力环

6. 精度保证，整机采用进口IKO,NSK,NIN等表面精度高压推力轴承

7. 等份： 4，6，8，10，12，16，24等，特殊等份另定。

2.气动分度盘特性

1采用日本东风电机，耐温型号，高温时同样可以保持正常运转

2 机芯机构采用马耳他十字机芯原理

3机芯采用两组减速尺，增加几点的扭力，增加了稳定性。

3.过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损，例如在设定操作过程中或液压缓冲器故障时，规格200-300具有过载保护特性。

若转动惯量过大，则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度板转换到齿形部分就意味着紧固销无法咬合，分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台

4.缓冲调节

旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。

5.典型应用场合

1. 极小空间内的抓取应用

2. 用于传输气源和真空至旋转台带1或2个独立导气管

3. 用于在旋转分度台的中心安装抓取设备或其它设备

6.快速操作指南：
1、警告：（铝盘标准尺寸400MM厚度20MM工装载重量16KG）(铁盘尺寸320MM厚度15MM装载量16KG)以上为出厂前48小时测试标准，不可装载超量大盘。
2、注意气动锁盘要求：气缸标注为A-B口和电磁阀A-B口相对应为正确接法，插上气源确定分度盘为自锁状态，转盘时盘不会转动为准，电源为通电时分度盘回位断电时分度盘转动定位
3、气压要求标准：0.6MPa以上可以保证分度盘为正常气压运转，气压不足会出现缓和不到位现象
4、分度盘转动速度调节，调整节流B阀可调速度，分度盘不易冲撞现，以免对内部零件的损坏
5、保养环节：分度盘周期为1个月保养一次，保养时从分度盘标明注油口注入（半流体润滑脂注油30毫升）也可指定厂家标配。

7.气动分度盘型号及技术参数：

型号	HSD-140T	HSD-180T	HSD-250T	HSD-320T
磁性气缸规格	SDAS50	SDAS50	SDAS80	SDAS100
盘面可加装盘直径	Φ320	Φ400	Φ600	Φ800
操作压力（Mpa）	0.6-0.7	0.6-0.7	0.6-0.7	0.6-0.7
运转方向	顺时/逆时	顺时/逆时	顺时/逆时	顺时/逆时
分度盘总厚度（mm）	117.5mm	123mm	144.6mm	173mm
转盘厚度	20mm	20mm	21.5mm	24mm
转盘直径	140mm	180mm	250mm	320mm
转盘底座长宽	140*195mm	180*220mm	250*308mm	320*390mm
表面承载重量(KG)	20kg	30kg	60kg	100kg
中心定位柱	14mm	18mm	30mm	44mm
中心定位柱高	15mm	15mm	15mm	15mm
等分规格	3/4/6/8/10...	3/4/6/8/10...	3/4/6/8/10...	3/4/6/8/10...
等分精度	士0.02	士0.02	士0.02	士0.02
