一、格栅拱架的定义：

隧道拱架是指在隧道工程如公路隧道工程，铁路隧道工程，军事隐蔽工程，矿山,煤矿，铁矿等的巷道，水电站引水洞等工程的施工中用于支护洞体或掩体所用的钢支架，一般是型钢或者钢筋按照一定的弧度和长度制作，制作成一个个单元件，然后在施工现场安装，之后再进行锚杆安装，连接钢筋焊接，钢筋网片焊接，最后进行喷射混凝土锚喷结束隧道施工中的初期支护。

  拱架在隧道施工中的作用就是支护洞体，它与锚杆，钢筋网片，连接钢筋，混凝土等组成一个刚体不让其垮塌。在施工后不能取下来重复使用，是永久支护在隧道里面的。八字筋成型高清视频观看：http://v.youku.com/v_show/id_XMTQwODk1NDE0MA==.html?from=s1.8-1-1.2

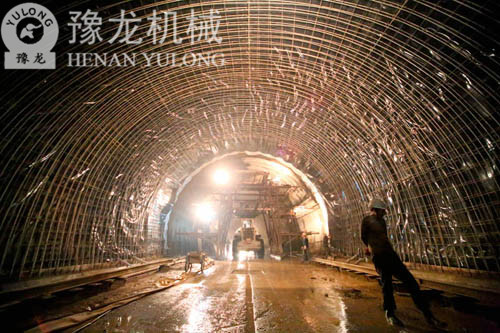

广西格栅拱架

 拱架的类型

 1 钢拱架

  钢拱架按照制作材料分为H型钢拱架，工字钢拱架，槽钢拱架，矿工钢支架，U型钢支架，其中在公路及铁路隧道施工中工字钢拱架在钢拱架中使用比例最大，H型钢拱架次之；矿工钢支架以及U型钢支架一般用于煤矿等巷道的支护中，在煤矿中也有用工字钢制作的，但非常少。槽钢拱架一般用于小隧道，极少使用。在制作过程中有的用成品型钢制作，有的则用钢板下料拼焊成型钢，如H型钢，工字钢，其中H型钢比例比工字钢大，钢拱架用于围岩级别较高的地方。

  钢拱架制作成弧形一般是用冷弯机冷弯，也可以用拉弯机拉，还可以用顶弯机顶，各种机器设备有各自的特点，包括加工半径，弧形流畅度，弧形精度，和对型钢加工后的扭曲与变形的控制，加工速度，设备加工能力，设备价格等各不相同，用户要根据实际拱架材料的设计图选用相应的设备。

 2 格栅拱架

  格栅拱架是用钢筋制作成的拱架，和钢拱架一样按照一定的弧度和长度制作，制作成一个个单元件，然后在施工现场安装，作用也是与钢拱架一样，不过常用于围岩级别较低的地方。

   格栅拱架是由主筋，八字筋，U型钢筋，匝筋，角钢连接板组成。其中需要用到八字筋成型机、钢筋切断机，钢筋调直切断机，钢筋弯曲机，角钢切断机，台式钻机，电焊机。制作时主钢筋需放进一标准的模具中，然后把事先预制好的其他零部件按照图安装在相应的位置，再按照一定的要求焊接牢固即可，在制作模具时主要考虑脱模时的变形量，连接板的角度，孔的位置定位等。半径要按经验作适当的调整。

广西八字筋压花机

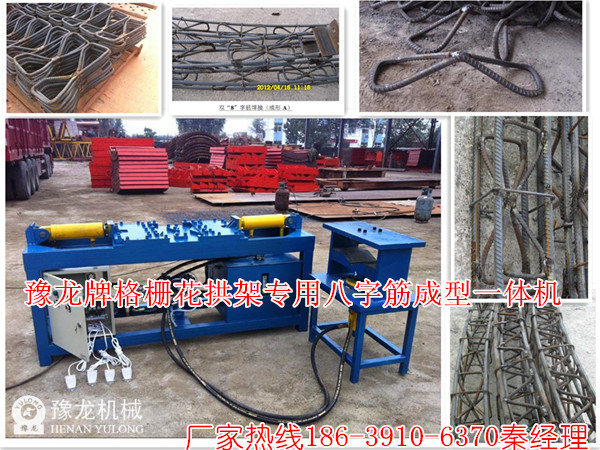

二、八字筋成型设备简介：

格栅拱架八字筋成型机设备主要用于隧道格栅拱架、拱形架格栅架构中核心组成部位“八字筋”纵向连结筋的加工，八字压花，该设备具有成型精度高、生产效率快等优点。用于支护洞体或掩体所用的钢支架，一般是型钢或者钢筋按照一定的弧度和长度制作，制作成一个个单元件，然后在施工现场安装，之后再进行锚杆安装，连接钢筋焊接，钢筋网片焊接，最后进行喷射混凝土锚喷结束隧道施工中的初期支护

八字筋成型机设备主要用于隧道加固、格栅拱架项目中具有支撑作用的八字钢纵向连系筋的加工，该设备具有成型精度高、生产效率快等优点。在公路隧道工程，铁路隧道工程，军事隐蔽工程，矿山,煤矿，铁矿等的巷道广泛适用。

广西八字筋成型设备

三、八字筋成型机参数：

型号：YL8ZJ-20

规格型号：Φ10-20

总功率：4Kw

重量：1300kg

外型尺寸：2700*600*1300mm

四、八字筋设备施工成品检查验收标准

（1）钢格栅焊缝检查，应逐一焊点检查。

（2）按规范要求制作试件，实验检查。

（3）第一榀完成后必须进行试拼检查净空尺寸。

（4）批量生产随机抽样检查成榀的净空尺寸及连接板的位置。

八字筋成型机利用新工艺制作出的格栅拱架八字筋克服了传统花拱架八字筋难做的通病，满足了设计和施工要求，达到了国际标准。”近日，相关部门特别通报表扬了这项新工艺，并要求全线参建单位观摩学习，全面推广此项经验。

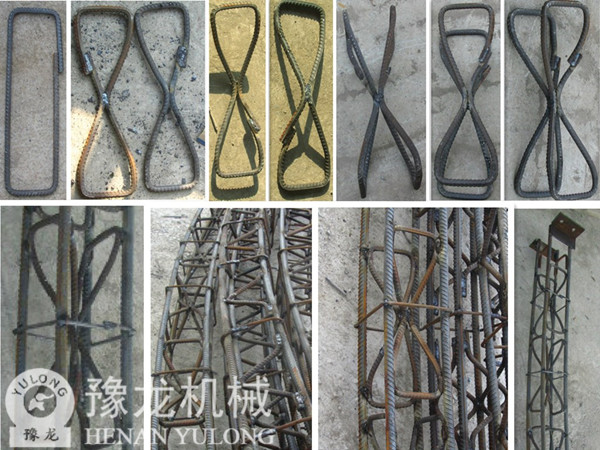

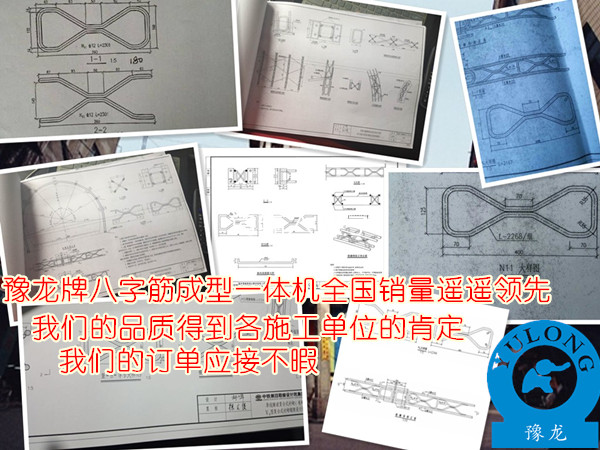

五、八字筋格栅框架加工流程：

1.根据八字筋格栅框架图纸确定下料长度；

2.对剪切完成的钢筋进行折弯；

3.对折弯完成的钢筋进行焊接；

4.对焊接完成的钢筋，使用豫龙公司自创的液压设备进行平面挤压；

5.对挤压完成的钢筋进行焊接；

6.对焊接完成的平面8字进行立面挤压；

7.对双八字进行焊接，成为一个八字筋；

8.固定模具上制作八字筋格栅钢架。

六、豫龙厂家简介：

新乡市中隧机电设备有限公司位于河南省新乡市，成立于1998年（新乡市豫龙锚喷支护设备厂），从业17年专注于混凝土机械行业，是一家集设计、研发、革新、生产、销售服务为一体的生产服务型企业。

公司主要生产混凝土喷浆机系列、注浆泵系列、砂浆输送及喷涂机系列、型钢冷弯设备、搅拌制浆机系列、输送泵系列及绿化喷播机系列等产品，以及高技术含量先进的矿建产品和新产品的研发，所有产品均有国家颁发的许可证。

17年来，公司以高质量的产品和完善的技术服务于全国煤炭、矿山、铁路、公路、水利、水电、桥涵、冶金、化工等各行业，豫龙牌产品在客户心中树立了良好的口碑。
