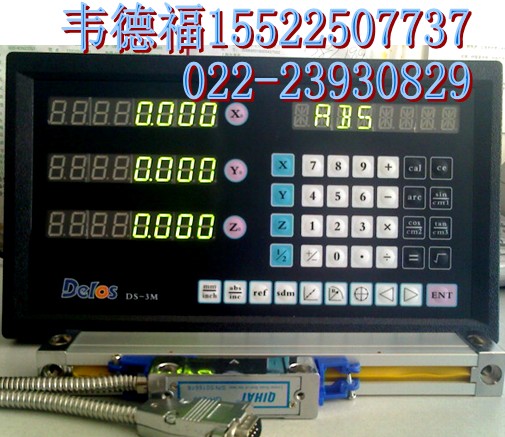

数显表功能介绍：
●    多种文字显示
●    收缩误差补正
●    自动分中功能
●    停电自动追数功能
●    ABS/INC两组零位记忆功能
●    睡眠省电功能
●    线性误差补偿功能
●    公、英制转换
●    200组副坐标
●    斜线上分孔功能
●    INCL斜度功能
●    圆周上分孔功能
●    简易圆弧功能
●    刀具半径误差补正

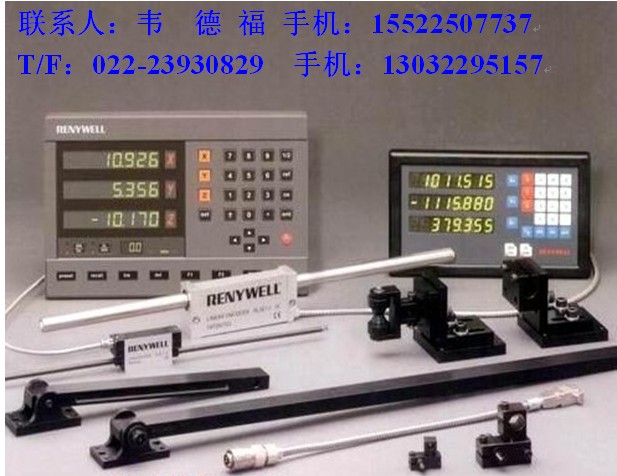

光栅电子尺  光栅尺的工作原理  光栅尺是通过摩尔条纹原理，通过光电转换，以数字方式表示线性位移量的高精度位移传感器.  DLS系列光栅尺是由读数头、主尺和接口组成。玻璃光栅上均匀地刻有透光和小透光的线条，栅线为50线对/mm，其光栅栅距为0.02mm，采用四细分后便可得到分辩率为5μm的计数脉冲。一般情况卜，线条数按所测精度刻制，为了判别出运动方向，线条被刻成相位上相差90°的两路。当读数头运动时，接口电路的光电接收器分别产生A相和B相两路相位相差90°的脉冲波.输出信号再经过数显系统细分处理,分辨率是光栅周期除以信号细分数,经过电子信号细分处理分辨率可为5um或1um  光栅位移传感器的工作原理，是由一对光栅副中的主光栅（即标尺光栅）和副光栅（即指示光栅）进行相对位移时，在光的干涉与衍射共同作用下产生黑白相间（或明暗相间）的规则条纹图形，称之为莫尔条纹。经过光电器件转换使黑白（或明暗）相同的条纹转换成正弦波变化的电信号，再经过放大器放大，整形电路整形后，得到两路相差为90o的正弦波或方波，送入光栅数显表计数显示。
    单片式专用IC作分频/倍频
DLS系列光学式电子尺采用单片式专用IC作分频/倍频，使用全硬件式相位移原理作分频/倍频，务求将测量的实时误差减至可能的最低，采用单片式专用IC，所有相位移操作均在同一晶片内进行，由于晶片内的半导体电阻温度系数是一致的，因此大大减少因温度变化而生产的细分误差。提供工业标准的数字式输出讯号
DLS系列光学式电子尺的输出讯号均为数字式讯号，提供TTL和工业标准的RS-422-A接口输出标准供用户选择，用户可按自已的成本要求，电源驱动要求和抗干扰要求，选择最适合的接口标准。
    用户也可以选择先进通用的DSUB9接头或传统的DIN7接头
