电子尺 光栅尺 数显尺
- 价 格：
面议 /
套
- 供 应 地：天津天津市
- 发布公司：华北光栅数显销售部
- 产品型号：QH200 QH400
- 品 牌：七海
- 发布日期：2012/11/28 11:54:00
- 联系人QQ：121380700
详细说明
【产品简介】
此光栅尺：
量程1M以内，分辨率为5UM。
光栅尺的信号线为标准的3M,如需要加线，费用另计。
量程1M以内，分辨率为5UM的价格为：500元。
超出1M量程的光栅尺价格请咨询我们。
详细参数请往下看，谢谢！
【如需要安装在不同品牌的数显表上】
请提供：
数显表的品牌，或接口的图片。以便我们提出安装方案。谢谢
一、概述：
滚动式光栅线位移传感器分为小型（代号QH200）、大型（代号QH400）二种类型。每一类均可用50线对的光栅作为测量基准，当和数显箱配套使用时，可以满足各种中、小型机床和其它精密测量的线位移数字显示。
本传感器的读数头采用滚珠轴承定位和导向，磨擦小，灵敏度高，使用寿命长。
本传感器采用精密计量光栅作为测量准器，测量精度高。对于已走失精度机床的改造精密化具有实用的意义。使用光栅数显机床，可以大大提高加工精度和生产效率。
本传感器采用密封式结构，性能可靠，安装方便，是其它任何一种数显系统无法比拟的。
二、工作原理：
1、光栅测量
滚动式光栅线位移传感器由铝型材、光栅尺、安装端盖、读数头和信号电缆（带插头）等部分组成。光栅尺（标尺）固定在铝型材壳体中，安装端盖分别固定在壳体的两端，组成以光栅为基准的测量体。读数头由四裂相指示光栅、光源板、接收板、整形（匹配）板和电缆组成。指示光栅座的侧面装有三只滚珠轴承，指示光栅和光栅的间隙由其定位保证。指示光栅座的上部装有二只滚轴承。当读数头和光栅作相对运动时，指示光栅座始终贴在光栅的刻划面和顶部，装在指示光栅两侧的光源和接收板，分别作为光源和光闸莫尔条纹的接收。该光电信号经数显箱处理为位移数字。这样就完成了光栅对线位移的测量。为便于数显表（箱）的处理，在传感器中，还把莫尔条纹的光电信号经整形（匹配）处理后再由信号电缆输入。
简而言之，滚动式光栅线位移式传感器是由装有光栅尺的壳体和带有信号电缆的读数头二部分组成。
2、光电转换
滚动式光栅线位移传感器采用四裂相指示光栅，因此有四组发光、接收系统，零位
窗另有独立的发光、接收系统，均取红外二极管和光电三极管作为发光、接收器件。
光源由此5VDC经限流电阻供给发光二极管。其工作电流恒定，保证接收信号的稳定。
3、零窗信号
滚动光栅线位移传感器带有一个零位（参考）窗。当读数头通过标尺上此标记处时，读数头输出1个正脉冲，止脉冲（信号）输入数显表（箱），由它来处理，以获得光栅测量的坐标定位，具体功能视数显表（箱）而定。

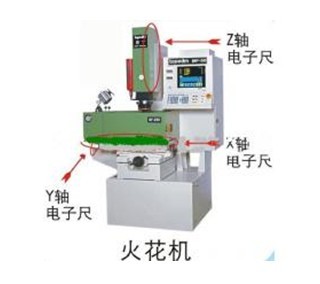

华北光栅数显销售网是全国最大的光栅数显网络销售维修服务平台，专业销售和维修改造各种名牌数显如日本三丰，索尼，英国NEWALL新和，英国VUICAN威勤，长春七海，SINO信和，新天，道尔，博望，万豪，等国内外知名品牌的数显表，光栅尺，电子尺，球栅尺，磁栅尺等，数显产品主要用于龙门铣，铣床，火花机，车床，线切割，镗床，火花机，立车和测量仪器等新旧机床设备的大规模数显化改造，为企业提高机床的显示精度及生产效率。本公司还生产和销售加长型光栅尺，磁栅尺，球栅尺，范围为3米到100米不等具有可靠性高，性能稳定，功能种类多的特点。产品主要用与一些特大型的立式车床，龙门镗床，龙门铣床的数显化改造。
我们拥有完整的售后服务网络，拥有一批技术过硬的售后服务人员。能圆满完成各种机床设备的光栅数显尺，磁栅尺，球栅尺的安装和维修任务，并为客户提供优质快捷的售后服务。
我们的销售服务网络遍布全国。我们始终遵循“客户所需要的就是我们要做的一切”这一原则，本公司将适应市场需要，不断的壮大发展。始终做到诚信、品质至上、精益求精！网上直销价格，全国最低，全国均可电购，全国免费上门安装，终身服务。可办理货到付款或安装调试验收合格后付款
全国统一销售电话：15522507737 022-23930829
