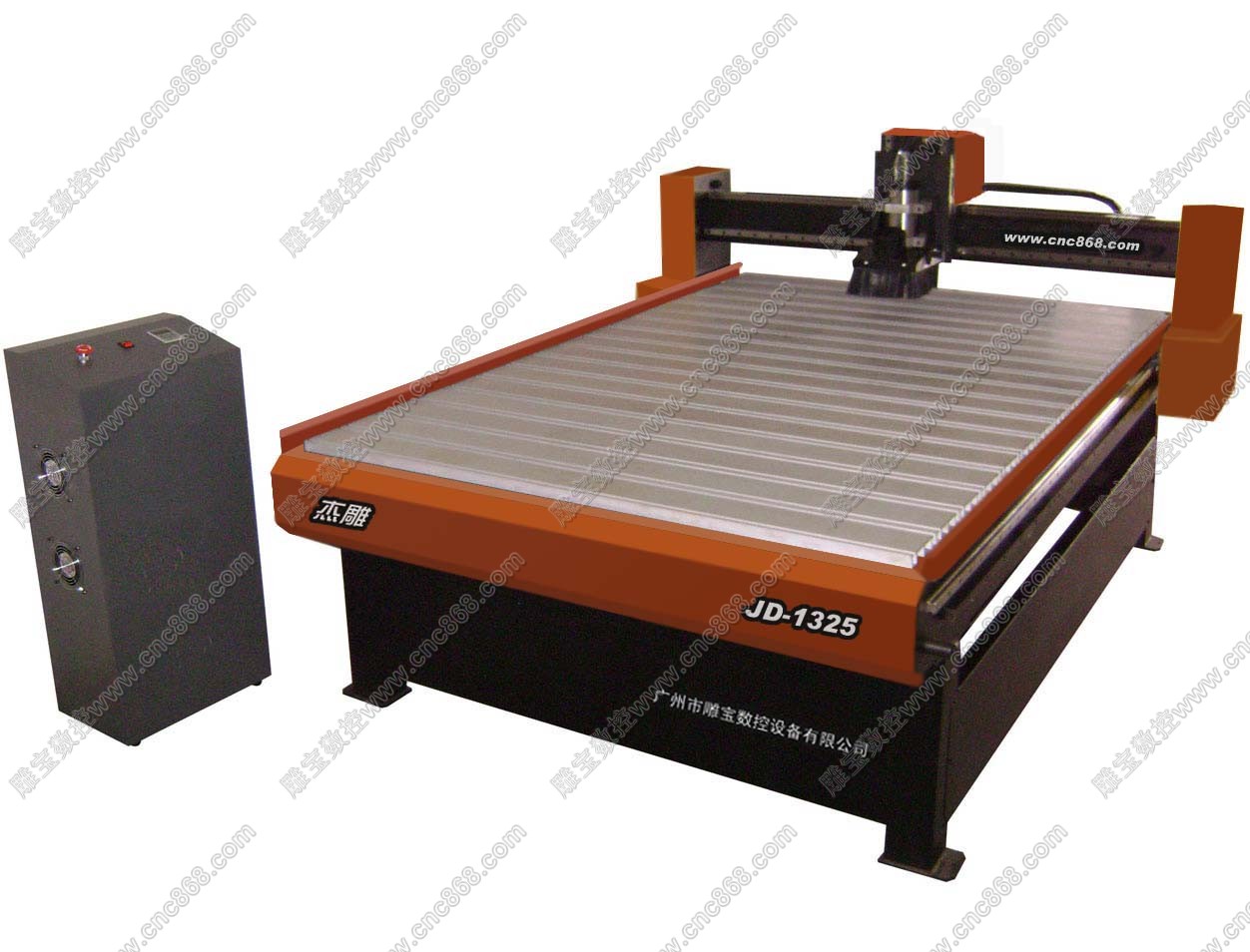

杰雕高速系列雕刻机
产品概要
杰雕高速系列是一款Y轴双电机驱动的数控雕刻机。三轴齿轮齿条传动.它具备很好的精度和性价比。
机械结构
1.采用龙门式高刚性结构；
2.整机采用矩形钢管焊接，退火去应力热处理后精加工；
3.采用台面不动、龙门架移动。
采用Y轴双电机驱动技术
采用Y轴双电机双驱动技术，极大地提高了机床三轴的抗振性，振动可减少近10倍。由于采用双电机驱动，减少了移动时龙门的歪斜，提高了轮廓加工精度，表面粗糙度可减少一半，另外机床轴的加速度也可以提高20%。 相当于同类设备3-5台的工作效率
杰雕标准配置
进口直线导轨
1.三轴均采用进口直线导轨齿条传动；
2.三轴均采用进口20-25mm直线导轨。我们只使用STAF、AMT、ABBA、HIWIN等品质最好的直线导轨。尽管这些优质的部件比其它的部件成本更高，但是它们出色质量是实现用户所要求的高精度与长寿命的唯一方法。
进给驱动系统
进给驱动采用步进高速电机，采用微步细分技术，速度快，振动小。
自动对刀块(选配)
自动检测刀具长度，快速设定材料零平面
主轴驱动系统
主轴驱动采用海利普\富凌.变频控制；标配3KW高速水冷主轴电机
可选配进口意大利产HSD 3HP变频主轴，3000-18000RPM。
经动平衡的高速夹头和高速螺母
1.采用高速夹头和高速螺母，适用于高速加工；
2.经过严格的动平衡，满足高转速的要求。
杰雕拖链系统
采用柔性电缆及拖链，显然比用普通的电缆和拖链成本要高很多。但是却可以保证机器的可靠性。机床每时每刻都在运动，电缆被反复曲折，使用一般普通电缆极容易被折断，会出现莫名其妙的故障，而且极难维修。我们采用全封闭的拖链系统来保证电缆的绝对安全。
四分区真空台面 (选配)
真空吸附台面大大提高工作效率；而且每个分区都可以单独控制，采用特殊材料制作的密封条，可以防水防油。
产品简述：杰雕专业三维CNC雕刻机是数控机电一体化产品，采用国际标准指令，可以连接CAD/CAM系列软件，能够轻松完成计算机设计的三维雕刻加工，精度高于0.025毫米，技术水平完全等同于美国同类最新设备
产品详细描述：
杰雕高速雕刻机 速度极快，切割10MM亚克力速度可达:18米/分！切割20MM亚克力速度可达:8米/分！一台顶五台！
巨型钢结构，一刀可轻松切割 8 毫米的铜板，5毫米的铝板，钢性极强。
自动对刀功能，只需轻轻一按即可测出加工材料表面原点。
独特的点动（步进）数控功能，可以精确地调整刀尖的位置。
允许在加工过程中动态调整加工速度和落刀速度。
软件控制自动完成多重层面3D加工。
智能化3D电脑数控功能，真正实现三轴线性联动，能够进行快速、平滑的三维立体加工，雕刻或切割。
大容量记忆内存，方便用户快速完成加工。
材料可以沿着前后方向任意延伸，方便加工。
应用行业：广告标牌，工业加工，工业线切割，模具业，木工家具制造，玩具礼品业，建筑沙盘模型，装饰装潢业，PCB制作，印章业等等。
可加工材质：双色板，压克力，有机板，PVC板，工程硬塑料，木材，牛角，大理石，水晶，铜，铝，钢及合成金属等。
机器规格 Specification
注：超大型加工幅面设备，可根据用户需求订造。
机型 Model
杰雕-1313 杰雕-1318 杰雕-1325
材料尺寸 1600×1800 MM 1600×2200 MM 1600×3000 MM
有效加工范围 1300×1300 MM 1300×1800 MM 1300×2500 MM
速 度 0.5 - 300mm/秒
Z轴行程 大于150mm
精度 0.025mm
指令格式
ARTISMAN GL3语言,兼容HPGL 2D,3D指令集
记忆内存 不限（与计算机类似）
接口 标准PCI
电源 交流220V/50HZ
主轴 1500W，变频水冷(其他类型可选）
CNC控制器功耗 500 W
操作环境 温度5-30 度/湿度 35-75%（RH）无空调
杰雕三维CNC机器性能简介
杰雕专业三维CNC雕刻机是数控机电一体化产品，采用国际标准指令，可以连接CAD/CAM系列软件，能够轻松完成计算机设计的三维雕刻加工，精度高于0.025毫米，技术水平完全等同于美国同类最新设备。
杰雕CNC数控机器真正具备三轴线性联动性能，符合国际标准的电脑外设产品，是数控机器产品中的精品。
主要特点：www.cnc868.com
1、速度最快、效率最高
可达到每分钟18米，速度最快，可实现快速加工，自然效率高，相当于购买了3-4台其他品牌设备。
2、导轨寿命长2200倍
设备全部使用直线导轨，直线导轨比较光杠导轨，前者的使用寿命是后者的2200倍，精度10倍以上。
3、精度高
大设备能够雕刻 1 毫米小字，依赖于设备的高精度。
4、钢性好 巨型钢结构
可切割 8 毫米的铜板，自然是设备 Z 轴刚性好；可拆装运输，整机刚性好。
5、幅面最大
幅宽超过 1.6 米，大于同类设备。
6、行程最高
加工行程达 150 毫米，高于其他设备。方便加工第三方的半成品，特殊形状的加工件。
7、功率大
一次下刀轻易切割 3 0 毫米以上厚度的压克力，5 厘米以上的PVC。
深圳广天地数控设备有限公司成立于2004年3月,是一家专业数控设备生产商及广告设备供应商.
深圳广天地数控设备有限公司凭借多年数控设备开发的经验,吸取国内外优秀数控产品的新技术,自行设计研发的“杰克”系列高速雕刻机,杰克刻字机,杰克有机玻璃抛光机,技术领先在同行享有极高地位.
“专业,全面”是我们的经营理念,广天地数控设备有限公司是香港力德全系列雕刻机,激光机,刻字机广东省.云南省总代理,是达翰激光机深圳总代理及服务中心.玛斯特木工雕刻机广东总代理.
主营产品:杰克高速雕刻机,杰克多头雕刻机 杰克木工镂铣机 杰克木门雕刻机 杰克铝板切割机,杰克抛光机,杰克刻字机,香港力德雕刻机,香港力德刻字机,等离子切割机,多头木工雕刻机,达瀚激光机,玛斯特木工雕刻机,木工镂铣机.吸塑机及雕刻耗材.
感谢新老客户对广天地数控设备有限公司的支持,广天地数控设备有限公司将用更好的服务更多的产品,来回报广大用户。
精雕细刻我们更专业！要雕刻用杰克!
