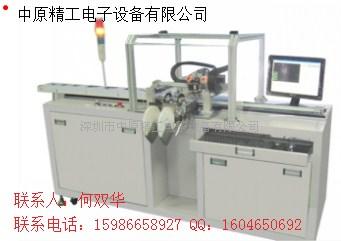

中原精工LED1.2米双头贴片机_贴片机_深圳市中原精工电子设备有限公司

一、设备简介：
      ZH-LED-320自动贴片机是中原精工电子设备有限公司为LED应用企业推出的一款高性价
比的LED自动贴片机。高效率的贴装以及卓越的稳定性有效的保证了产能；成熟的技术，
在保证贴装效果的同时大大降低的生产成本。可满足SMD、以及大功率LED的贴装；
是LED照明灯具企业的最佳选择。

二．机器特点
1.  国内第一家研发LED专用贴片机专业厂家,终身软件免费升级.
2.  独家提供整套LED生产设备成套解决方案!
3.  操作简单：中文图形操作界面，易于操作。编程简洁,可储存编辑好文件,随意调用.
4    维护方便：设计简洁，易于维护。更换配件成本低,维护成本低。
5.  节省用电：普通单相220V,300W，无须稳压电源。
6.  工作环境要求低：无需空调车间，无须专用空压机,,
7.省电、省空间、省专用工程师、维护成本低。

三、参考配置
1、控制系统:工控机+精度运动控制卡+品牌液晶显示器
2、软件系统:中原精工自主研发中文操作系统
3、运动电机:日本山社原装电机
4、贴装吸嘴:双头可更换吸嘴
5、机架材质:A3*3mm制造
6、滑动装置:台湾双层线轨
7、真空储气泵：单个
8、送料器：采用日本雅马哈气动飞达                                                                        贴装效果图

四、应用产品
灯类：1.2米LED日光灯、T5灯、T8灯、3528球泡灯、LED射灯、
亮化类：、LED广告模组、LED软灯条、LED硬灯条、
屏类：LED表贴显示屏

技术参数
商品名称    ZH-LED320自动贴片机
商品规格    ZH-LED220
电源电压    AC220V  50Hz
最大功耗    0.6KW
气源气压    0.5Mpa
气源容量    0.6m3  /min
最大贴片长度    1200mm
最大贴片宽度    250mm
贴片精度    0.05mm
典型贴片速度    8000/CPH
对位方式    机械零点对位
重量    300kg
外形体积    1.95mX0.7mX1.3m
适应LED品种    目前为3528、5050、3014、3020大功率等其他品种可另行设计
气压要求    压缩空气>3KG/cm²（客户自购小型空压机），真空<0.5KPA(机器自带
PCB要求    对于灯条建议拼5-10拼版，宽度<10cm贴片效率较高
