HX-1325B台板雕刻机_木工雕刻机_青岛欣鑫数控精密机械有限公司

适用行业
●    台板雕刻机专业用于缝纫机台板的铣形，2-4个工位可选。
●    木板的镂空：可夹工件最大体积XY1300×  800mm可夹工件最大体积XY200×400mm
机型特点
●HX系列木工机工业设计标准全钢结构，床身经过有限元分析（FEA）和设计，并且所有床身部件在加工前都已消除应力，为机床提供一个刚硬稳定的加工平台。
●设计合理：双头四工位的设计，使机器的工作时间与空间得以充分利用，将工作效率提高到极致；采用先进的Y轴双齿轴齿条传动、速度快、力量大。
●台面实用：气缸控制夹具台面，夹具通过导轨可前后左右四方位调节，适合各种型号的缝纫机台板加工；
部件采用进口直线导轨；双排四列滚珠滑块、承重力大、运行稳定；德国滚珠丝杠、下刀精确的。
●操作方便：采用先进的USB接口式DSP手柄操作系统（可读U盘），完全脱机工作，不占用电脑资源。
●采用嵌入式PCI数控系统，可实现断点续雕、断电记忆功能，完整支持ISO标准的G指令、HP绘图仪（HPPLT）格式和精雕加工（ENG）格式。
●软件兼容：可兼容type3/artcam/castmate/文泰等多种CAD/CAM设计软件生成的加工代码。
●完善的自动注油系统，延长了机器使用寿命。
主要技术参数
                      型号    HX-1325B
结        构    台面结构    气缸控制夹具
    传动结构    方轨+丝杠
工作行程    X轴行程    1300mm
    Y轴行程    2500mm
    Z轴行程    200mm
精      度        重复定位精度    ±0.05mm/m
    运动定位精度    ±0.05mm/m
主    轴    第一主轴功率    7.5kw
    第二主轴功率    7.5kw
    主轴转速      6000-18000rpm/min
速    度          最大空程速度      10m/min
    最大加工速度      6m/min
可夹工件最大体积    XYZ    1300×  800mm
可夹工件最大体积    XYZ    200×400mm
系统分辨率                        ±0.0025mm
整  机  重  量    2000kg
平  台  尺  寸    1400×3100mm
工  作  电  压      380v/50HZ
运  行  指  令      G代码

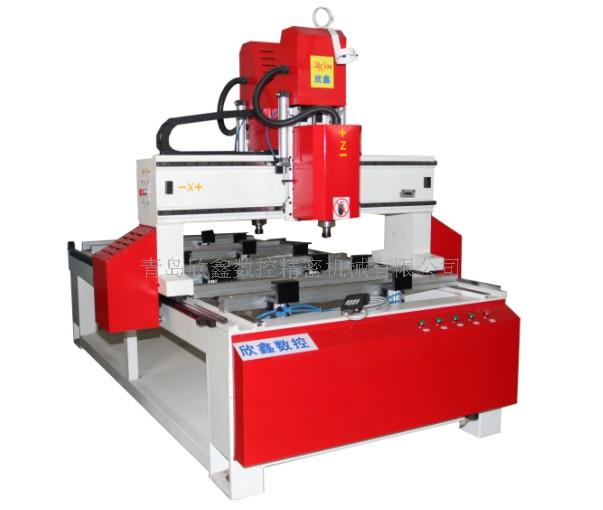

HX-1325B台板雕刻机
