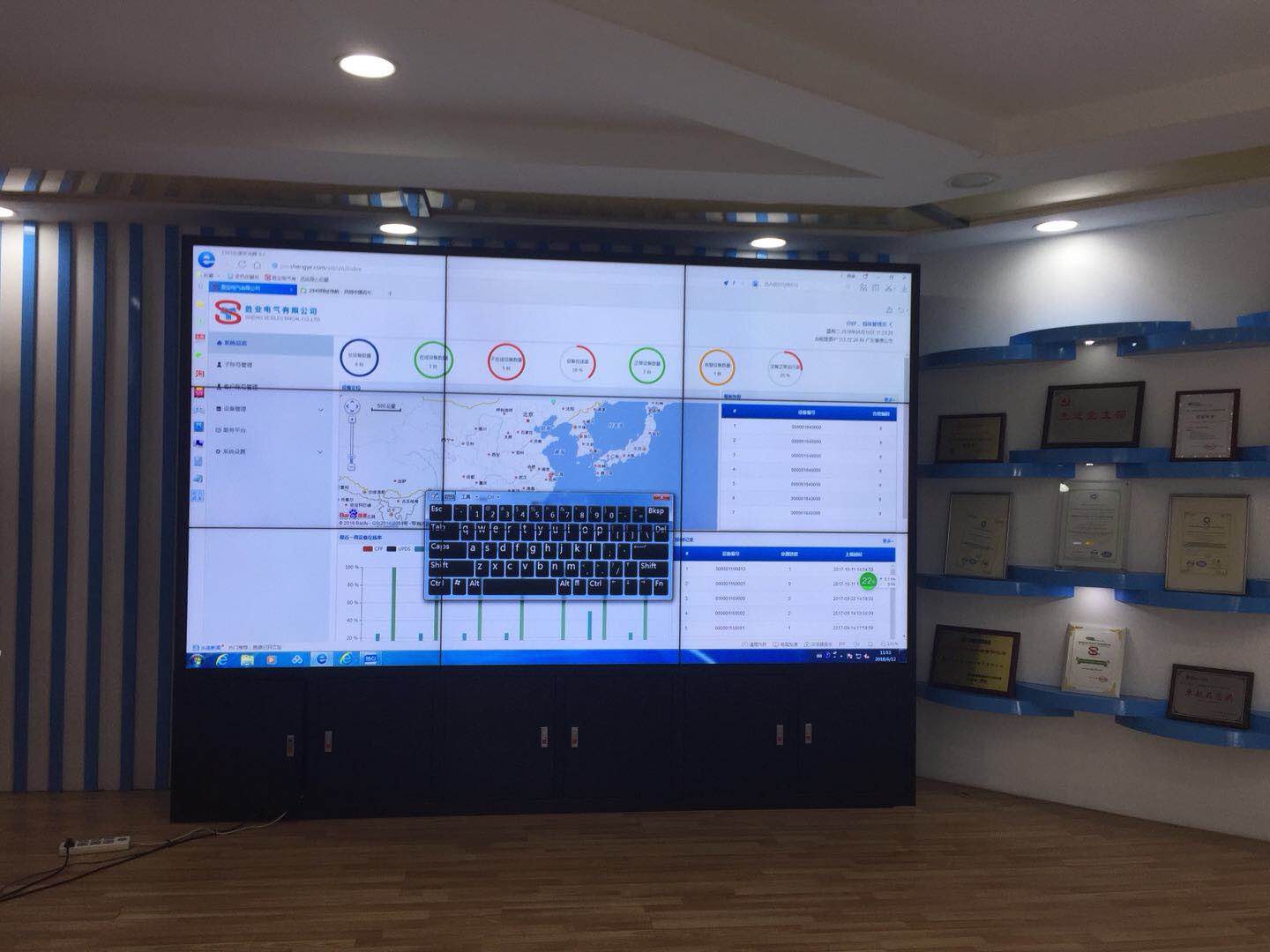

46寸超窄边液晶拼接单元，采用全新京东方原装DID液晶屏，是针对液晶拼接系统而研发的多屏幕视频拼接显示设备，它支持单单元使用和多单元组合使用，组合使用时最多可支持256单元拼接显示一个画面。液晶拼接一体化监视器，采用3D视频处理（3D视频解码、3D数字梳状滤波器）等高速视频处理芯片，同时采用液晶显示技术，10bit视频处理并结合自动亮度、色彩管理、小角度斜线补偿等多项画质增强技术、算法使颜色更加清晰逼真、生动流畅，真正实现了高亮度、高清晰1080P、无重影、无拖尾及完全像素点对点显示，为您呈现图片、运动图象信号的震撼效果。结合特有的软件操作平台，通过RS232控制信号，能简单便捷利用PC机对多屏幕拼接系统显示设备，进行拼接控制和任何单机设置调整。

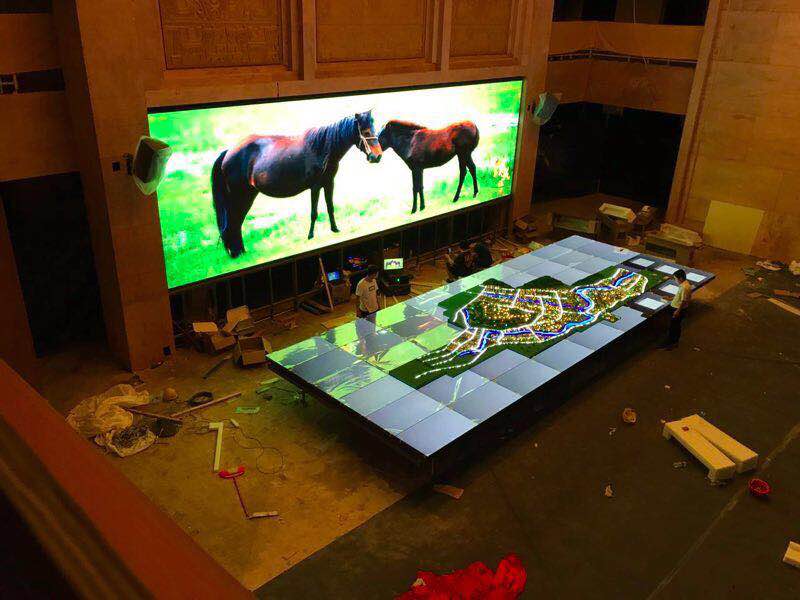

46寸等系列产品，适用于广泛的领域：如KTV、酒吧、商场、广告宣传、产品展示、信息发布系统；视频会议系统；调度以及网管中心；各公用机构调度监控中心；国防、航空航天控制中心；工业实时监控系统等领域等特殊场合。
46寸等系列产品，具有安装方便快捷、简洁，控制简便，工艺性好，操作控制灵活方便等特点。
|
项目 |
型号 |
YY-SX4688V2 |
|
面板 |
分辨率 |
1920*1080 |
|
类型 |
S-PVA WUXGA LED背光 |
|
|
显示对角线 |
46″ |
|
|
可视面积 |
1020*575 |
|
|
屏幕比例 |
16:9 |
|
|
亮度 |
500 cd/㎡ |
|
|
对比度 |
6000:1 |
|
|
可视角度 |
左/右178°， 上/下178° |
|
|
响应时间（灰阶） |
8ms |
|
|
标准颜色 |
16.7M |
|
|
接口方式 |
信号输入接口 |
HDMI*1、DVI*1、VGA*1、RS232*1、USB*1 |
|
信号输出接口 |
RS232*2 |
|
|
信号模式 |
VGA模式支持 |
1920*1080 60Hz向下兼容 |
|
HDMI模式支持 |
1080P、1080I向下兼容 |
|
|
DVI模式支持 |
1920*1080P向下兼容 |
|
|
视频（CVBS） |
PAL/SECAM/NTSC/1.0Vp-p±5% |
|
|
多媒体USB |
支持软件升级及图片、视频、文本等文件播放 |
|
|
整机规格 |
外形尺寸 |
1020*575*115（mm） |
|
双边拼接缝隙 |
拼接缝隙0.88mm |
|
|
重量 |
20KG |
|
|
安装方式 |
壁挂架式、机柜式，吊装式 |
|
|
电源管理 |
电源标准 |
AC100～240V (+/- 10 %),50/60Hz |
|
功耗(MAX) |
160W |
|
|
待机功率(MAX) |
5W |
|
|
特性 |
操作方式 |
RS232控制（RJ45），双环路输出（RJ45），红外，软件设置地址码 |
|
监视 |
指示灯实时监控 |
|
|
温度控制 |
内置温控散热风扇 |
|
|
运行环境 |
工作温度 |
工作温度：0～40 ℃ 工作湿度：10～80％（无冷凝） |
|
环境高度（海拔） |
0～3000m |
|
|
平均无故障运行时间 |
50000小时 |
|
|
辅材 |
系统设备连接线材 |
需定制 |
|
显示单元支架 |
需定制（壁挂支架、落地支架、整体机柜、移动整体机柜） |
|
|
配件 |
电源线*1，拼接控制软件*1，使用说明书*1，保修卡*1 |
