LS-2000 COFDM通讯车实时视频回传系统-应急通讯动中通（全接口）,可应用于电视台无线直播工作站

 典型应用
通讯直播车，直接在车上安装车载无线直播设备LS-2000系统，配合车载播出系统切换系统，能实时将多路摄像头信号，任意切换后通过无线发射，直接在电视台播出机房接收到现场信号，再通过光纤链路，传输到电视发射塔，通过开路电视发射出去，也可以通过有线电视线路传输。老百姓就可以通过足不出户，看到活动场面的实时画面。
车载直播设备传输，具有画面实时，画质音质清晰，设备安装简单，机动性强等优点。相比传统通过有线方式，由于信号的传输不经过任何第三方运营商，没有后续的运营费用，使用之前不需要和联通、电信、移动租用信道或光纤，不需要活动前期长时间的和运营商接洽沟通，即便使用运营商的链路，有些地方也很难随时移动位置进行直播，而且运营商链路受活动地点的诸多限制，有些时候其链路也不一定能达到广播级画质要求。而车载系统甚至在车辆行进过程中，都能实现实时直播和节目播出，而且画质完全达到DVD广播级，声音采用立体声左右声道CD音质直播，若采用我公司高清车载传输设备（SDI高清发射机或HDM高清发射机），则能达到1920×1080全高清直播。
利用国际先进的COFDM调制技术以及龙视数码专利编码技术，最新一代无线图像传输设备，有便携式、船载式、车载式和空中机载式，能实现在高速运动中“非通视条件下”高质量图像的高速实时传输，在大型的军事演习、现场新闻采集、实况转播、实时动态监控等应用领域中使用户获得意想不到的效果！您在室外、室内、车上、船上、空中，都可以将高质量的数字图像信号传到数字无线转播车(Wireless O.B.Van)、数字无线演播室（Wireless Studio）或指挥中心(Wireless Command Center)。该产品使用灵活方便，适合各种应用环境，可根据需要对设备频率（1MHz步进）、功率、调制方式、纠错方式、保护间隔等多种参数进行设置。
    车载式COFDM无线图像发射机，完全符合MPEG-2/DVB-T技术标准,采用COFDM调制技术，通过无线方式将音、视频信号向外发射。接收设备安装在基站上，采用我公司自主研发的LS-2000系列无线高清晰移动接收设备，设备符合 MPEG-2/DVB-T 技术标准 , 设备采用COFDM解调技术，通过无线方式接收从指挥车上发射过来的音、视频信号。 适用于车—车、船—船、车—固定点、船—固定点、飞机—固定点，远距离高清晰图像传输，也可用做远距离图像中继，配合全向天线，空中通视条件下传输距离最远可达50公里以上。 可以根据用户需求，定制 HD-SDI，HDM全高清发射机，支持1080P分辨率。

产品组成（车大功率发射机、COFDM数字接收机）

1、车载大功率射机【发射功率、频率定制】；
2、车载全向吸盘鞭状天线；
3、车载摄像头系统【摄像机不计入传输系统造价】；
4、中心接收高增益全向玻璃钢天线；
5、中心接收馈线线缆；
6、中心接收滤波器；
7、中心图像接收机。

系统图

产品特性
工作频段：330～460MHz，570～670MHz，1.0～1.4GHz，2.3 ～2.7GHz（1MHz步进）
高质量的数字视频处理及MPEG2视频编解码，DVD画质，SDI，HDMI支持1080P全高清
极短的编码延时，端到端为40毫秒
高速移动及多径干扰下的稳定传输（移动速率240公里/小时）
具有空间分集接收能力
发射机提供多接口输入任意切换，数字接口：SDI、HDMI、模拟接口：CVBS（视频+左右声道），接收机SDI、HDMI、CVBS全接口输出
直接发射和接收，无需任何3G、4G信号，无任何运营费用
传输距离1～50公里 定制发射功率和工作频率

应用范围
适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输，可应用于广电、消防、公共安全、交通、海防、海事、水利、人防指挥、应急指挥办、110指挥中心等等行业。它能及时的到达现场，并快速在事发现场组建成一个临时的指挥中心，这样就能更好的进行协调指挥各单位人员。扣板式发射机专用于是电视台、电力抢险、大型活动等现场实况转播等行业，它克服了原来必须使用有线的方式和转播车相连，同时距离也有限制的要求，这样使摄像等更加的方便和自如。

发射机技术指标
符合标准： MPEG-2/DVB-T/DMB-T技术标准
◆工作频段： 200MHz—2.4GHz；
◆调制技术： COFDM
◆载波模式： 2K或8K
◆调制类型： QPSK、16-QAM或64-QAM；
◆压缩格式： MP@ML， 4:2:0、4:2:2、4:4:4 (全兼容)
◆输出功率： 10W-30W （根据需求可以定制功率）
◆传输距离： 10-30KM
◆信道带宽： 2/6/8MHZ
◆码流速率: 2Mbps-15Mbps
◆纠错编码: 1/2;2/3;3/4;5/6
◆保护间隔: 1/4;1/8;1/16
◆音视频编码方式： MPEG-2/H.264
◆参数调节： 调节频率和功率
◆输入接口1：AV信号输入 （BNC接头形式）(以下三种接口任选切换进行传输)
◆输入接口2：SDI信号输入
◆输入接口3：HDMI信号输入
◆输入选择： 按钮选择输入信号,默认为CVBS,开机状态下,接入HDMI或SDI信号,会自动检测并切换信号源
◆加密功能： 选配数字加密功能
◆数据通道： 选配RS232数据传输通道，9600bps
◆语音通道： 选配双向语音
◆视频制式： PAL/NTSC
◆音频模式： 立体声
◆图像清晰度： 标清分辨率720 × 576(DVD标准),全高清FULL-HD1920×1080@30帧
◆端端延时： 200-300ms
◆MTBF ： 连续工作 10000 小时
◆误码率： ≤10-8
◆工作电压： DC12V/AC220V

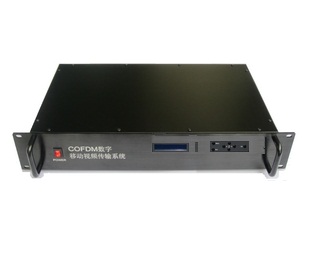

◆外形尺寸： 3U机箱 (发射机)490mm*365mm*145mm
◆存储温度： -45 －＋ 75 度
◆工作温度： -25 － 50 度
◆工作湿度： 相对湿度 85 ％

接收机技术指标
◆接收技术： COFDM/MPEG2/H.264
◆覆盖范围： 全向 360°
◆人机接口： 通过遥控板设置参数
◆接收门限： -96dBm
◆输出接口1： 标准AV信号输出
◆输出接口1： SDI信号输出或HDMI,全高清
◆电源供电： AC220V
◆尺寸： IU 19 英寸标准机箱 / 深度： 340
◆存储温度： -45 －＋ 75 度
◆工作温度： -25 － 50 度
◆工作湿度： 相对湿度 85 ％
