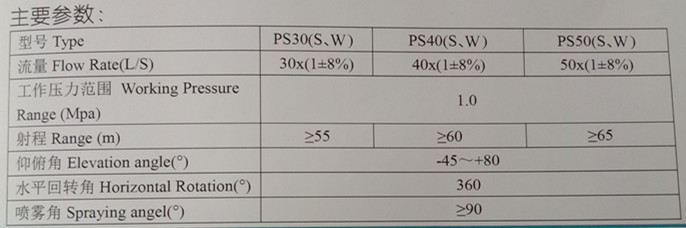

本消防水炮性能范围（按规定点）：配备流量25～50L/S，工作压力范围0.7～1.2Mpa，最大射程≥50～65m。消防水炮的性能参数，详见消防水炮制造厂提供的出厂性能曲线。1.型号意义说明 PS30-50 流量30－50（L/S） 水炮2.消防水炮的组成 消防水炮主要有连接底座、支架出水管、回转体、炮头、仰俯机构等组成，水炮炮头为开花直流式。二、消防水炮性能参数表1 PS系列固定消防炮 型号项目 PS25 PS30 PS40 PS50配套流量（L/S）25304050额定工作压力（Mpa）1.0工作压力范围（Mpa） 消防水炮 0.7－1.2 最大射程（m）≥50≥55≥60 ≥65最大喷雾角（°）≥90仰俯角（°）-30～＋70水平回转角（°）360连接方式法兰连接 三、组装使用方法1、消防水炮开箱后，请取出封存在炮底座中的压力表一个，将其安装在（回转体）上，安图:SP-1所示。2、安装方法：首先将球阀与接座连接，再将球阀与炮底座连接，（也可与快开自泄炮座、消火栓等组装使用；相见（图一：SP-1）和（图二：SP-2）。3、流量的调整方法：用大拇指摁下“流量指针”（离开槽底），双手握住炮头的“双手柄”旋至需要的流量松开大拇指使“流量指针”落入槽内，调整完成；消防水炮如用户无特殊要求，出厂时流量定在50L/S处。消防水炮固定件号5“流量指针”的定位圈出厂前已调整固定好，请不要私自拆卸。4、仰俯操作：首先将件号3“缩紧手轮”松开，握住件号9“操作手把”，做上、下运动即可；也可将调整好的使用角度紧固“缩紧手轮”，固定使用。5、水平回转操作：消防水炮首先将件号6“蝴蝶螺钉”松开，握住件号9“操作手把”，可作水平360度转动使用；也可旋至在所需位置紧固“蝴蝶螺钉”， 消防水炮固定使用。6、使用过程中如发现喷射压力过高（炮的表压）或射程变化变近时，应及时检查炮头内是否有异物堵塞；清理方法如下：用大拇指摁下件号4“定位指针”（离开槽底），面对炮头，双手握住炮头的“双手柄”，逆时针旋转70度左右提出炮头，消防水炮清理完组装复位。4“定位指针”与炮头出厂前已调整好相对位置，请不要私自随意改变。7、消防水炮做定期或已经使用完毕，应及时打开件号8（放水阀），排净炮体内存留水。8.消防炮如与“快开自泄炮座”或“快开调压防冻.防撞地上消火栓”配合使用，安装及操作要求详见（图三：SP-3）和（图四：SP-4）。消防水炮埋入地下深度，安装地区不同，冻土层也不同，签订合同时应注明
