产品详情

名称	低延时小体积COFDM高清远程无人机1080p发射机
型号：	SG-HD103
产品特点：	1)FULL HD的高品质实时视频传输 2)H.264编码压缩，1080i/1080P高清传输 3)COFDM调制技术，码流带宽可达到12Mbps 4)HDMI接口和SDI接口（单选一）， 5)射频带宽4/8MHZ传输高清视频信号。
详细介绍:
HD1080P发射机是一款功能强大的高清发射系统, 采用移动通信的核心技术COFDM(多载波调制技术)，可在高速移动中和城市建筑物遮挡情况下传输实时稳定的全高清数字视频信号。支持全高清1080P格式的H.264编码,支持HDMI/SDI两种高清输入接口(单选一),,支持窄带传输,系统灵敏度高。

技术参数
工作电压 :	DC11V~DC16V
工作电流 :	≤1.1A@DC12.5V
输出频率范围：	250MHz-320MHz/330Mz- 450MHz / 1000MHz --4400MHz，或根据客户要求定制
频率带宽：	4/8MHz可选
输出功率：	28-34dBm功率可调，步进1dB
载噪比C/N：	30dB @ 30dBm
二次谐波 :	>52dBc
加密方式:	AES
调制方式 :	COFDM
星座调制 :	QPSK，16QAM，64QAM可选
前向纠错:	1/2，2/3，3/4，5/6,7/8可选
保护间隔 :	1/32，1/16，1/8，1/4可选
载波模式 :	2K
功率平坦度:	全频段≤2dB，8MHz内≤0.5dB
音视频接口:	HDMI/SDI
信噪比（加权）dB:	≥58
斜场信噪比（不加权）dB:	≥50
SDI :	SDI.HDMI单选一
标准 :	SMPTE 425M (Level A and Level B), SMPTE 424M, SMPE 22, SMPTE 259M-C SMPTE 272M SMPTE 299M
输入幅度 mV:	800±80
HDMI:	SDI.HDMI单选一
版本 :	HDMI 1.3
HDCP协议:	支持
视频编码 :	H.264,最高1920×1080 60P（兼容1080i分辨率）
视频速率 :	500kbps-16.68Mbps自适应
格式 :	YCbCr4:2:2
工作温度 :	-25℃~55℃
存储温度 :	-40℃~70℃
外观尺寸 :	1679025
设备重量 :	515g

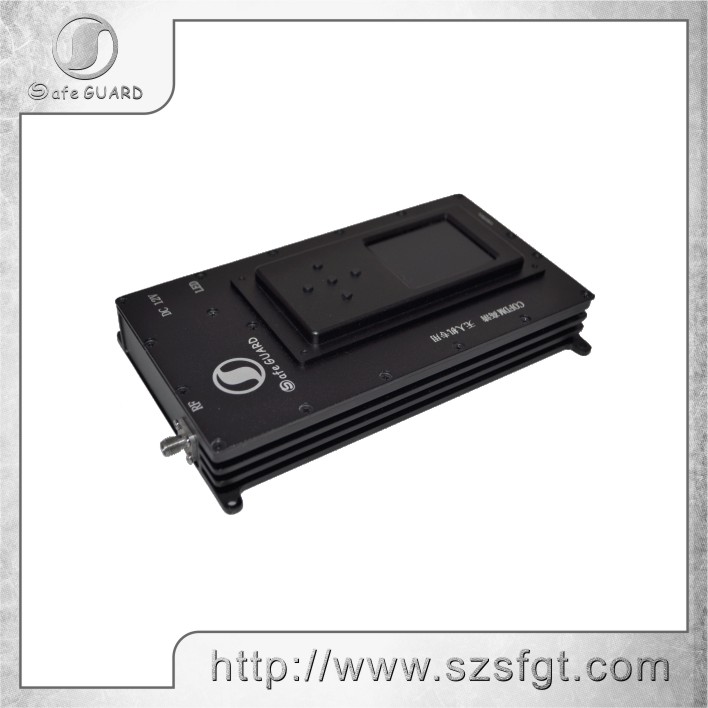

产品示意图：

低延时小体积COFDM高清远程无人机1080p发射机
