产品型号：LS-5854-30DISH
5GHz免申请频段
外接高增益天线
点对点距离达50公+里以上
POE供电，外接高增益强大MIMO天线，超远距离
高达100Mbps有效带宽，适合用作骨干链路或超远距离传输
产品概述
LS-5854-30DISH是一款外接天线的无线微波设备，发射功率28dBm，高接收灵敏度，802. 11 a/n协议，300Mbps，净带宽60～100M以上，微波设备支持802.11n和MIMO技术。为解决点对点或者点对多点应用中对于超远距离或更大带宽等需求，而设计的一款具有高性能、高带宽、多功能、远距离的室外无线微波设备，它含盖了点对点连接（PTP）、点对多点连接、更远距离、无线接力、无线漫游（WDS）等所有无线功能。同时还包括了firewall, VPN, 带宽管理, QoS等。设备具有两个外接天线接口，用于外接MIMO天线。
系统特性
5.8G频段工作，免申请频段
POE供电，施工简单方便
频率通道自动调整，免除了手动修改的麻烦
28dBm输出自动增益控制，高接收灵敏度
点对点和点对多点视频应用，可无缝漫游
最远传输距离达30～100公里或以上
MIMO技术，300Mbps带宽，能够稳定可靠提供高净带宽
更高的有效带宽
主要适用范围
1、 平安城市智慧城市组网和通讯；
2、 企业、大厦、分部与总部之间组网与通讯；
3、 发射塔、通讯基站之间骨干链路通讯；
4、 实时通讯指挥和调度；
5、 森林防火监控系统；
6、 国家自然保护区远程监控；
7、 工厂、矿山、高速公路、电力、电厂、油库、港口、码头无线监控或组网；
8、 小区、工厂智能监控；
9、 其他微波组网联网；
10、10～100公里通讯塔之间传输链路部署；
11、宽带、网络、远程数据、485工业通讯共享与组网；
12、......
系统应用图
技术参数
射频和天线
工作频率: 4900MHz~6100MHz
发射功率: 20dBm~28dBm可调
输出阻抗: 50Ω（N型外接天线接口）
协议标准: IEEE802.11a/n
灵 敏 度: -96dBm@30Mbps -75dBm@300Mbps
调制方式: BPSK,DSSS,OFDM,QAM,16QAM,64QAM,256QAM
天线模式: MIMO双天线,V+H极化
天线增益: 30dBi（需外接）
波瓣角度: V:4°,H:4°@30dBi天线时
数据和工作参数
工作方式: 点对点,点对多点
链路速率: 自动速率调整,802.11a最高速率300M，有效速率超过60～100M
访问方式: 动态轮询
传输视距: NLOS（Frenel传输区域可以有部分障碍）
传输协议: 户外无线协议
带宽控制: 上、下行对称或非对称，客户端软件带宽可控制以1k为单位
支持协议: Nstreme,CSMA/CA,TCP/IP, IPX/SPX,NetBEUI, DHCP, NDIS3, NDIS4, NDIS5, Spanning Tree, Multicast, HTTPS, NTP, SSH
管 理
Web管理: 支持
SNMP代理SNMP MIB: 支持
场强显示: 支持,TELNET,本地串口
安全性
MAC 地址过滤: 支持
防 火 墙: 支持
数据加密: 64-bit WEP/128-bit WEP/WPA/WPA2
硬 件
LAN/WAN RJ45或8Pin航空接头
电 源: 24VDC @ 1.5A,五类线远程供电（PoE）
环境和物理性能
设备耗电: ≤10W
工作温度: -30～80℃
湿 度: ≤95％（非凝结）
尺 寸: 272mm×176mm×120mm
主机重量: 约2.7kg(不含天线)
天线尺寸: 0.6m直径(30dBi抛物面天线)
天线重量: 约4kg(30dBi网格天线)
安装固定: 抱杆直径:?30~?48mm
（用户自备固定抱杆）
保修
1年免费，详情参照保修条例

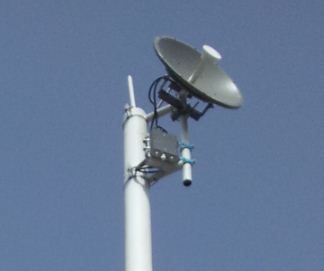

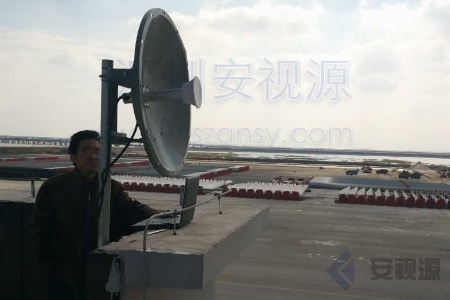

应用案例： 远距离无线骨干链路组网
应用案例：配合视频编码视频解码设备实现广电视频音频节目远距离传输
