1、说明

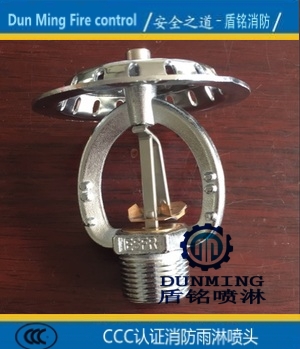

ESFR-202/68℃ P（K=202）早期抑制快速响应下垂型洒水喷头是采用易熔合金焊接件为感温元件的洒水喷头，该喷头具有K=202的流量系数和特殊设计的溅水盘，使喷头喷出大直径、高能量水滴并在其下方形成半球体状水流。这种特性使水滴在冷却由火灾早期形成的热空气的同时能穿透火焰，直接冷却燃烧体，因此该喷头对保护高货垛仓库具有特殊的优势。
该喷头主要用于保护大多数覆膜封装或无覆膜封装的普通材料，包括纸箱包装的非发泡类塑料等货品，货品最大堆高为10.7m.也可用于圆筒状包装纸制品仓库和橡胶轮胎仓库的保护。
产品标准：GB5135.9-2006《自动喷水灭火系统第9部分：早期抑制快速响应（ESFR）喷头》
2、工作原理
焊接式易熔元件喷头的释放机构中的感温元件由两个等长的连接件通过易熔元件焊接层相连，当达到动作温度时，焊点熔断，连接件脱离，启动喷头洒水。通常情况下，喷头入口施加水压产生的力与喷头装配载荷施加在喷头体上的力对热敏感元件都会产生很大的机械压力，焊接式易熔元件喷头采用杠杆原理，减少作用在易熔连接件上的力。这种结构的喷头，机械压力被分解为支柱上的作用力、易熔连接件的机械力和易熔连接部件之间焊剂的负荷，这样使焊剂承受的力较低，可避免达到动作温度所需的焊剂的组分在高应力下造成冷流。
3、技术性能
1） 型号：ESFR-202/68℃ P.
2） 公称口径：φ20mm,连接螺纹R3/4″，供水支管≥DN50.
3） 流量特性系数：K=202.
4） 额定工作压力：1.2MPa.
5） 动作温度：68℃。
6） 安装形式：下垂型
7） 产品结构及外形尺寸：
8） 安装高度与供水压力要求
|
最大室内高度(m)
|
最大货堆高度(m)
|
供水压力要求(MPa)
|
|
9.1
|
7.6
|
≥0.34
|
|
10.7
|
9.1
|
≥0.52
|
|
12.2
|
10.7
|
≥0.52
|
|
*13.7
|
12.2
|
≥0.62
|
