1、说明

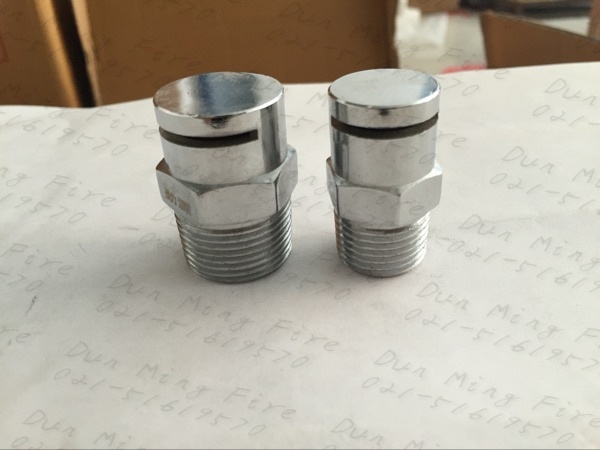

ZSTM型水幕喷头是消防系统中的一个重要部件之一：它通常与雨淋报警阀，供水管网和探测报警装置等 组成水幕消防系统。适用于需要用水幕保护的建筑物、构筑物中大空间的水幕隔断、对窗口、檐口和燃烧体构造的墙面以及建筑物内所设防 火卷帘的冷却保护，也广泛用于石化储罐的冷却防护和危险品码头的防火。
产品标准：GJB5135.13-2003《自动喷水灭火系统第13部份： 水幕喷头》。
2、工作原理
当火灾发生时，探测报警装置进行报警，并且开启雨淋报警阀向管网系统供水，水流经过喷头的喷 嘴时，从半网形开口处按预定方向喷射出密集粒状水滴而形成一个水幕用来冷却保护防火卷帘门，剧院幕布等。也可以起到阻火隔离作用。
3、ZSTM A-T下垂式水幕喷头型号规格：
| 型号 | 流量特性系数K | 喷射角度 | 最小工作压力 | 连接螺纹 |
| ZSTM A-T 28/160 | 28 | 160° | 0.10MPa | Rl/2" |
| ZSTM A-T 40/160 | 40 | |||
| ZSTM A-T 52/160 | 52 | |||
| ZSTM A-T 80/160 | 80 | R3/4" | ||
| ZSTM A-T 115/160 | 115 | R1" |
4、ZSTM B-T窗口式水幕喷头型号规格：
| 型号 | 流量特性系数K | 喷射角度 | 最小工作压力 | 连接螺纹 |
| ZSTM B-T 28/120.180 | 28 | 120度、180度 | 0.l0MPa | R1/2" |
| ZSTM B-T 40/120.180 | 40 | |||
| ZSTM B-T 52/120.180 | 52 | |||
| ZSTM B-T 80/120.180 | 80 | R 3/4" | ||
| ZSTM B-T 115/120.180 | 115 | R1" |
5、型号选型：
ZSTMA-28/160、ZSTMA-42/140、ZSTMA-54/45、ZSTMA-T20/120、ZSTMA-L80-120
ZSTMB-3/120、ZSTMB-5.5/120、ZSTMB-6.5/120、ZSTMB-8/120、ZSTMB-9.8/120、ZSTMB-T10/120、ZSTMB-12/120、ZSTMB-15/120，ZSTMB-20/120、ZSTMB-21.4/120、ZSTMB-23/120、ZSTMB-25/120、ZSTMB-26.5/120、ZSTMB-28/120、ZSTMB-30/120、ZSTMB-33/120、ZSTMB-35/120、ZSTMB-38.7/120、ZSTMB-40/120、ZSTMB-42/120、ZSTMB-43/120、ZSTMB-45/120、ZSTMB-50-120、ZSTMB-50-160、ZSTMB-T52-120、ZSTMB-57/120、ZSTMB-80/120、
ZSTMC-28/120、ZSTMC-28/180、ZSTMC-40/120、ZSTMC-40/180、ZSTMC-52-120、ZSTMC-80/120
