一、概述

GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点

1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;

2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；

3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I2C接口设备编码；

4. 四位段码式液晶显示，显示直观；

5. 低功耗睡眠和自动关机功能；

6. 电池欠压指示功能

三、技术特性

1. 电源：1节9V叠式电池

2. 工作电流≤8mA

3. 待机电流≤100чA

4. 使用环境：

温度：-10℃~+50℃

相对湿度≤95%，不凝露

5. 尺寸：164mm×64mm×37mm

四、结构特征

外形示意图如图1所示（略）

1：电源开关 2：液晶屏

3：总线插口 4：火灾显示盘接口（I2C）

5：复位键 6：固定螺丝

7：电池盒后盖 8：铭牌

9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口

10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口

11：电池盒后盖螺丝 12：保护盖

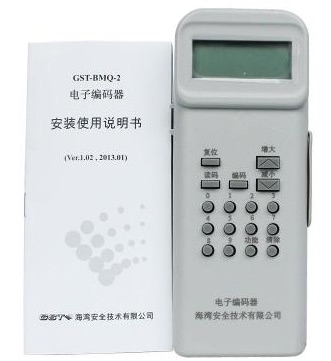

GST-BMQ-2电子编码器
