VSFCG电动送风长管空气呼吸器使用说明

产品介绍：

电动送风长管呼吸器属于作业型呼吸保护装具，主要用来防御吸入有害气体、粉尘、烟雾等污染物质，并有效抵补缺氧危害。对化工、石油化工、制药工业、煤气厂、城建地下施工等行业，在检修塔罐、地下施工等作业环境，用作职工呼吸保护。

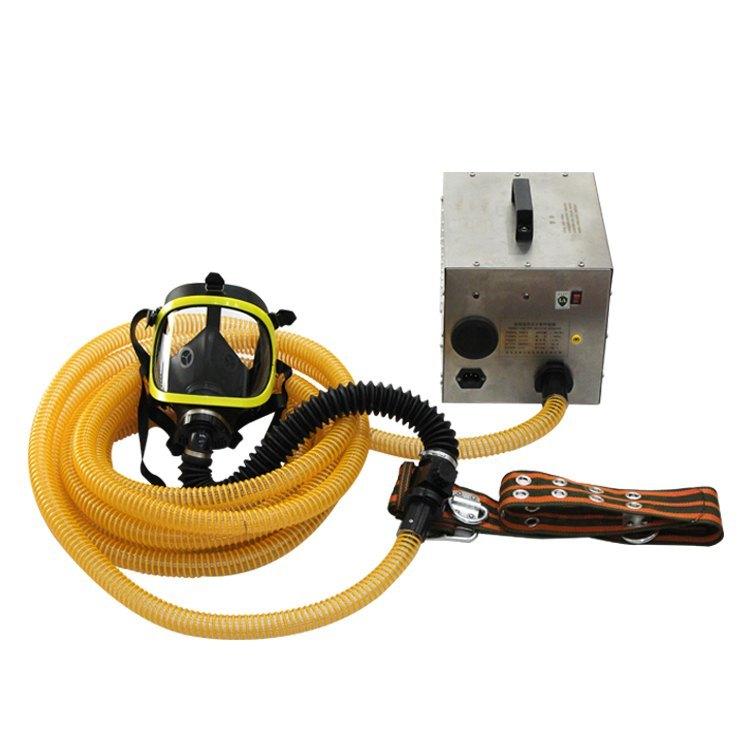

电动送风长管呼吸器由全面罩、0.55米硅胶波纹软管、大流量调节阀、腰带、20米进口长管、送风机组成的。

工作原理：

送风机吸入经过滤的新鲜空气后，经风机压缩后，以大于1300Pa的压力依次送至长管、调节阀、硅胶波纹软管进入面罩；通过调节阀的调节，获得适合作业者强度的供气流量，供给作业人员呼吸；呼气时，通过面罩的呼气阀，将呼出的CO2排出。送风机置于空气新鲜的地方，保证吸入的空气符合人体要求。由于作业人员与环境隔离，从而保障了作业人员的安全。

面罩可选：头罩、全面罩、半面罩

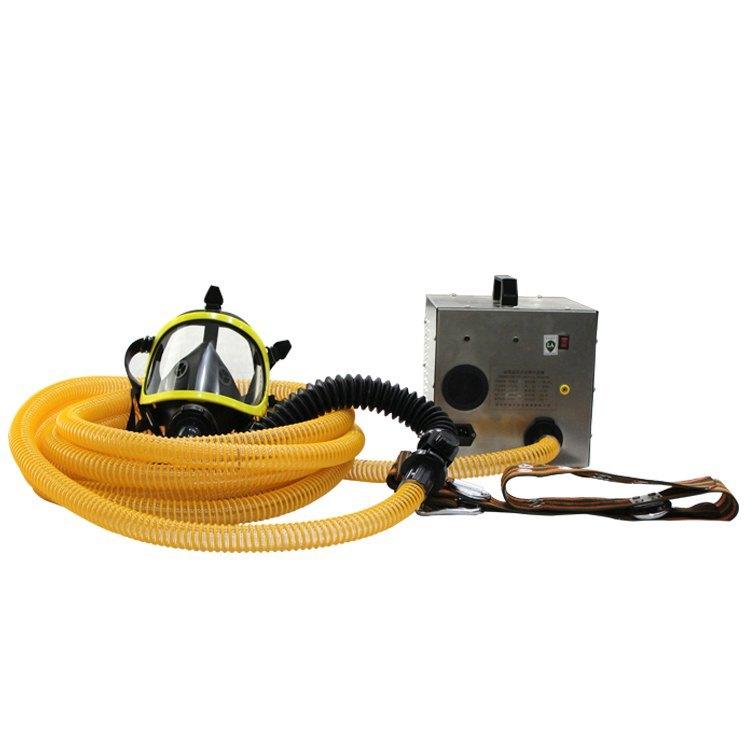

1.全面罩 2.硅胶波纹软管 3.大流量调节阀 4.腰带 5.进口长管 6.送风机

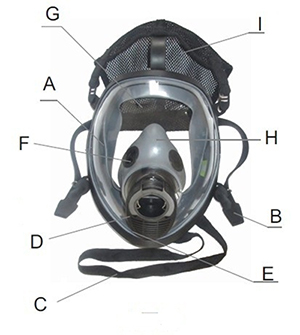

          全面罩

                                             全面罩适合亚洲人脸型，佩戴舒适，密封性好。

    A.球形视窗，内外表面分别经过防雾和硬化处理，视野宽阔，光学性能极佳，透光度高；

    B.阻燃橡胶头带，安全固定；

    C.阻燃化纤编织挂带，长度可调节；

    D.供气阀接口采用插口结构，可与供气阀快速相联接；

    E.呼气阀罩，保护呼气阀正常工作；

    F.吸气阀，安全有效；

    G.密封胶面体采用优质阻燃硅橡胶；

    H.口鼻罩采用优质硅橡胶，降低面罩内吸入的二氧化碳含量；

    I.阻燃网状头罩，佩戴安全舒适。

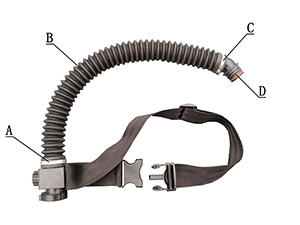

硅胶波纹软管

A.调节端收紧箍

  B.硅胶波纹软管

                                           C.插头端收紧箍

                                           D.面罩插头

硅胶波纹软管为食品级硅胶材质，耐磨耐老化，无气味，长度为0.55米，通径大，内直径达34MM，保证了作业人员的呼吸顺畅。两端用过专用的收紧箍分别与调节阀和面罩插头牢固联接，面罩插头插入面罩时弯曲一定角度，方便了作业人员的作业要求

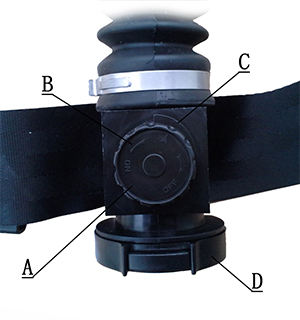

大流量调节阀

大流量调节阀通过转动调节旋钮A,可调节管路

送风的空气流量，当其用于自吸式长管呼吸器时，可

逆时针转动旋钮，到无法转动为止，此时通气流量最

大。当其用于连续送风长管呼吸器时，可按图所示，

旋钮上得箭头B方向，转向ON方向时，流量增大；

转向OFF方向时，流量减小。根据箭头相对于流量符

号C的位置，即可大致判断流量的大小。

A、旋钮

B、箭头

C、流量标志

D、快速卡口（大通径快插结构）

     大流量调节阀的一端与硅胶波纹软管联接，另一端为大通径快插结构的快速卡口，使用时与进口长管端部的通用插头快速联接。大流量调节阀采用增强型工程材料制成，固定于腰带的适当位置。

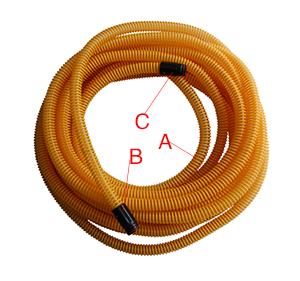

进口长管

    进口胶管A为食品级工程塑料胶管，无气味，强度高，耐磨，抗踩踏，两端装有通用的大通径快插结构的快速插头B,插头上套有密封用的红色硅胶O型圈C，材质为增强型工程塑料，牢固可靠。

                                         长管的一端与大流量调节阀相联接，另一端与过滤器支架相联接。

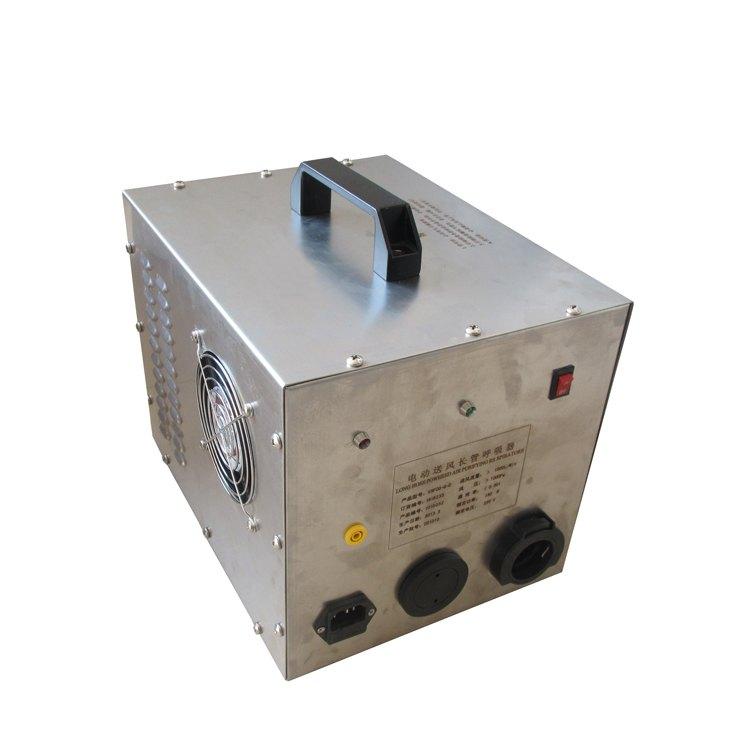

送风机

                                 A散热风机          B电源指示灯

                                          C工作指示灯       D工作开关

                                          E接地插座          F电源插座

                                          G过滤器座          H快速插口

                              送风机在F电源插座处插入电源线（如下图）并接通220V后，B电源指示灯亮，将工作开关E按至ON位置，工作指示灯C亮，同时送风机和散热风机A开始工作，送风机通过H过滤器座内的过滤器吸入空气，经送风机压缩后，从H快速插口送出，快速插口H与图6进口长管的快速插头快速联接。

主要技术参数

送风机功率                   180W

送风压力                     ＞1300Pa

过滤器过滤精度               15μm

整机泄露率                   ≤0.05%

吸入气体中CO2含量           ＜0.1%

总视野                       ＞70%

吸气阻力                     ＞-1000Pa

呼气阻力                     ＜-1000Pa

面罩插头弯曲角度             150度

硅胶波纹管长度               0.55M

硅胶波纹管通径               32MM

进口长管标准长度             20米

整机通径                     25MM

送风机净重                   7.3KG

净重                         12.6KG

毛重                         13.8KG

包装尺寸                     60*47*29
