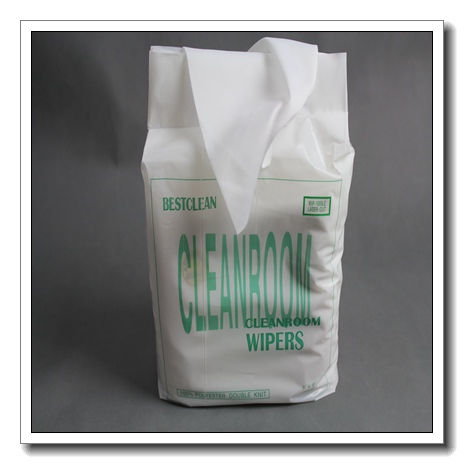

产品简介亚超细纤维无尘布产品采用激光切割、封边。布料克数：95克-180克左右。极高的柔软度，对被擦物体表面无伤害。18MΩ的DI水清洗，100级无尘室包装。微尘产生非常低，纤维脱落极少。极低离子含量，耐腐蚀、耐化学溶剂，适合于半导体、液晶显示、光学仪器等制造流程。超细纤维抹布是用100%完全连续的超细纤维互锁双织布成，抹布的四边采用了特殊的封边技术，极大限度地防止纤维脱落和微尘的产生。产品在Class100无尘室清洗、包装，适用于100-10000级净化室。 适用范围无尘纸适用于：半导体生产线、微电子生产、LCD显示、LCD显示、线路板生产、PCB产品、丝网印刷、实验室无尘车间生产线。 种类按产品型号分类有：1009 系列聚脂纤维无尘布， 2009 超细纤维无尘布、3009 超细纤维无尘布、3009A 超细纤维无尘布、4009 超细纤维无尘布、mf 超细纤维无尘布、4008 亚超细纤 维无尘布、5009 亚超细纤维无尘布、6009 亚超细纤维无尘布、7009 超细纤维无尘布、8009 超细纤维无尘布、 1809 超细纤维无尘布、 9009 防静电无尘布、 高密度超细纤维无尘布 KC-1、 KC-2；按尺寸大小及包装：常规包装为 9 英寸、6 英寸、4 英寸等。 结构材料 1、优良的除尘效果，配合有防静电功能； 2、高效吸水性； 3、柔软不会损伤物体表面； 4、提供足够的干、湿强度； 5、离子释出量低； 6、不易引起化学反应。 7、可选封边：超音波、激光、冷裁。 适用范围：半导体装配、航空制造及维修、实验室、电子行业、电脑组装、光学仪器制造、LCD液晶显示,精密仪器、光学产品、航空工业, 及线路板生产线等；特适用于无半导体工业，电子工业生产的10级-10000级净化厂房。 8、采用18MΩ超纯EDI清洗，在最先进的100级无尘室里包装；四边采用镭射封边，毛、纤维减少、落尘量低、离子释出量低 9、优良的除尘效果，配合有防静电功能；高效吸水性， 柔软不会损伤物体表面；提供足够的干、湿强度； 使用说明 1.使用和拆包的时候，需要带上无尘手套和口罩。 2.无尘布既可以蘸上溶剂进行擦拭，也可以直接进行擦拭，用于方便。 3.擦拭使用的时候，要将无尘布的四边都包在内部，不可用无尘布的边缘进行接触擦拭物的表面面积。 4.在高端的无尘布使用时，必须要在洁净的环境下进行拆开内部包装袋，并在拆包之前要将包装袋进行清洁干净，特别是开口处一定要保持整洁。 5.在操作中使用时，无尘布一定要保持平整，不可以搓揉，在移动擦拭时，要尽量将布的纤维以及擦拭表面时做到完全接触，也要确保按同一个方向进行擦拭，不可以来回的重复擦拭。 产品参数高吸水性：超细纤维采用桔瓣式技术将长丝分成八瓣，使纤维表面积增大，织物中孔隙增多，借助毛细管芯吸效应增强吸水效果。快速吸水和快速变干成为它的显著特性。强去污力：直径0.4μm的微纤维细度仅为真丝1/10，其特殊的横断面能更有效地捕获小至几微米的尘埃颗粒，除污，去油的效果十分明显。 联系人：王小姐
