线路故障定位监测系统
一、客户需求
当今社会是一个服务型社会，人们在享受他人提供的服务后，都会给对方的服务进行打分或给出评价，电力公司也一样。电力公司服务的好坏与其发电量多少没有太大关系，重点在于当线路出现故障时，电力公司处理故障的态度、速度及故障对人们的生活与工作造成的影响程度来判断。因此，电力公司要获得好评就需要在故障发生时，用尽可能短的时间恢复供电，线路故障定位监测系统的使用将是不二选择。
二、工作原理
线路故障定位监测系统可安装于变电站内外连接、线路分支及终端厂等位置，利用传感前端对线路电流进行实时监测，并将采集到的数据通过无线通讯网络上传至监控中心，经中心软件分析后以图像及数字的形式显示在屏幕上，供监控人员调用查看；当探测到线路电流发生异变时，系统还将立即发出报警，同时向设定人员手机发送告警信息，提示相关人员线路故障所在，需快速进行抢修工作。
三、功能与特点

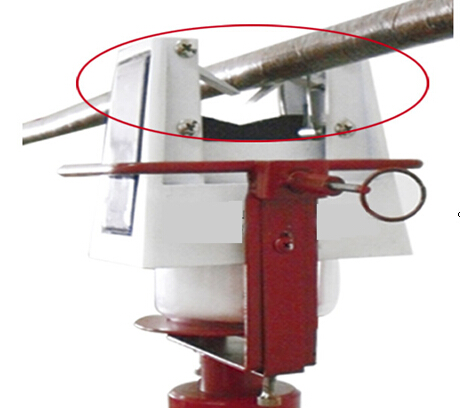

1、通讯式故障指示器技术参数
? 故障指示器动作准确率：大于90%
? 线路电压：10kV
? 绝缘耐压：125kV
? 短耐受电流能力：31.5kA/2s
? 适应环境温度：-30℃~70℃
? 翻牌/闪光夜间可视距离：≥300m
? 翻牌显示可动作次数：无限次（太阳能取电）
? 连续闪光时间：≥5000小时
? 闪光时间间隔：≤5s
? 无线通信距离：≤100m
? 重量：≤550g
? 电池寿命：＞10年
? 装置使用寿命：＞10年
? 抗风能力：风力150km/h不可松脱
? 防护等级：IP68

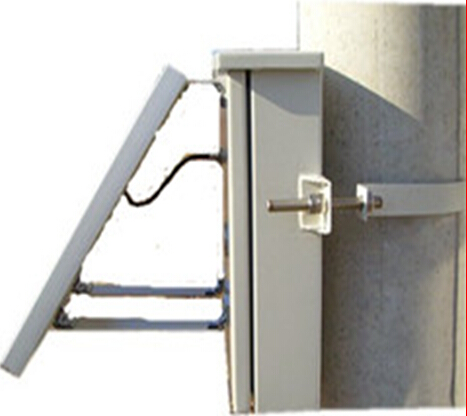

2、通信终端技术参数
【工作电源】
? 配置太阳能电池板为蓄电池充电
? 太阳能电池标称功率：12W
? 太阳能电池工作电压：18V
? 蓄电池使用寿命：大于5年
? 阴雨天气下连续工作时间：>15天
? 静态功耗：不大于0.02W
【通信】
? 通信方式：以太网、串口、无线公网等
? 通信规约：IEC60870-5-101、 IEC60870-5-104或CDT等
? 使用寿命：8-10年
【适应环境】
? 抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
? 防护等级：IP54
四、技术参数
|
名称 |
技术指标 |
|
工作电源 |
|
|
静态功耗 |
不大于0.02W |
|
主电源 |
太阳能电池12Wp |
|
后备电源 |
铅酸电池12V 12Ah（可选配锂电池3.3V） |
|
使用寿命 |
>5年 |
|
通信 |
|
|
远方通信 |
无线短消息、GSM/GPRS、以太网、串口、光纤、载波等方式与主站通信 |
|
通信规约 |
IEC60870-5-101、 IEC60870-5-104或Modbus等 |
|
适应环境 |
|
|
环境温度 |
-40℃~+70℃ |
|
海拔高度 |
<2000m |
|
环境湿度 |
5%~100% |
五、总结
我国架空线路采用祼线架设，由于自身的老化及外界因素的干扰，线路发生故障的现象时有发生，给输电线路的安全运行带来了不少问题。线路故障定位监测系统的批量使用，可快速、有效地指出线路故障所在，避免巡线人员做过多的无用功，从而大大提高相关人员工作效率，为线路安全运行提供一份有力保障。

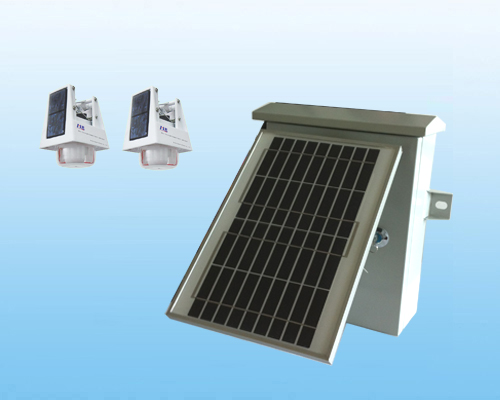

六、案例图
