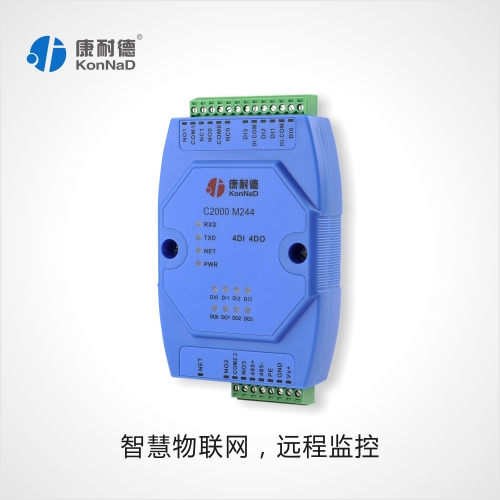

M244为4路数字量输入（DI）和4路数字量输出（DO）采集控制设备，DO为2路C型继电器和2路集电极开路输出。采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集模拟量数据。
1.2 技术参数
|
数字量输入接口 |
DI |
4路干接点输入 |
|
DI保护 |
过压小于240V ，过流小于80mA |
|
|
数字量输出接口 |
DO |
2路C型继电器 2A 30VDC/1A 125VAC(0,1路） 2路集电极开路输出30V 500mA(2,3路） |
|
DO保护 |
过压小于60V,过流小于500mA |
|
|
网络通信参数 |
接口类型 |
RJ-45 |
|
速率 |
10/100M自适应 |
|
|
通信协议 |
Modbus TCP |
|
|
嵌入协议 |
ARP，ICMP，IP，TCP，UDP，DHCP,DNS |
|
|
设置方式 |
设置程序 |
|
|
串口通信参数 |
波特率 |
9600 |
|
数据位 |
8 |
|
|
奇偶效验 |
无 |
|
|
停止位 |
1 |
|
|
流量控制 |
无 |
|
|
地址 |
1-255 |
|
|
串口保护 |
串口ESD保护 |
1.5KV |
|
串口防雷 |
600W |
|
|
串口过流，过压 |
小于240V，小于80mA |
|
|
电源参数 |
电源规格 |
9-24VDC (推荐12VDC) |
|
电流 |
200mA@12VDC |
|
|
浪涌保护 |
1.5kW |
|
|
功耗 |
小于2W |
|
|
电源过压，过流 |
60V，500mA |
|
|
工作环境 |
工作温度、湿度 |
-25~85℃，5~95%RH，不凝露 |
|
储存温度、湿度 |
-60~125℃，5~95%RH，不凝露 |
|
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
|
保修 |
5年质保 |
4路数字量采集，4路数字量输出采集模块
本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。
特点：
→4路数字量输入；
→4路数字量输出；
→模拟量输入；
→I/O与系统完全隔离；
→采用Modbus TCP通信协议；
→RS485接口可作为扩展接口，连接MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等模块；
→电源具有良好的过流过压、防反接保护功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→方便安装。
