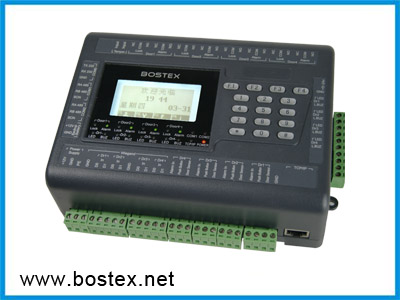

八门智能网络控制器_控制器_武汉博太科智能科技有限公司

[特性]

  ◆  采用  32位ARM9芯片和嵌入LINUX操作系统，主频200MHZ
◆  可直接通过TCP/IP与计算机相连，无须通过TCP/IP转换器,  通讯速率可达100M
◆  可实行对8扇门的进出管制
◆  卡片容量10万张，事件记录10万条
◆  采用Flash数据备份，掉电后数据可保存10年
◆  如遇系统故障，可恢复最近的10万条记录
◆  可通过TCP/IP、232接口实现在线升级
◆  具有通讯线路电压自动侦测功能。若有通讯中断,  则报警，从而有效防止人为破坏
◆  集成PLC功能，使智能安防和自动控制联动更易实现
◆  智能上锁。当系统探测到门打开后又关闭的情况下，可以自动将门上锁
◆  超级用户卡功能。在突发事件或者系统出现故障的情况下，可使用超级用户卡将门打开
◆  可分别设置进/出是否要密码管制和时区管制
◆  可实现控制器内各扇门的互锁管制
◆  通过CE和公安部认证

[产品功能]

功能
说明

刷卡开门
连接韦根读卡器或485读卡器至BSDC

刷卡+密码开门
(1)  直接连接万能读卡器至控制器,无需通过BSDC
(2)连接万能读卡器至BSDC
(3)连接中文按键读卡器至BSDC，通过韦根或485接口
(4)连接按键读卡器至BSDC，通过485接口
(5)密码开门和卡号输入开门只能任选其一
(6)刷卡+密码开门：4位密码；密码开门：8位密码

密码开门

卡号输入开门

指纹开门
连接SK系列指纹读卡器至BSDC，通过韦根接口。同时可实现其他开门方式,包括：刷卡+指纹，ID号+指纹，指纹+密码，刷卡+指纹+密码，ID号+指纹+密码，刷卡，刷卡+密码，密码，卡号输入等

超级用户卡开门
在突发事件或者系统出现故障的情况下，可使用超级用户卡将门打开

外接韦根26/34读卡器
可直接连接两路韦根

自由韦根设定
可以。配合远距离读卡器使用时，可设置电池低电压报警

外接按键读卡器
通过BSDC可连接(1)HID韦根按键读卡器  (2)SK系列按键读卡器  (包括中文按键读卡器、SK100K按键读卡器(3)  SK系列万能读卡器

外接BS指纹读卡器
通过韦根接口连接至BSDC

外接BSDC
可连接8个BSDC,分别控制8扇门的进出

外接BS1000  I/O智能控制器

与计算机通讯
(1)  232,485或TCP/IP,通过拨号开关设置232或485
(2)  通过键盘设置控制器ID地址
(3)  通过键盘设置控制器IP地址、子网掩码和网关
强行开门报警
有

开门超时报警
开门延时可设为1-255秒。出厂默认为5秒。可取消该报警输出

脱机增加删除卡片
有

双卡认证
有

密码输错管制
当刷卡+密码开门时，如果重试的次数大于设定值，该门将锁定不能打开，直到锁定时间到后才能再次使用

同卡延时
0~255秒可调。出厂默认为0

时区管制
32组时区表

假日管制
有

卡片挂失
有

卡片有效期管制
有

自动开门时区
有

反潜回
有，可进行反潜回重置和反潜回区管制

卡号输出字节
可设为1-4。默认为3

卡号显示方式
可设为HEX,DEC,ABA,默认为ABA

通讯监控
有

密码管制和时区管制
可分别设置进/出是否要密码管制或时区管制

防撬报警
有

开门超时复位记录
有

终端电阻
通过拨号开关，设置是否需要终端电阻

485读卡器ID地址
通过控制器可修改485读卡器ID地址，需连接SKDC

互锁
可设置任意两扇或多扇门的互锁管制

电源监控
主电源掉电报警以及备用电池低电压报警

传感器设置
设置与门磁有关的参数。包括门磁的常态值、是否随门状态关闭、灵敏度以及记录是否要依门磁动作而确认

外接蓄电池
可以


[技术参数]

参数
说明

CPU
ARM9，工作频率可达20MHZ

操作系统
LUNIX

卡片容量
10万张

卡片响应速度
当控制器存储10万张卡片时，响应速度少于1秒

存储容量
10万条记录,  64M  SDRAM和16M  NOR  FLASH

串口
3路串口，可通过拨号开关在232和485之间切换

TCP/IP
1个,  与计算机通讯，10M/100M自适应

USB
2个Master  USB

IIC
1

SD卡
1

JTAG
1

操作键盘
128x64  dots  LCD,  4x4键盘

TTL  输入
16个，用于PLC

模拟信号输入
7

继电器输出
8个，可直接驱动外部设备，12V/10A，用于PLC编程和系统联动

TTL  输出
8个，5V/300mA，用于PLC编程和系统联动

韦根读卡器
2

复位开关
有

防撬开关
有

蜂鸣器
有

时钟供电电池
CR2032,3V

供电电压
9-30V/400mA

环境温度
-10~50  ℃

尺寸
240  X  180  X  30mm

外壳
阻燃ABS,  浅灰色



[应用范围]

◆  门禁控制和管理
◆  停车场控制和管理
◆  考勤管理
◆  通道管理
◆  环境监控管理
