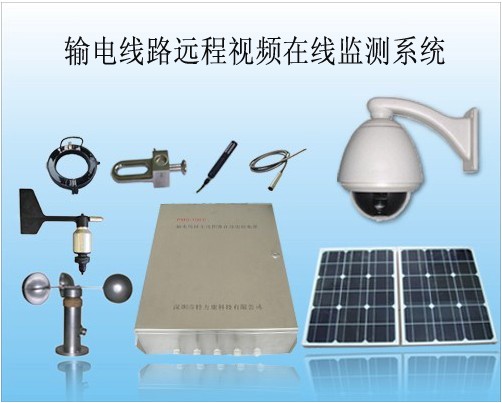

      输电线路在线监测系统（TLKS-PM-EG/C/3）
一、概述
    输电线路在线监测系统主要用于监控特高压输电线路运行情况、诊断输电线路设备状态。输电线路在线监测系统（OMDS），通过各种探测器，探测到输电线的温度、湿度、风速、风向、泄漏电流、覆冰状况、视频图像或图片等数字化信息，通过GPRS/CDMA通道，上传到特高压输电线路状态在线监测监控中心，同时可通过内部网登录各种内部管理系统和调度自动化系统。监控中心设有LCD拼接大屏幕系统，各种在线监测数据、图象、视频和抢修车辆位置等信息能直观显示在大屏幕上，使监控人员能及时监控设备运行情况，准确判断设备状态和现场情况，指挥车辆和专业人员处理各种输电线路的检修和抢修工作。
二、输电线路在线监测系统的工作原理
    输电线路在线监测系统（OMDS），通过各种探测器，探测到输电线的温度、湿度、风速、风向、泄漏电流、覆冰状况、视频图像或图片等数字化信息，通过GPRS/CDMA通道，上传到特高压输电线路状态在线监测监控中心。
三、输电线路在线监测系统的主要功能
1．能探测空气温度；2．能探测线表温度（高压终端场专用）；3．能探测湿度；4．能探测风速和风向；5．能探测气压；6．能探测雨量；7．能探测绝缘子的泄漏电流，计算出污闪告警；8．能探测覆冰的厚度，计算覆冰告警；9．能上传视频图像或图片，实时监控现场；10.具备太阳能供电；11．具备防雷击设计；12．设计防腐、防高磁、防高圧；13．传输通信通道可以兼容PRS、CDMA、3G、Inter  或性能更优越的通讯形式
四、输电线路在线监测系统的主要技术参数
名  称    技        术        指          标
工作电压    DC12V
功率    6W（瞬间  MAX：30W）
通信方式    GPRS、CDMA、3G、Inter  或性能更优越的通讯形式
温度    范围：－40℃～+60℃；
精度：±0.5℃；
气压    范围：    550～1060  hPa；
准确度：±0.3hPa。
湿度    范围：10～90%RH，  精度：  ±3%  RH；
风速    范围：  0～60m/s；
精度：  ±(0.5+0.03)，为标准风速值；
风向    范围：    0～360°
分辨率：±3°
准确度：±5°。
雨量    降水强度：0～4mm/min；准确度：±0.4mm。
泄漏电流    范围：    1mA-10A
精度：    小于  3%
采样率：0～10kHz
平均无故障时间    50000H
