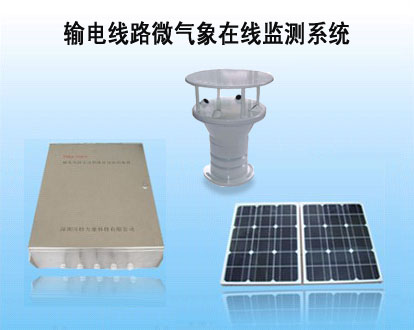

                                    输电线路微气象在线监测系统
一、概述
    输电线路微气象在线监测系统是一套针对输电线路走廊局部气象环境监测而设计的多要素微气象监测系统。可监测环境温度、湿度、风速、风向、气压气象参数，又可根据用户需求定制其他测量要素、并将采集到的各种气象参数及其变化状况，通过3G/GPRS/EDGE/CDMA1X网络实时的传送到专家分析系统中，专家分析系统可对采集到的数据进行存储、统计与分析，并将所有数据通过各种报表、统计图、曲线等方式显示给用户。当出现异常情况时，系统会以多种方式发出预报警信息，提示管理人员应对报警点予以重视或采取必要的预防措施。
二、输电线路微气象在线监测系统的主要功能
1、数据采集前端为扩展工业级或工业级产品，适用于各种恶劣的气候环境。
具有对杆塔安装点的局部环境的温度、湿度、风速、风向、大气压指标的实时监测。
2、具有对温度、湿度、风速、风向、大气压指标的特色曲线统计报表，提供按照设备编号、时间坐标等多种条件查询功能。报表上可以随鼠标点实时显示该点的温度值，且具有报表中当前温度、最高/最低温度等特色图元显示.
3、利用运营商已有的3G/GPRS/EDEGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。
4、前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。
5、系统采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。
6、防雷及防线路闪络设计，机壳经过杆塔与大地连接，各种传感器全部采用防雷器件。
7、系统采用低功耗设计，动态调整设备功耗达到节电要求。
8、采用系统接地抗干扰设计，数据采集信号双端差分输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。
三、输电线路微气象在线监测系统的主要技术参数
名称    技术指标
工作电压    DC12V
功率    6W（瞬间最大:30W）
通信方式    3G/GPRS/EDGE/CDMA1X
风速    测量原理：超声波
测量范围：0－60  米/秒
分辨率：0.1  m/s
测量精度：±0.2  米/秒  (当风速在  0～5  米/秒范围内)
风向    测量原理：超声波
测量范围：0  ～  360°全方位，无盲区
分辨率：0.1°  度
精确度：±3°  度
温度    测量原理：二极管结电压测温度
测量范围：-40～+123.8℃
分辨率：0.1℃
测量精度：±0.3℃  典型值
湿度    测量原理：电容式
测量范围：0－100%  RH
分辨率：0.05%
测量精度：±2%  RH  典型值
气压    测量范围：10－1100  HPa
测量精度：±  0.5HPa    （25℃）
分辨率：0.1HPa
其它参数    防护等级：IP64
防爆等级：本安型  IA级
工作温度：－40℃  ～  ＋70℃
工作湿度：R  5%  ～  100%
防冰冻：三个月的盐雾、冷凝试验后无腐蚀
防沙尘：参照  MILSTD810E
EMC：IEC61000-4-5
电源：12－30VDC    50mA
规格    直径170mm，高度250mm；金属外壳，重量约2.5KG
