供应300米无源双绞线视频传输器，双绞线视频传输器_无源视频传输器

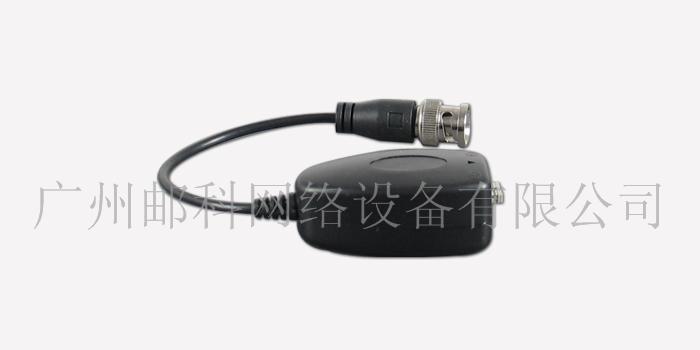

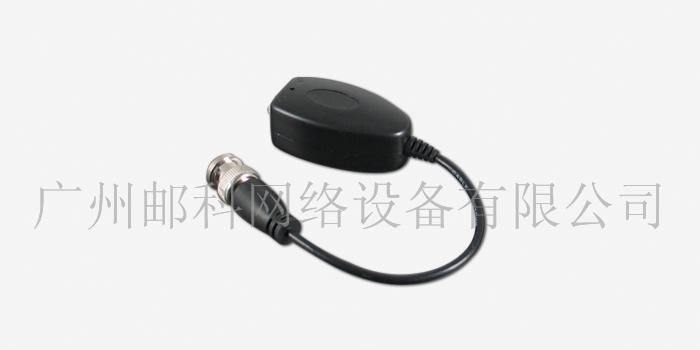

YK-US802B是一款主要应用在安防、教学等领域的高清晰AV信号无源双绞线视频传输设备，它使用五类或五类以上非屏蔽双绞线作为传输介质，能够实时传输彩色或单色PAL  NTSC  SECAM等制式的基带视频信号。

　　在实际工程中，我们采取两个YK-US802B（配成一对）组合起来使用，可传输一路视频、音频或控制信号，传输距离为0－300米，双绞线质量好时可达600米。YK-US802B也可以与YK-US801AR、YK-US804AR配对使用，传输距离在600－900米。YK-US802B（干扰抑制及抗电磁辐射能力较强，可以在各种干扰情况较复杂的环境里使用，并且也不对外界产生电磁干扰，是相当环保和经济的。同时，五类或五类以上非屏蔽双绞线中共有的4对线，每一对线都可以传输一路信号，可以使电话、RS485控制数据、音频、多路视频甚至低压电源共缆传输。与传统视音频传输方案相比，采用无源双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，广州邮科产品的性能更强，稳定性更好，性价比优势更为明显。

【双绞线视频传输器产品特点】

★传输效果好：实时传输清晰的AV信号，视频效果质量高。

★传输距离远：无需电源传输距离300米。

★安全性能高：干扰抑制，3级防雷，耐火耐高温，抗静电、低EMI、线路瞬态冲击保护。

★外观设计科学：带线头，便于安装在硬盘录像机上，接口方便美观、SMT表贴工艺设计。

★安装简便：无需使用工具，徒手可安装。

【双绞线视频传输器产品性能参数】

外观尺寸：225mm×20mm×22mm  (带线含BNC接头)

外壳材料：ABS塑料机身

外观颜色：黑色亚光

重量：74克(一对，含包装)

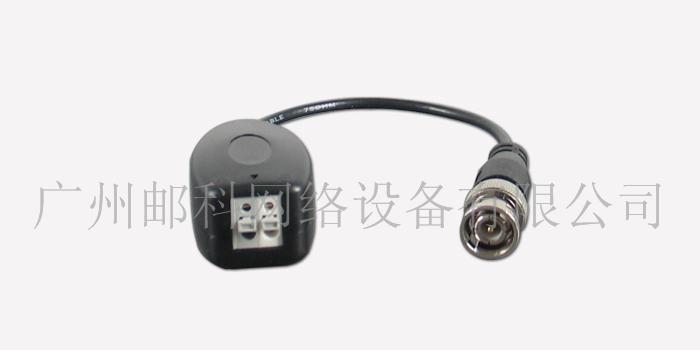

输入输出：BNC接口、UTP+/-  卡线接口

输入信号：1－2Vp-p  非平衡输入

输出信号：1－2Vp-p  平衡输出

视频传输距离：0-300米  (CAT-5/5E/6  UTP)

防雷抗干扰：内置抗静电/感应雷击保护

视频

频率响应:DC  to  6MHz

共模抑制比:0  to  6MHz  60dB(典型)

阻抗:同轴电缆（BNC公头）  75欧姆

              UTP（非屏蔽双绞线）  100欧姆

线缆要求

线缆类型：非屏蔽双绞线对、24-16AWG

线缆类别：5类或5类以上

线缆阻抗：100±20欧姆

分布电容：小于62pF/m

DC环路电阻：18欧姆/100m

电源要求

无需电源

环境要求

工作温度：  -20℃～70℃

相对湿度：  0～95%（非冷凝)

储存温度：  -40℃～150℃

瞬态抑制

差模4000V?10\700us
