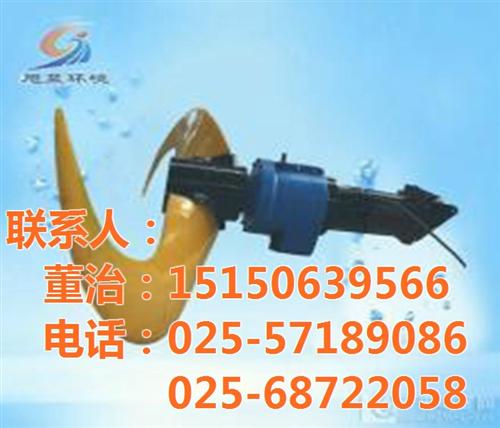

QJB型潜水搅拌机使用说明书——必读

一 前言

   为了更好地使用本公司生产的QJB型系列潜水搅拌机，在安装使用前，请认真阅读以下说明。

二 用途

   混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中，搅拌含有悬浮物的液体；污水、废水、污泥水的混合和均匀；稠化过程；污泥脱水过程；传热优化；污水池清洁；防止颗粒在池壁和池底的凝结、沉淀；去除悬浮物；创建水流等。

三 适用范围

   潜水搅拌机可在下列条件下正常连续运行：

1、更高介质温度不超过40℃；

2、介质的PH值在5~9；

3、介质密度不超过1150kg/m3；

4、长期潜水运行，潜水深度一般不超过20m。

   如有特殊要求，请与本公司取得联系。

   警告！  潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！

四 性能特点

1、结构紧凑，体积小，重量轻，操作维护简单，安装方便快捷，使用寿命长。

2、叶轮经优化设计，效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护优质轴承，具有油室泄漏检测和电机绕过热保护功能，使电机的工作更加安全可靠。

5、两道机械密封。

6、潜水搅拌机用与不用导流罩均可。导流罩可略提高效率并控制水流喷射动作。

五 选型注意事项

   为保证潜水搅拌机取得优佳运行效果，请使用方提供如下资料：

1、运用目的。

2、池型及尺寸。

3、搅拌介质的特性，包括粘度、密度、固体物含量等。

六 装配与安装

   潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。潜水搅拌机可在水平面内绕导杆偏转的更大角度为±60°。吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。当池深H > 4米时，应在导杆中间添加一支撑架。客户定货时，请提供池深H，以便厂方加工时确定导杆尺寸及支撑架的数量。

   用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧，严禁用兆欧表检查控制电缆，以避免损坏水泵内部的电器元件，应用万用表检查控制电缆线；

   电压一定要在铭牌上标出的额定电压±5%的范围内，如果电源离水泵的距离较远时，应考虑线损，电缆的截面积要加大，接头应尽可能少，且接头处应做密封处理，以防漏水；

   导杆应与水平面垂直，可采用铅锤校正。吊钩在吊装潜水搅拌机时，叶轮端较水平面上仰5°~10°；

   通过链条的调节，使得起吊钩和潜水搅拌机的起吊重心在同一垂直线上，使潜水搅拌机沿导杆放下；

   潜水搅拌机在使用中不得转动角度，请在安装时调整好角度再运 行； 潜水搅拌机应放置在限位板上，或直接放置在池底，使钢丝绳不受力； 潜水搅拌机的更小潜入深度不得低于1.1米。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

潜水搅拌机安装注意事项

◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；

◎吊钩在起吊潜水搅拌机时，叶轮端较水平面应上仰5°-10°

◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

潜水搅拌机安装系统

潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。

　　当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平卖弄内可绕导杆旋转的更大角度为正负60°起 吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。安装系统二用导向钢绳替代导杆，具有运输方便，现场安装简单等特点。该系统 从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬 臂池顶的安装条件下更显得操作方便可靠。

　　客户订货时，请提供池深H及池形图，以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢起吊底座外，多台搅拌机可公用一套起吊装置。
