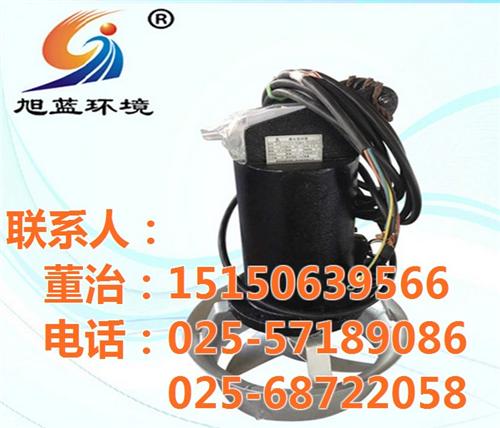

三、QJB型高速潜水搅拌机差异化方案

       为适应多样化市场，满足用户对配置和价位不一样的需求，搅拌、推流设备实现“市场细分，技术细分，配置细分”的差异化方案。即将市场细分为高端和一般；产品分为9000系列和6000系列；配置分为高级和专用。9000系列产品配置高级机械密封、高级轴承、玻璃钢叶轮、V锥吸振式耦合座等高质量配件，实现高可靠性、高性价比、高使用寿命的高品质要求，满足高端市场用户高级次、高价位的需求，并替代进口；6000系列产品配置专用机械密封、专用轴承、不锈钢叶轮、通用耦合座等专用配件，实现超越市场同类产品性能和质量的要求，满足一般市场用户可靠、耐用和普通价位的需求。

四、QJB型高速潜水搅拌机工作原理

       经驱动旋转的叶轮，搅动液体产生旋向射流和轴向推流，形成的射流，利用沿着射流表面的剪切力来进行混合，使流场以外的液体通过摩擦产生搅拌作用；形成的推流，利用轴向推力将受控流体向前输送。在旋向射流和轴向推流共同混合、搅拌和推流作用下，形成体积流，应用大体积的流动模式获得必要的水体流速和需要的工艺流场。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

QJB型潜水搅拌机选型注意事项

    为保证取得更佳效果，请使用方提供如下资料：

      1、运用目的

      2、池型

      3、池尺寸

      4、介质特性包括粘度、密度、固体物含量等。

      5、搅拌机所需要的配套功率是按容积大小，搅拌液体的密度、粘度和搅拌深度而确定的，根据具体情况应采用一台或多台搅拌机。

      6、搅拌机必须完全潜入水中工作，不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作。

      7、选型问题，请与供应商联系。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

推流式潜水搅拌机产品技术要求

5  要求

5.1  基本要求

5.1.1  推流式潜水搅拌机应符合本标准的规定，并按照经规定程序批准的图纸和技术文件制造。

5.1.2  工作环境

推流式潜水搅拌机在下列条件下应能保证正常运行：

a）搅拌介质温度为0℃~40℃；

b）搅拌介质pH值为6~9；

c）搅拌介质的密度不超过1150kg/m3；

d）更大潜入水深不大于20m；

e）使用电压（交流）380V±20V。

5.1.3  材料

5.1.3.1  所有材料应耐腐蚀。

5.1.3.2  机座、端盖等材质的机械性能和耐腐蚀性能应不低于HT200牌号铸铁。

5.1.3.3  轴及外露紧固件材质的机械性能和耐腐蚀性能应不低于2Cr13牌号不锈钢。

5.1.3.4  叶轮应采用高强度、耐腐蚀的材质。如采用不锈钢材质，其机械性能和耐腐蚀性能不低于1Cr18Ni9。

5.1.4  外观

5.1.4.1  机身外表面应平整光滑、色泽一致。如采用涂覆时，涂层厚度应在150μm~250μm之间，且附着牢固。

5.1.4.2  推流式潜水搅拌机上应固定明显的红色转向标志，指示叶轮的旋转方向。

5.1.4.3  推流式潜水搅拌机的引出电缆应符合GB 5013.4的规定。

5.1.5  叶轮

5.1.5.1  叶轮转动应灵活、平稳、无卡滞。

5.1.5.2  直径小于等于800mm的叶轮应做动平衡试验，直径大于800mm的叶轮应做静平衡试验，精度等级应符合GB/T 9239中G6.3级规定。

5.1.5.3  叶片表面应平整光洁，并对几何形状及尺寸进行检测。叶片的断面形状误差与名义尺寸偏差不得大于3‰。

5.1.6  机械密封

5.1.6.1  推流式潜水搅拌机及其配套的潜水电机应采用双向机械密封结构。

5.1.6.2  潜水电机的机械密封性能应良好，无渗漏，防护等级应符合GB/T4942.2中IP68级的规定，绝缘等级应符合GB/T 12785中F级的规定。

5.1.6.3  推流式潜水搅拌机的机械密封性能应良好，内腔应能承受0.2MPa下历时10min的压力，无渗漏。

5.1.7  潜水电机

5.1.7.1  潜水电机应符合GB/T 2818的规定。

5.1.7.2  潜水电机的电气性能保证值的容差应符合JB/T 8857中的规定。

5.1.7.3  潜水电机的定子绕组对机壳的绝缘电阻，冷态时应不小于50M?。

5.1.7.4  在频率为50HZ、额定供电电压为380V时，电机的定子绕组应能承受试验电压有效值为1760V、历时1min的耐电压试验而不被击穿。

5.1.8  安装要求

5.1.8.1  机轴的径向跳动允差不得大于0.2mm，轴向位移允差不得大于1mm。

5.1.8.2   叶轮端面摇摆允差，直径小于等于800mm的叶轮不得大于3mm，直径大于800mm的叶轮不得大于5mm。

5.1.8.3  叶轮径向跳动允差，直径小于等于800mm的叶轮不得超过3mm，直径大于800mm的叶

轮不得超过8mm。

5.2  性能要求

5.2.1  水力学性能

5.2.1.1  在规定的试验条件下，水体推流搅拌的工作有效区内的流速应大于0.3m/s。

5.2.1.2  在水体推流搅拌的工作有效区内（保持流速≥0.3m/s的条件下），推流式潜水搅拌机的轴向有效推进距离应符合表1和表2的规定。

5.2.1.3  在水体推流搅拌的工作有效区内（保持流速≥0.3m/s的条件下），推流式潜水搅拌机的水体截面有效扰动半径应符合表1和表2的规定。

5.2.1.4  每种规格的推流式潜水搅拌机都应进行水力学性能试验，并依据试验结果给出该规格推流式潜水搅拌机的特定的流场图。

5.2.2  安全可靠性

5.2.2.1  起吊推流式潜水搅拌机的提升机构，正反向皆应升降灵活轻便、无卡阻现象，并能在任意位置自锁。

5.2.2.2  推流式潜水搅拌机的无故障运行时间不小于4000h。

5.2.2.3  推流式潜水搅拌机的设计寿命不小于15年。减速机传动装置的设计寿命为75000h，轴承设计寿命不低于100000h。

5.2.2.4  推流式潜水搅拌机应设有过电流、欠电压保护装置，应设置密封泄漏保护装置。

5.2.2.5  推流式潜水搅拌机的电控设备应符合GB/T 3797的规定，采用户外箱式防护等级，应达到G
