1：旋流管的几何结构
旋流管由入口段、收缩段、分离段、出口直管段四个回转体按照顺利连接。这四段又被称为：涡旋腔室段、大锥端、小锥段、尾直管段。
在入口段有一个或者多个切向入口，用以输入待分离的液体混合物。入口段的顶面有一个溢流出口，用以排出较轻的组分。出口段的尾部是底流出口，用以排出较重的组分。
水力旋流器是一种“利用流体压力产生旋转运动的装置”。
水力旋流器的工作原理应该包括三个部分：首先，集切向输送流体的静压力产生的旋转运动；继而，在该旋转运动中完成输入物料的空间规律性分布;最后，经特殊的结构设计完成分离。

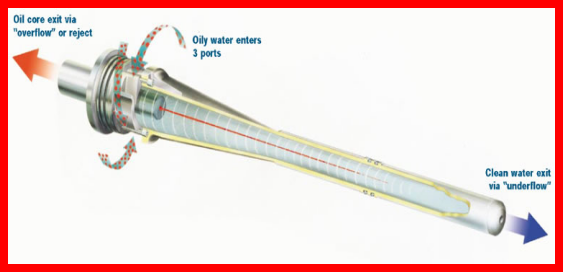

液体混合物从入口沿切向流进入口段后，产生高速旋转。由于混合物中轻重组分的密度不同，在离心力的作用下，重组分将向旋流器回转壁面处运动，并在壁面附近浓集，在旋转过程中，逐渐向底流出口运动，最终排出旋流器。与此同时，轻组分将向旋流器中心轴处运动，形成中心核，并向入口方向运动，从溢流出口排出。这样就实现了轻重组分的分离。
水力旋流器的突出特点：
a、占地面积小。
b、重量轻 。不到常规设备重量的1/5。
c、分离效率高。一般达到85%，最高95~99%
d、可靠性高。无运动部件；维护简便。
e、流量调节范围宽。
f、安装方向不受限制。
g、工艺流程简单。可取消大量的管线和昂贵的沉降装置。

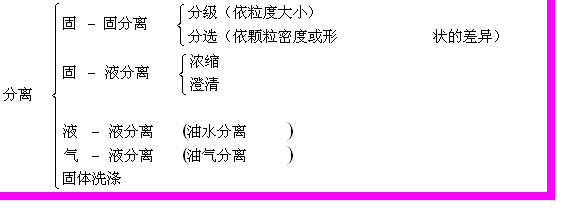

水力旋流器在分离领域的应用
