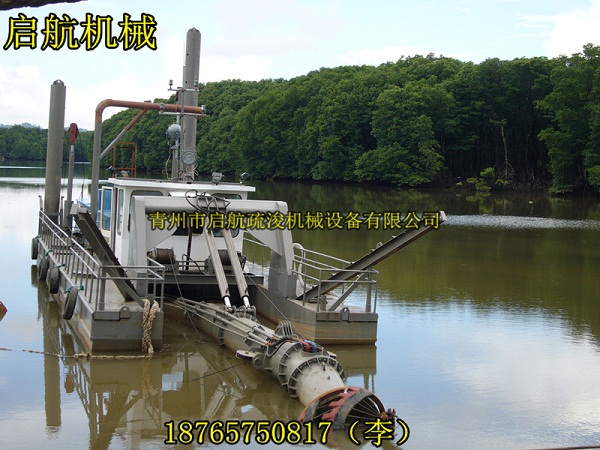

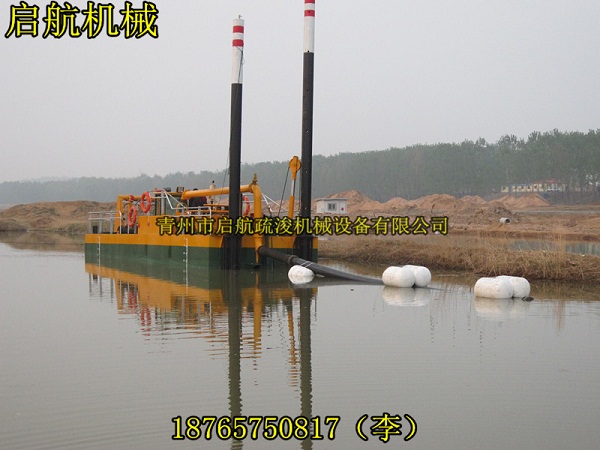

1、绞吸式抽沙船主要技术参数
船长 22m
船宽 4.5m
型深 1.5m
下抽深度 13m
输送距离 200m以内
2、船体设计
= 1 \* GB2 ⑴ 本船船体结构为分体绞吸式抽沙船，能适用平板车、货车长途运输的要求。可以在水边现场陆地拆卸和拼装，拼装后可形成一艘完整的抽沙船。
本船船体拼装结构由三个箱体组成：
船体尺寸：长*宽*高=22m*1m*1.5m
机舱尺寸：长*宽*高=10m*2.5m*1.5m
= 2 \* GB2 ⑵ 钢板材料：
钢板厚：底板8mm
钢板厚：两侧6mm
船面厚：船面4mm防滑板
船体内置结构为：框架龙骨结构
两侧浮体配有2吨油箱两个
= 3 \* GB2 ⑶ 船体处理：
钢材经喷砂处理，苏丹红底漆1层、面漆1层

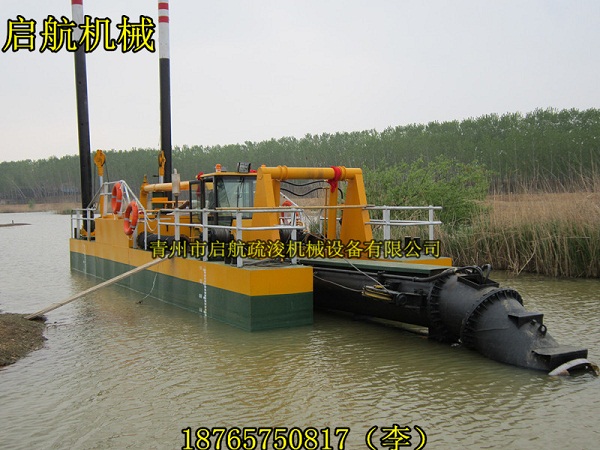

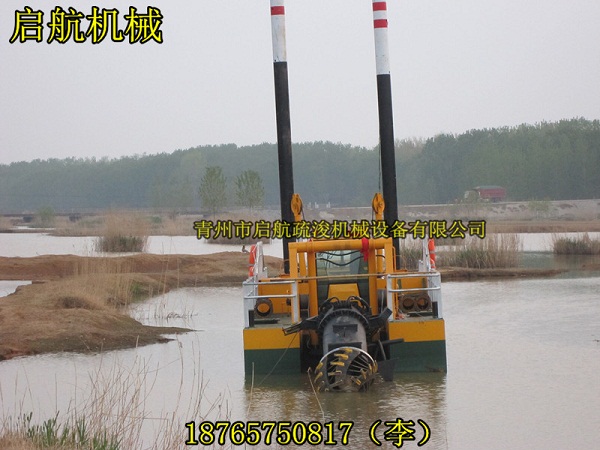

3、液压环保绞刀总成
闭合绞齿式绞刀，绞刀外直径800mm，刀片5片，绞刀转速0-36r/min。刀片和刀齿均用耐磨合金钢铸造。刀齿可拆卸。
配用扭矩8000N.M减速五星马达带动绞刀
配有环保绞刀罩，防止泥水混合物扩散
4、主柴油机
生产厂家 ：潍柴动力股份有限公司
主柴油机型号：TD226B船机
输出功率 ：75kw（102马力）
转速 ：2100r/min
气缸数 ：4缸
油耗 ：9kg/h
5、辅柴油机
生产厂家 ：潍柴动力股份有限公司
辅柴油机型号：TD226B-4C
输出功率 ：60kw
转速 ：1500r/min
气缸数 ：4缸
油耗 ：7kg/h
6、挖泥泵
材质 ：高铬合金泵，沃曼技术
型号 ：100KZ-G（6寸进口，4寸出口）
总流量 ：200m3/h
扬程 ：30m
进口直径 ：150mm（进口管道150mm）
出口直径 ：100mm（出口管道100mm）
泵转速 ：650r/min
7、齿轮箱
生产厂家 ：杭州发达齿轮箱集团
型号 ：杭齿120
速比 ：2:1
8、液压系统
液压阀、液压泵、表具、滤芯、高压管道总成一套
液压系统包括：液压绞刀、液压固定桩、液压卷扬机
9、液压绞车
*桥架绞车（一台）
拉力60KN,绳速0-20r/min，绳粗φ20mm，液压马达驱动
*横移绞车（两台）
拉力40KN,绳速0-20r/min，绳粗φ16mm，液压马达驱动
10、定位桩
采用直径200mm壁厚15mm铁管做支架，长度15米，两根，液压油缸驱动
11、其余配套设施及小配件
栏杆一套、工作灯一个、救生衣和救生圈一套、螺丝、钢丝绳、电线等小配件
12、操作室
操作室一间，PLC控制，可全部控制挖泥船的操控，可监视发动机等设备的运转情况，座椅一个。
