QJB型潜水搅拌机使用说明书——必读

一 前言

   为了更好地使用本公司生产的QJB型系列潜水搅拌机，在安装使用前，请认真阅读以下说明。

二 用途

   混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中，搅拌含有悬浮物的液体；污水、废水、污泥水的混合和均匀；稠化过程；污泥脱水过程；传热优化；污水池清洁；防止颗粒在池壁和池底的凝结、沉淀；去除悬浮物；创建水流等。

三 适用范围

   潜水搅拌机可在下列条件下正常连续运行：

1、更高介质温度不超过40℃；

2、介质的PH值在5~9；

3、介质密度不超过1150kg/m3；

4、长期潜水运行，潜水深度一般不超过20m。

   如有特殊要求，请与本公司取得联系。

   警告！  潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！

四 性能特点

1、结构紧凑，体积小，重量轻，操作维护简单，安装方便快捷，使用寿命长。

2、叶轮经优化设计，效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护优质轴承，具有油室泄漏检测和电机绕过热保护功能，使电机的工作更加安全可靠。

5、两道机械密封。

6、潜水搅拌机用与不用导流罩均可。导流罩可略提高效率并控制水流喷射动作。

五 选型注意事项

   为保证潜水搅拌机取得优佳运行效果，请使用方提供如下资料：

1、运用目的。

2、池型及尺寸。

3、搅拌介质的特性，包括粘度、密度、固体物含量等。

六 装配与安装

   潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。潜水搅拌机可在水平面内绕导杆偏转的更大角度为±60°。吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。当池深H > 4米时，应在导杆中间添加一支撑架。客户定货时，请提供池深H，以便厂方加工时确定导杆尺寸及支撑架的数量。

   用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧，严禁用兆欧表检查控制电缆，以避免损坏水泵内部的电器元件，应用万用表检查控制电缆线；

   电压一定要在铭牌上标出的额定电压±5%的范围内，如果电源离水泵的距离较远时，应考虑线损，电缆的截面积要加大，接头应尽可能少，且接头处应做密封处理，以防漏水；

   导杆应与水平面垂直，可采用铅锤校正。吊钩在吊装潜水搅拌机时，叶轮端较水平面上仰5°~10°；

   通过链条的调节，使得起吊钩和潜水搅拌机的起吊重心在同一垂直线上，使潜水搅拌机沿导杆放下；

   潜水搅拌机在使用中不得转动角度，请在安装时调整好角度再运 行； 潜水搅拌机应放置在限位板上，或直接放置在池底，使钢丝绳不受力； 潜水搅拌机的更小潜入深度不得低于1.1米。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

潜水搅拌机使用中的特点与优势

随着技术的改革与创新，潜水搅拌机的优势越来越明显，下面就给大家介绍一下潜水搅拌机的结构特点以及分别有怎样的优势：

　　1、潜水搅拌机的内置腔油润滑动密封系统，密封可靠，永远不受污水中污物的影响。

　　2、组合式防卡死滑移机构，提升机构上设计轴套定位式双轴承防尘滑轮，确保滑轮本身转动灵活，不会发生轮缘摩擦两面支撑件的情况;设备尾翼上设计适度的移动滑轮组，使其不存在与导轨发生自锁的现象，保证滑移顺畅。

　　3、潜水搅拌机的底座式承力方式，设备重力由底座承受，运行稳定，避免了传统的导杆承力方式而引起的晃动和振动。

　　4、微型潜水式传动箱，结构紧凑、传动平稳、体积小、重量轻、效率高、故障少、寿命长。

　　5、潜水搅拌机的导轨式底座支撑结构，既是提升导向机构，又是吸振耦合座承力支撑，提升滑移稳定，支撑受力简洁可靠，抵抗侧向偏心而引起的冲击载荷能力强。

　　6、一般配置和优良配置，适合用户需求。

　　7、潜水搅拌机的电缆线设置防拽拉保护装置，该装置有两部分组成，一是水下进线密封处辅助保护机构，保护进线密封不被拽拉损坏;二是水上防电缆线脱落机构，保护电缆线不会掉落、不会被叶轮缠绕。

　　8、潜水搅拌机的桁架式带水安装装置，该装置为国内外首创，应市场用户要求而开发研制，直接在水上固定安装设备。

　　9、帮助用户科学选型，配置合理化功率。

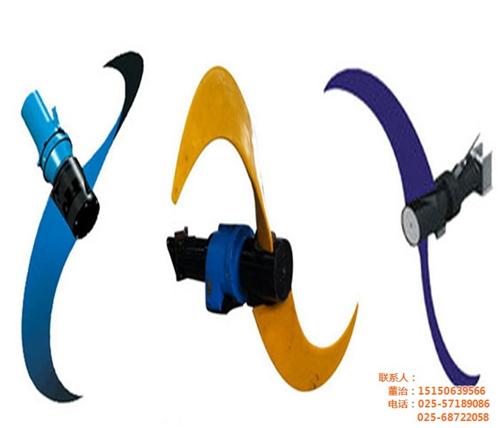

　　10、潜水搅拌机的玻璃钢叶轮，高强度复合材料，整体式成型、耐腐蚀能力强、水阻小、重量轻、效率高，几何中心对称性好、动平衡度高，为国内外首创。潜水搅拌机在污水处理厂适用，潜水搅拌机的工艺流程中推进搅拌含有悬浮物的稀泥浆、污水、工业过程液体等，能够创建水流，使搅拌功能加强，不让污泥进行沉淀，在市政以及工业污水处理工艺流程上发挥了很重要的作用。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

QJB型潜水搅拌机使用说明书——必读

注:

1 潜水搅拌机的专用安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;

2 安装系统Ⅰ只适用池深＜4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机，其中Ⅰ-1可在水平方向和垂直方向进行调节；

3 安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m，导杆可沿水平方向绕导杆轴线旋转，更大转角-60°~+60°

4 当池深大于4米时，应在导杆中间增加一支撑架；

5 支撑架和下托架与池壁、池底均用钢膨胀螺栓固定，无需预留孔； 6 客户定货时请提供池深及池型图，以便确定导杆尺寸和支撑架数量；

7 安装系统材质采用不锈钢和碳钢防腐供选择；

8 多台搅拌机可共用一套起吊系统。

1、搅拌机的安装

   将导杆和吊架按要求用胀锚螺钉固定好。

   装上减振块和滑套。

   用手摇葫芦提起搅拌机，将滑套套入方型导杆中，在搅拌机就位前，检查升降是否灵活自如。

   缓慢均匀地放下搅拌机，确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。

   确保电缆在搅拌机运行时，不被卷入叶轮中！

2、试运转

   开机前，由合格专业人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。

   调试时，必须检查叶轮的旋转方向是否正确。方法是：将潜水搅拌机悬在方型导杆上，接通电源，从叶轮向电机方向看，叶轮应为顺时针方向运转。如旋转方向不正确，更换电源电缆的两相。如有多台搅拌机时，应对每台搅拌机的旋向进行单独检查。

   注意：检查旋转方向时，不要靠近旋转的叶轮，以确保旋转的叶轮不伤害工作人员。

3、运转

   在试运转正常后，切断电源。将搅拌机沿方型导杆放入水下，并确保搅拌机安装到位。接通电源进行运转，并检查是否正常。

七 维护与保养

1、安全预防措施 △ 小心！   &nbs
