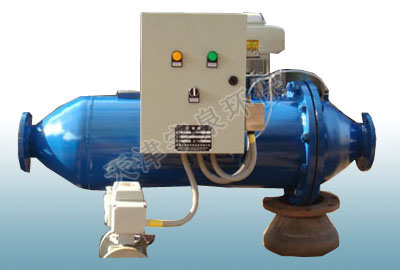

YQ系列全自动反冲洗过滤器是本公司借鉴国内外先进技术而研制开发的新型水质过滤器，它结构紧凑，占地面 积小，使用方便，是一种高效的机电一体化全自动过滤设备，该设备在系统控制上率先采用了先进的智能控制技术，系统参数调整简便，清洗效果直观。在钢铁、化 工、发电、供热、中央空调等行业（特别是恶劣水质众多行业）的应用中，其过滤效果明显、长期运行可靠、节水节电等不可替代的优势，已得到广大用户认可和赞 赏，成为稳中有降行业循环水过滤的最理想产品。
【工作原理】
该过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。过滤机工作时，待过滤的水由水口时入，流经滤网，通过出口进入用户所须的管道进行工 艺循环，水中的颗粒杂技被截留在滤网内部。如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越 小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制哭喊启动驱动马达通过传动组件带动轴转动，同时排污口打 开，由排污口排出，当滤网清洗完毕后，压差降到最小值，系统返回到初始过滤状，系统正常运行。
【技术参数】
1—工作压力：1.6-2.0Mpa
2—系统压损：30-50Kpa
3—工作温度：2.95℃
4—电机功率：0.15-0.55KW
5—电源电压：220V±5%
6—滤网孔径：50-1000μm
7—冲洗时间：反冲洗单循环过程23秒左右
【规格尺寸】
| 型号 | 公称直径（DN) | L | L1 | DN1 | 流量（m3/h) |
| YQZG-Z50 | 50 | 570 | 195 | 25 | 25 |
| YQZG-Z65 | 65 | 615 | 190 | 40 | 35 |
| YQZG-Z80 | 80 | 660 | 220 | 40 | 40 |
| YQZG-Z100 | 100 | 900 | 220 | 50 | 80 |
| YQZG-Z125 | 125 | 900 | 265 | 50 | 125 |
| YQZG-Z150 | 150 | 900 | 265 | 50 | 150 |
| YQZG-Z200 | 200 | 900 | 290 | 65 | 300 |
| YQZG-Z250 | 250 | 920 | 290 | 80 | 400 |
| YQZG-Z300 | 300 | 1072 | 340 | 80 | 600 |
| YQZG-Z350 | 350 | 1250 | 400 | 100 | 900 |
| YQZG-Z400 | 400 | 1400 | 460 | 100 | 1250 |
| YQZG-Z450 | 450 | 1510 | 490 | 100 | 1500 |
| YQZG-Z500 | 500 | 1720 | 560 | 100 | 2700 |
| YQZG-Z600 | 600 | 1930 | 630 | 125 | 3050 |
| YQZG-Z700 | 700 | 2180 | 710 | 150 | 4150 |
| YQZG-Z800 | 800 | 2280 | 750 | 150 | 5400 |
