袋式除尘器、环保袋式除尘器、专业除尘器设计
- 价 格:
面议 /
台
- 供 应 地:河南省郑州市
- 发布公司:河南云龙重工机械有限公司
- 产品型号:各种型号
- 品 牌:云龙环保
- 发布日期:2011/8/4 18:13:17
- 联系人QQ:1194133926

- 文档下载:布袋除尘器的详细介绍
详细说明

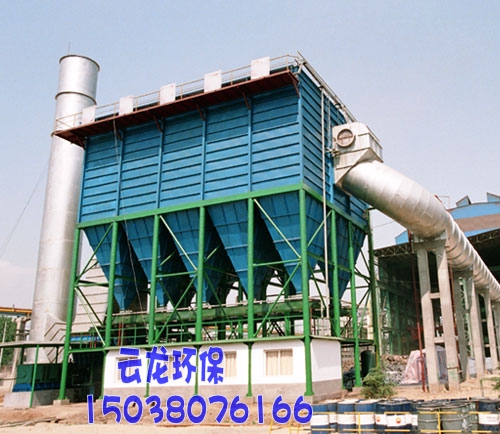

YLMD型气箱脉冲袋式除尘器具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强,滤袋使用寿命长,结构紧凑,占地面积少,机械动作部件少,换袋方便,维修工作量小,运行稳定可靠等特点。广泛适用于建材、水泥、冶金、机械、化工、和耐火材料行业。
主体结构由以下各个部分组成:
(1)壳体部分:包括清洁室(或称气体净化箱、气箱)、过滤室。分
室隔板、检修门及壳体结构。清洁室内设有提升阀、花板、喷吹短管;过滤室内设有滤袋及其骨架。
(2)灰斗及卸灰机构:有灰斗和按不同系列、不同的进口粉尘浓度,分别设置的螺旋输送机,空气输送斜槽和锁气卸料器和卸灰阀等。
(3)进出风箱体:包括进出风管路及中隔板。单排(或称单列)结构布置在壳体一侧,双排(或称双列)结构布置在壳体中间。32系列较小无箱体,进出风管路分别接于灰斗清洁室上。
(4)脉冲清灰装置:包括脉冲阀、气包、提升阀、气缸、电磁阀等。
(5)压缩空气管路及其减压装置、油水分离器、油雾器等。
(6)支柱及爬梯、护栏。
YLMD型气箱脉冲袋式除尘器工作原理:
含尘气体从除尘器进出风箱体中的进风口(32系列从灰斗进入)进入经斜隔板转向至灰斗,同时气流速度减慢,由于惯性作用,气体中粗颗粒粉尘落入灰斗,细小尘粒随气流折向进入过滤室,粉尘附着于滤袋的外表面,净化后的气体透过滤袋进入上部净气室,由各分室清洁室汇集经出风口,在除尘系统的主风机作用下排入大气。
随着过滤工况的不断进行,附着于滤袋外表的粉尘增多,气流通过的阻力也逐渐增大。当达到一定阻力值时(例如1770pa),根据需要可以手动清灰,也可以通过定压或定时清灰程序电控仪,自动控制启动除尘器第一个分室气箱内所有滤袋进行脉冲喷吹清灰(停风清灰),使每一个滤袋突然膨胀,从而振落滤袋表层积附的粉尘,使滤袋内外压差恢复到开始使用状态,使粉尘沉落灰斗。随后程控仪按规定间隔时间打开提升阀,恢复第一室的过滤,再启动第二分室的提升阀,关闭切断第二室的过滤气流,开启第二分室的电磁阀释放高压压缩空气,对第二分室气箱内所有滤袋进行停风脉冲喷吹清灰,清除第二分室滤袋上的粉尘。之后程控仪打开第二分室提升阀,恢复第二分室的过滤。此后按预先规定的电控程序对第三分室、第四分室……的滤袋进行停风喷吹清灰,直至最后一个分室清灰完毕,关闭电控仪,除尘器全部恢复正常过滤收尘。
对滤袋停风及喷吹的时间,分室之间的间隔时间,清灰周期由程控仪进行控制,各时间均为可调,参见电控说明书。
本收尘器一般是在负压下进行工作,但也可在正压下工作,结构无须改变。
河南云龙重工机械有限公司是以生产大、中、小型系列砂石生产线、矿山机械,选矿设备、环保除尘设备为主,集研发、生产、销售为一体的股份制企业,公司位于河南省会郑州市,占地90000平方米,现有职工600余人,技术人员80人,高级工程师16人,拥有各类加工设备180余台。
公司主要产品包括振动给料机、振动筛、洗砂机、皮带输送机、环保设备等10多种系列、数十余种规格的破碎制砂设备,广泛适用于矿业、建材、公路、桥梁、煤炭、化工、冶金、耐火材料等行业。
创新是动力,信誉是前提,质量是生命,高效是保证。服务是根本,品牌是目标。用户需要的,正是我们全力打造的:用户满意的,正是我们始终追求的。产品实行“ 三包 ”免费安装调试,培训技术人员,企业坚持“ 以人为本;科技为先;精益求精;诚心服务”的质量方针,“面向用户;服务用户;回报用户”的销售理念,与广大客户携手共进!
云龙人二十多年来不断的创新,超越自我,努力为客户提供百分之百的优质产品,始终坚持以品质打造品牌,以服务提升品牌。众志成城,奋斗不止,灵活创新,云龙人正以不畏艰辛的敬业精神向一流品牌迈进,全力为民族工业的振兴做最大的贡献。以最优的价格和最优的质量为广大用户提供最优的服务,热诚欢迎新老用户来人来函洽谈业务!破碎机价格咨询电话:13700878930. 公司环保除尘器设备咨询电话15038076166,专业人员设计。
