高密度聚乙烯外护聚氨酯保温管生产厂家

聚氨酯直埋保温管整体性能优良、严格执行钢管外表面抛丸除锈处理和外护管内表面电晕处理工艺，进一步提高保温管的粘接性能。聚氨酯保温管的保温层材料为密度60kg/m3至80kg/m3的硬质聚氨酯泡沫，添满钢管与套管间的间隙，具有一定的粘接强度，使钢管、外套管及保温层三者之间形成一个牢固的整体。聚氨酯保温管的泡沫具有良好的机械性能和绝热性能，正常环境可耐温120℃,通过改性或与其它隔热材料组合可耐温180℃。聚氨酯泡沫能与各种材料进行牢固的粘合，因此作为直埋管的保温层几乎无需考虑防腐层与之粘合的问题。聚氨酯保温层的适应温度为+120℃-196℃，短时（十几小时）可达+190℃。如果用户需长期温度190度，我们可根据用户需要用高温料成型。由输送介质的钢管，高密度聚乙烯外套管，以及钢管和外套管之间的硬质聚氨酯泡沫保温层紧密结合而成。

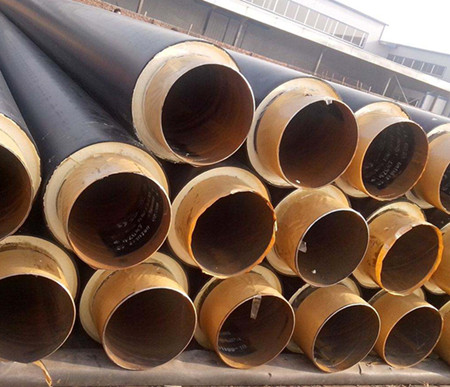

高密度聚乙烯外护聚氨酯保温管生产厂家

工作钢管层，
根据设计和客户的要求一般选用无缝管（GB8163）螺旋焊管（GB9711    -88;SY/T5038）和直缝焊管（GB3092）。钢管表面经过先进的抛丸除锈工艺处理后，钢管除锈等级可达GB8923标准中的Sa2级，表面粗糙度可达GB60606标准中R=12.5微米。
第二层：聚氨酯保温层，
用高压发泡机在钢管于外护层之间形成的空腔中一次性注入硬质聚氨酯泡沫塑料原液而成。即俗称的“管中管发泡工艺"。其作用一是防水，而是保温，三是支撑热网自重。当输送介质温度为：-50℃—120℃时，选用硬质聚氨基脲酸酯泡沫塑料做保温层。

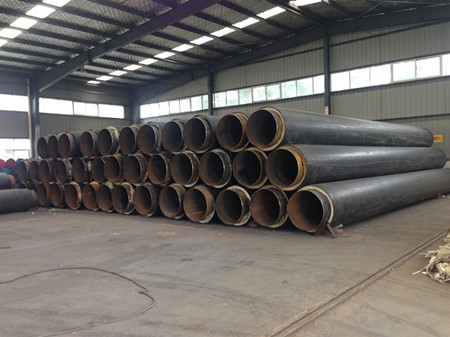

高密度聚乙烯外护聚氨酯保温管生产厂家

专业的角度来看一下聚氨酯材料，聚氨酯材料是一类可以隔热、保温、防潮、防水、防火、耐腐蚀的一类优质材料。在近几年的科技发展过程中，各大聚氨酯保温管厂家也在不断的为提升聚氨酯材料质量与性能而做出研究与开发，现在已经将聚氨酯材料做成了多种类型的管材，应用于各大工程建筑中也取得了良好的使用效果，得到了广大客户的高度认可。直埋保温管由于聚氨酯硬质泡沫保温层紧密地粘结在钢管外皮，隔绝了空气和水的渗入，能起到良好的防腐作用。同时它的发泡孔都是闭合的，吸水性很小。高密度聚乙烯外壳具有良好的防腐、绝缘和机械性能。因此，工作钢管外皮很难受到外界空气和水的侵蚀。只要管道内部水质处理好，据国外资料介绍，高温预制直埋保温管的使用寿命可达50年以上，比传统的地沟敷设、架空敷设使用寿命高3~4倍。

高密度聚乙烯外护聚氨酯保温管生产厂家

     预制直埋保温钢管硬质泡沫塑料保温层应满足《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》标准的要求。聚氨酯泡沫塑料保温层应使用不含氟利昂的发泡剂，应在预制保温管制造完成后得到验证，应提供聚氨酯泡沫的原材料类型、型号及各项技术指标的检测报告。聚氨酯保温层与钢管、高密度聚乙烯之间必须粘结在一起形成一个牢固的整体，外套管内壁应进行电晕处理，并有应力释放工艺。保温管正式生产前，应由买方、保温管制造商、聚氨酯原料提供商各方技术人员参加在保温管生产厂对保温管的生产设备、生产工艺及原料配方进行调试，调试结果应出具调试报告。  调试成功后保温管进行检验，检验合格后方可进行批量生产。 5、试验  直埋预制保温管的所有试验应符合《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》的要求。  卖方应对保温管进行试验，并提供有关的证明，详细的试验报告和试验设备的说明。进行试验时，买方应有专人在场进行监督确认，所有的试验报告应提交给买方，参见1.7。  (1)检验  批量生产前须进行检验，并由买方认可，检验报告提交买方。 (2)钢管  钢管的化学成分和机械性能的测试应根据《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》管道必须根据尺寸和熔炼批分测试组。测试结果必须符合《碳素钢结构》的要求。  预制直埋保温钢管的外护管测试按《塑料密度与相对密度试验方法》中浸渍法执行。 b.碳黑弥散度测试按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》的要求。碳黑弥散度应通过在显微镜下观察塑料切片来确定。每次试验制备6个切片，在外护管的同一截面上均匀取样。  c.碳黑含量测试按《聚乙烯管材和管件炭黑含量的测定(热失重法)》执行。根据热解和煅烧前后的质量差计算炭黑含量。  d.熔体流动速率测试按《热塑性塑料熔体流动速率试验方法》中试验条件执行。测试品在一定温度和负荷下，熔体每10min通过标准口模的重量或体积，其数值表示测试品在熔融状态时的粘流特性。  f.纵向回缩率测试按《聚乙烯(PE)管材纵向回缩率的测定》执行。将规定长度的试样，测量浸泡前后标线间距离。回缩率按对原始长度的长度变化百分率计算。外护管长期机械性能测试按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》执行。试样在恒温80±1℃、恒定拉力4.0MPa±0.04MPa下浸入含2.0%表面活性剂的水溶液中测试。
高密度聚乙烯外护聚氨酯保温管生产厂家

 预制直埋保温钢管泡孔尺寸检测按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》执行。在保温层中心沿径向取样，试样长度至少20mm。  b.泡沫闭孔率检测按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》执行。通过测定得到试样泡孔体积来确定多孔性，剩余体积为密闭泡孔和孔壁的体积。  c.保温层截面上空洞、气泡百分率的测定按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》执行。在距外护管端头1.5米，切5刀形成4个环状切块，每个环状切块长100MM，要求切面平整完好，并且切面垂直于保温管轴线。次序剥开4个100MM长的环状切块，露出保温层环形切面，测量环形切面上空洞和气泡尺寸。对大于6MM的空洞和气泡，应在两个相互垂直方向上测量其尺寸，这两个尺寸的乘积定义空洞或气泡的面积。小于6MM的空洞和气泡不做测量。所有被测空洞和汽泡面积之和占保温层切表面面积的百分率作为测定结果。  d.泡沫密度检测合格标准为保温层任何位置的密度不得小于70kg/m3。
